Montiranje/zamenjava vsadnega orodja
(glejte sliki A in B)

Če je vstavno orodje že montirano, ga snemite.

Za odstranitev vsadnega orodja sprostite z inbus ključem

9

 vi-

jak

8

 ter snemite orodje.

Nastavite željeno vstavno orodje (npr. potopni žagin list

7

) ta-

ko na prijemalo orodja

6

, da kaže kolenast del navzdol (glejte

sliko na grafični strani, označitev vstavnega orodja se nahaja
na zgornji strani).

Zavrtite vstavno orodje v pozicijo, ki je ugodna za delo, in pu-
stite, da zaskoči v nastavek prijemala orodja

6

. Možnih je dva-

najst pozicij, ki so med seboj premaknjene za 30 °.

Vgrajeni magnet drži nastavek v želenem položaju in s tem
olajša nameščanje.

Z vijakom

8

 pritrdite nastavek. S šesterorobim ključem

9

 pri-

vijte vijak, tako da bo poravnan z nastavkom.



Preverite vsadno orodje ali je pravilno nasedlo.

Če je

vsadno orodje napačno pritrjeno ali če ni varno pritrjeno,
lahko slednje med obratovanjem popusti in vas lahko po-
škoduje.

Namestitev in nastavitev omejevalnika globine

Pri delu s segmentnimi žaginimi listi lahko uporabljate omeje-
valnik globine

12

.

Če je vstavno orodje že montirano, ga snemite.
Potisnite globinsko omejilo

12

 do prislona in z napisom ozna-

čeno stranjo obrnjeno navzgor čez prijemalo orodja

6

 na glavo

gonila električnega orodja.

Globinsko omejilo je predvideno za naslednje globine rezov:
– S segmentnimi žaginimi listi ACZ 85 .. s premerom 85 mm:

globine rezov 8 mm, 10 mm, 12 mm in 14 mm (podatek na
globinskem omejilu v večji pisavi in brez oklepajev).

– S segmentnimi žaginimi listi ACZ 100 .. s premerom

100 mm: globine rezov 14 mm, 16 mm, 18 mm in 20 mm
(podatek na globinskem omejilu v manjši pisavi in v okle-
pajih).

Vstavite ustrezen segmentni žagin list za želeno globino reza.
Potisnite omejevalnik globine

12

 z vpenjala orodja

6

 proti na-

stavku, da ga boste lahko prosto vrteli. Omejevalnik globine

12

 obrnite tako, da bo želena globina rezanja nad tistim de-

lom žaginega lista, s katerim nameravate žagati. Omejevalnik
globine

12

 ponovno potisnite do prislona na glavo gonila ele-

ktričnega orodja.
Snemite globinsko omejilo

12

 za vse druge rezalne globine in

za delo z drugimi vstavnimi orodji. V ta namen snemite vstav-
no orodje in vzemite globinsko omejilo z glave gonila.

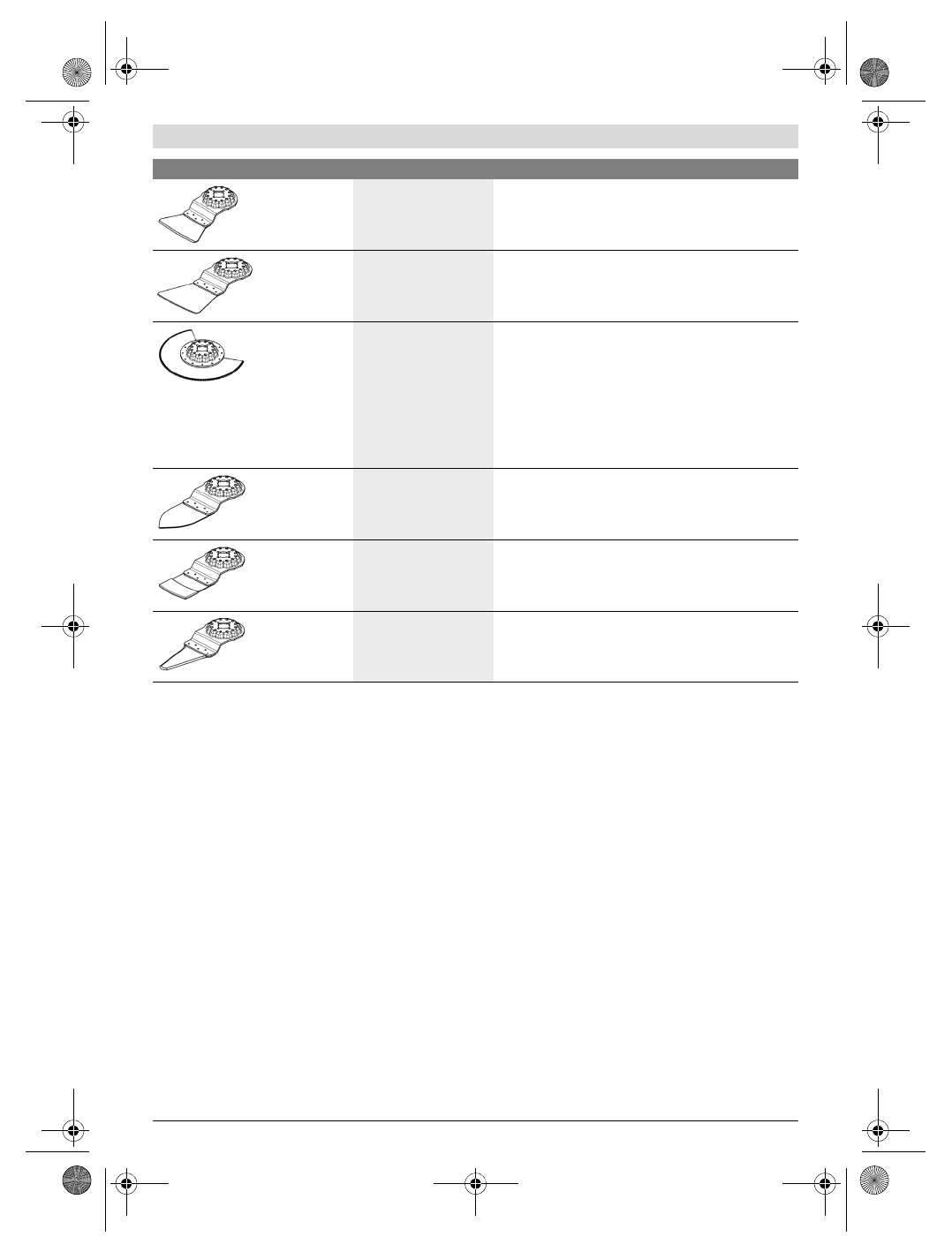

Strgalnik, togi

preproge,
malta,
beton,
lepilo za ploščice

Strganje na trdi podlagi;
primer: odstranjevanje malte, lepila za ploščice, ostankov
lepila za beton in preproge

Strgalnik,
fleksibilen

lepilo za preproge,
ostanki barve,
silikon

Prilagodljivo strganje na mehki podlagi;
primer: odstranjevanje silikonskih fug in ostankov lepila za
preproge ter ostankov barve

Bimetalno segmen-
tno valovito bru-
silno rezilo

izolacijski material,
izolacijske plošče,
talne plošče,
plošče za dušenje hrupa
korakov ob hoji,
karton,
preproge,
guma,
usnje

Natančno rezanje mehkih materialov;
primer: prirezovanje izolirnih plošč, rezanje presežnega
izolacijskega materiala na dolžino in ravno s površino

Brusilni prst z
robom iz karbidne
trdine

les,
barva

Brušenje lesa ali barve na težko dostopnih mestih brez bru-
silnega papirja;
primer: brušenje barve z naoknic, brušenje lesenih talnih
oblog v kotih

Potopni žagin list z
robom iz karbidne
trdine

fiberglas,
malta,
les

Potopni rezi v zelo abrazivne materiale;
primer: rezkanje tankih ploščic za mozaike

Univerzalno rezilo
za fuge iz hitrore-
znega jekla

raztezne fuge,
steklarski kit,
izolacijski materiali
(kamena volna)

Rezanje mehkih materialov;
primer: rezanje silikonskih razteznih fug ali steklarskega
kita

Vsadno orodje

Material

Uporaba
