42

 | Magyar

1 609 92A 3B1 | (13.3.17)

Bosch Power Tools

A betétszerszám behelyezése (lásd az „A” ábrát)

Tegye a betétszerszámot egy sima alátétre. A betétszerszám
feliratának felülről olvashatónak kell lennie.

Forgassa el a betétszerszámot az adott munka elvégzéséhez
legelőnyösebb helyzetbe. Összesen tizenkettő, egymáshoz
képest 30 °-kal eltolt helyzetre van lehetőség.

Nyomja rá az elektromos kéziszerszámot a kívánt szögben a
betétszerszámra, amíg az jól hallhatóan bepattan a helyére.



Ellenőrizze, szorosan be van-e fogva a betétszerszám.

Hibás vagy nem biztonságosan rögzített betétszerszámok
üzem közben kilazulhatnak és baleseteket okozhatnak.

A betétszerszám kivétele (lásd a „B” ábrát)

Nyissa ki ütközésig az

1

 AutoClic-kart. A betétszerszám kilö-

késre kerül.

A mélységi ütköző felszerelése és beállítása

A

15

 mélységi ütközőt szegmens fűrészlappal végzett mun-

kákhoz lehet használni.

Szükség esetén vegye ki a már beszerelt betétszerszámot.

Tolja rá a

15

 mélységi ütközőt a feliratos felével felfelé ütközé-

sig a

10

 szerszámbefogó egységen át az elektromos kéziszer-

szám hajtóműfejére.

A mélységi ütköző a következő vágási mélységekhez van elő-
irányozva:
– 85 mm átmérőjű ACZ 85 .. szegmensfűrészlapoknál:

8 mm, 10 mm, 12 mm és 14 mm vágási mélység (a mély-
ségi ütközőn nagyobb betűkkel, zárójelek nélkül van meg-
adva).

– 100 mm átmérőjű ACZ 100 .. szegmensfűrészlapoknál:

14 mm, 16 mm, 18 mm és 20 mm vágási mélység (a mély-
ségi ütközőn kisebb betűkkel, zárójelekben van megadva).

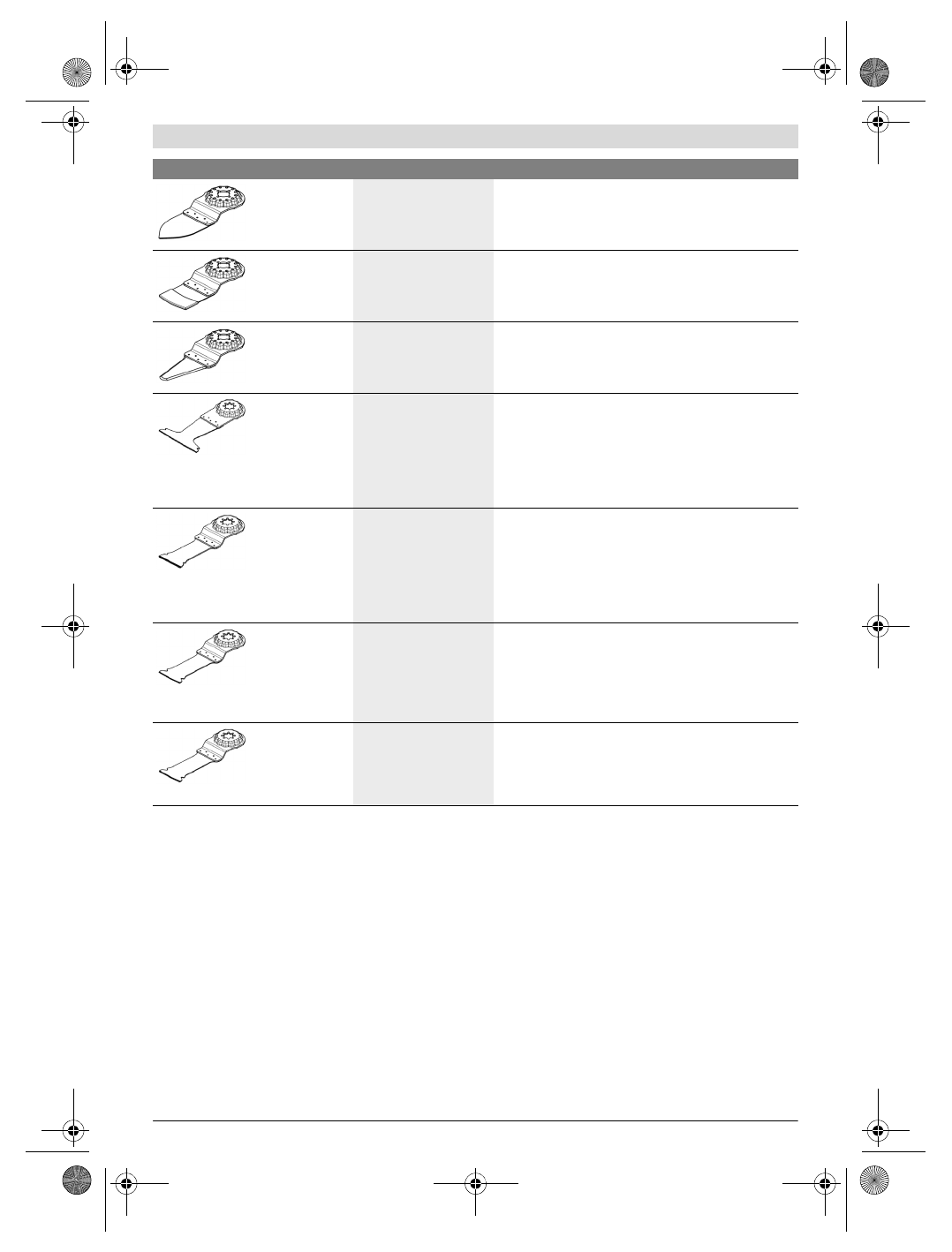

HM-RIFF csiszo-
lóujj

Fa,
Festék

Fa vagy festék csiszolása nehezen hozzáférhető helyeken
csiszolópapír nélkül;
Példa: festék lecsiszolása ablakredőny lemezek között,
fapadló csiszolása a sarkokban

HM-RIFF beszúró
fűrészlap

Üveggyapot,
Vakolat,
Fa

Beszúró vágások erősen koptató anyagokban;
Példa: vékony mozaikcsempék marással való megmunká-
lása

HCS univerzális
fuga vágó

Tágulási fugák,
Ablakgitt,
Hangszigetelő anyagok
(kőgyapot)

Puha anyagok vágása és darabolása;
Példa: szilikon tágulási fugák vagy ablakgitt vágása

Süllyeszthető
bimetáll fűrész-
lap fa és fém

Puhafa,
Keményfa,
Furnérozott lemezek,
Műanyag borítású leme-
zek,
Nem edzett szögek és csa-
varok

Gyors és mély beszúró vágások fában és fémekben;
Példa: szögeket tartalmazó fa gyors elvágása, mély beszúró
vágások rétegelt lemezekben és ajtótokok pontos lerövidí-
tése

HM beszúró
fűrészlap, fém

Rozsdamentes acél (Inox),
Csavarok és szögek,
Epoxigyanta,
Üvegszálas műanyagok,
Üveggyapot,
Gipszkarton,
Porózus beton

Erősen koptató anyagokban vagy fémekben végrehajtott
gyors és mély beszúró vágások;
Példa: konyhai homloklemezek vágása, edzett csavarok,
szögek és rozsdamentes acél tárgyak egyszerű átvágása-

Süllyeszthető
bimetáll fűrész-
lap fa és fém

Fa,
Koptató faanyagok,
Műanyagok,
Keményített szögek és
csavarok,
Nemvas csövek

Fában, koptató faanyagokban és műanyagokban végzett
gyors és mély beszúró vágások;
Példa: Kisebb méretű nemvas csövek és profilok gyors
darabolása, nem edzett szögek, csavarok és kisebb méretű
acélprofilok egyszerű vágása

HCS süllyeszt-
hető fűrészlap, fa

Puhafa,
Dübel,
Csapok,
Bútorelemek

Gyors és mély daraboló és beszúró vágások; sarkokban és
nehezen hozzáférhető területeken, az anyag széléhez közeli
vágásokhoz;
Példa: mély beszúró vágás puhafában egy szellőző rács
beszereléséhez

Betétszerszám

Anyag

Alkalmazás
