Darbo įrankio įdėjimas (žr. pav. A)

Darbo įrankį padėkite ant lygaus paviršiaus. Užrašą ant darbo
įrankio turi būti galima skaityti iš viršaus.

Darbo įrankį pasukite į patogią padėtį atitinkamam darbui at-
likti. Galima parinkti vieną iš dvylikos padėčių kas 30 °.

Elektrinį įrankį pageidaujamu kampu stumkite ant darbo įran-
kio, kol išgirsite, kad užsifiksavo.



Patikrinkite, ar darbo įrankis tvirtai įstatytas.

Netinka-

mai arba negerai pritvirtinti darbo įrankiai prietaisui vei-
kiant gali nukristi ir sukelti pavojų.

Darbo įrankio išėmimas (žr. pav. B)

Tuo tikslu iki atramos atlenkite „AutoClic“ svirtelę

1

. Darbo

įrankis iškrenta.

Gylio ribotuvo montavimas ir nustatymas

Dirbant su segmentiniais pjūkleliais galima naudoti gylio ribo-
tuvą

15

.

Nuimkite darbo įrankį, jei jis yra uždėtas.

Gylio ribotuvo

15

 pusę su užrašu stumkite iki atramos: aukš-

tyn per įrankių įtvarą

10

 iki elektrinio įrankio reduktoriaus kor-

puso.

Gylio ribotuvas yra skirtas šiems pjovimo gyliams:
– Su segmentiniais pjūkleliais ACZ 85 .., kurių skersmuo

85 mm: pjovimo gylis 8 mm, 10 mm, 12 mm ir 14 mm
(duomenys ant gylio ribotuvo didesniu šriftu be skliaustų).

– Su segmentiniais pjūkleliais ACZ 100 .., kurių skersmuo

100 mm: pjovimo gylis 14 mm, 16 mm, 18 mm ir 20 mm
(duomenys ant gylio ribotuvo mažesniu šriftu skliaus-
tuose).

Uždėkite pageidaujamam pjovimo gyliui tinkamą segmentinį
pjūklelį. Stumkite gylio ribotuvą

15

 nuo įrankių įtvaro

10

 dar-

bo įrankio kryptimi, kol galėsite jį laisvai pasukti. Pasukite gy-
lio ribotuvą

15

 taip, kad norimas pjovimo gylis būtų virš pjū-

klelio srities, kuria bus pjaunama. Gylio ribotuvą

15

 vėl iki

atramos užstumkite ant elektrinio įrankio reduktoriaus kor-
puso.

Jei norite pjauti kitokiu gyliu arba ketinate dirbti su kitokiais
darbo įrankiais, gylio ribotuvą

15

 nuimkite. Tuo tikslu išimkite

darbo įrankį ir nuo reduktoriaus galvutės nuimkite gylio ribo-
tuvą.

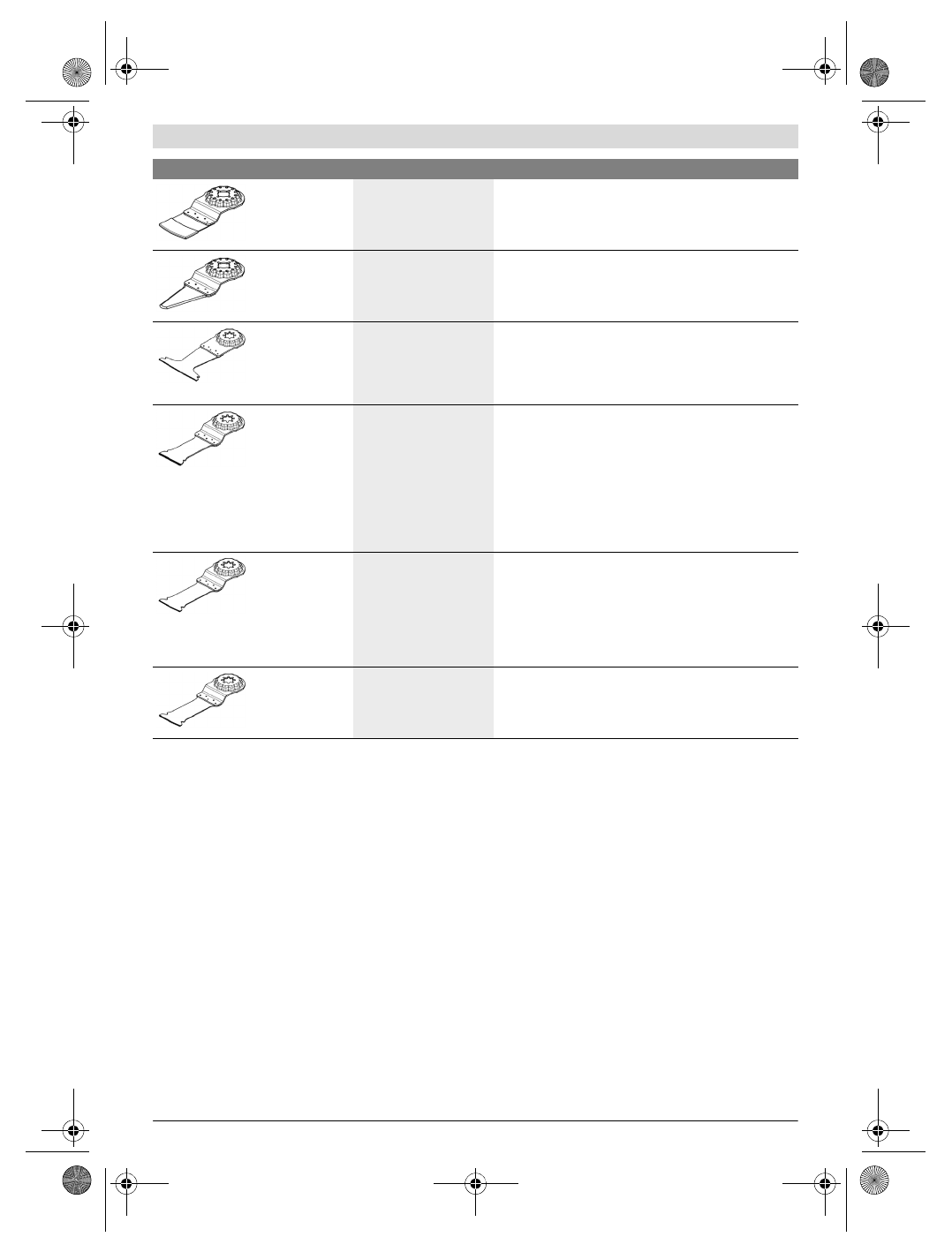

HM rifliuotas
įpjaunamasis pjū-
klelis

Stiklo pluoštas,
Skiedinys,
Mediena

Įpjovos labai abrazyviniuose ruošiniuose;
Pavyzdžiui: plonų mozaikų plytelių išfrezavimas

HCS universalus
griovelių pjovimo
įrankis

Kompesacinės siūlės,
Langų glaistas,
Izoliacinės medžiagos
(akmens vata)

Minkštų medžiagų pjovimas;
Pavyzdžiui: kompensacinių siūlių silikono arba langų glaisto
pjovimas

Bimetalo įpjauna-
masis pjūklelis
medienai ir meta-
lui

Minkštoji mediena,
Kietoji mediena,
Fanera dengtos plokštės,
Plastiku dengtos plokštės,
Negrūdinti vinys ir varžtai

Greitai atliekamos gilios įpjovos medienoje ir metale;
Pavyzdžiui: greitas medienos su vinimis pjovimas, gilios
išpjovos dengtose plokštėse ir tikslus durų staktos trumpi-
nimas

HM įpjaunamasis
pjūklelis metalui

Nerūdijantis plie-
nas(Inox),
Varžtai ir vinys,
Epoksidinė derva,
Stiklo pluoštu sutvirtinti
plastikai,
Stiklo pluoštas,
Gipso kartonas,
Akytasis betonas

Greitai atliekamos gilios įpjovos labai abrazyviniuose ruoši-
niuose arba metale;
Pavyzdžiui: greitas virtuvės fasado dangos pjovimas, len-
gvas grūdintų varžtų, vinių ir nerūdijančio plieno pjovimas

Bimetalo įpjauna-
masis pjūklelis
medienai ir meta-
lui

Mediena,
Abrazyviniai medienos
ruošiniai,
Plastikai,
Grūdintos vinys ir varžtai,
Spalvotųjų metalų vamz-
džiai

Greitai atliekamos gilios įpjovos medienoje, abrazyviniuose
ruošiniuose ir plastike;
Pavyzdžiui: greitas mažesnių matmenų spalvotųjų metalų
vamzdžių ir profiliuočių pjovimas, lengvas negrūdingų
vinių, varžtų ir mažesnių matmenų plieno profiliuočių pjovi-
mas

HCS įpjauna-
masis pjūklelis
medienai

Minkštoji mediena,
Mūrvinė,
Kakliukas,
Baldų elementai

Greitai atliekamos gilios įpjovos ir pjūviai; taip pat skirta
pjauti arti krašto kampuose ir sunkiai prieinamose vietose;
Pavyzdžiui: gili įpjova minkštojoje medienoje, norint įmon-
tuoti ventiliacines groteles

Darbo įrankis

Medžiaga

Naudojimas
