WHISTLER
XTR-555
-5-
XTR-555
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

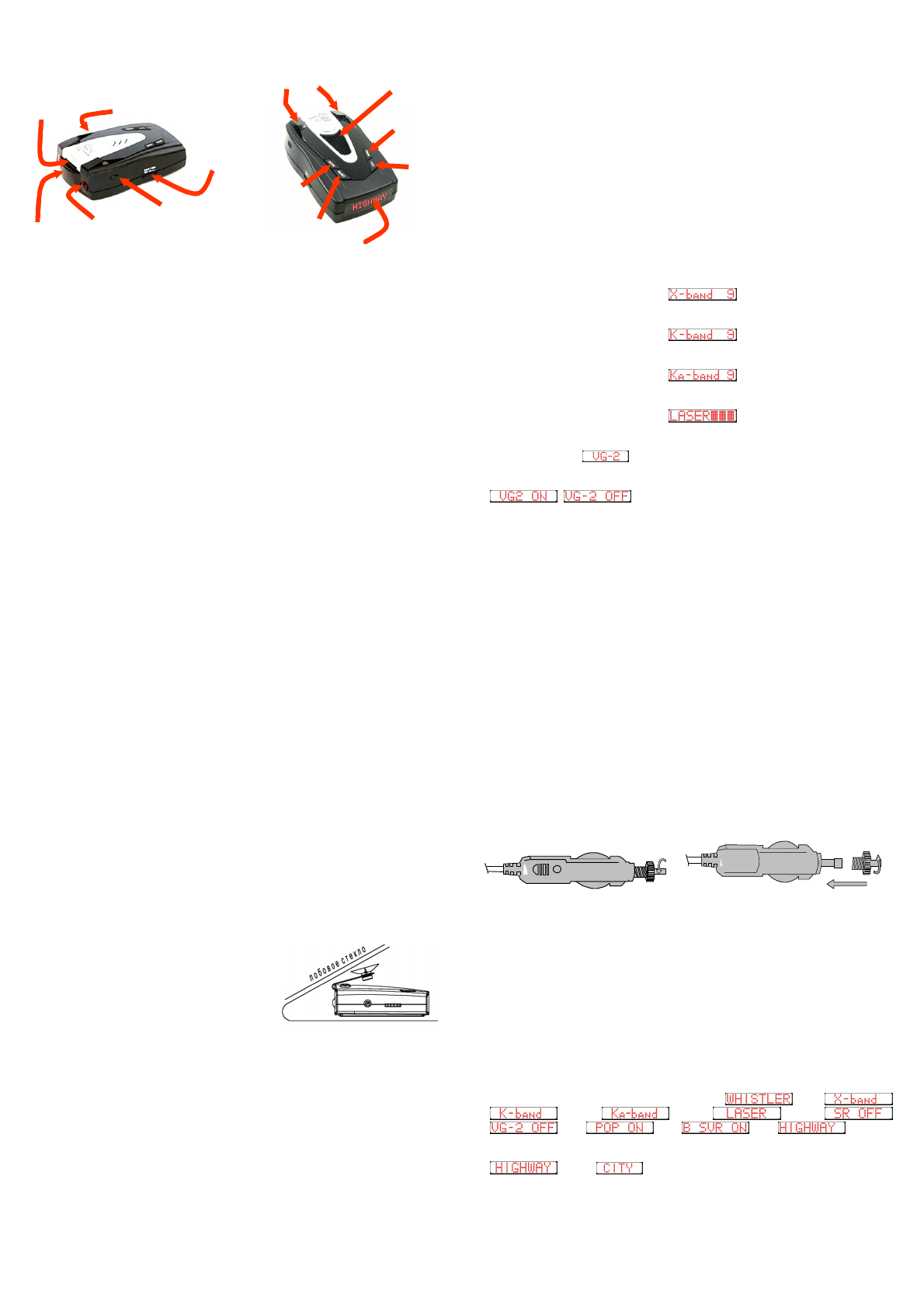

Внешний вид, органы управления и индикация изображены на рисунке:
Гнездо подключения кабеля питания: Электрический разъём,
предназначенный для подключения к бортовой сети автомобиля с
использованием штатного кабеля питания (входит в комплект).
Выключатель
питания.
Регулятор
громкости
«Power/Vol».
Роторный выключатель с функцией реостата. Предназначен для
включения (выключ ения) прибора и изменения громкости звукового
сопровождения.
Слот установки держателя кронштейна: Технологический паз,
предназначенный для монтажа радар-детектора на штатный кронштейн
(входит в комплект).
Кнопка фиксатор: Механическое устройство, предназначенное для
разблокировки радар-детектора при снятии с держателя кронштейна.
Радиоантенна: Антенное устройство, предназначенное для приёма
сигналов диапазонов Х, К, Ка и передачи в приёмное устройство
детектора.
Линза
лазерного
приёмника:
Оптическое
устройство,
предназначенное для приёма (в секторе 360°) и усиления сигнала
оптического диапазона, а так же передачи его на вход лазерного
приёмника с целью дальнейшей обработки.
Кнопка «Dark»: Орган управлени я, предназначенный для управлени я
подсветкой дисплея. Кроме того кнопка «Dark» участвует в настройке
режимов работы детектора (Подробности в главе «Работа Лазер/Радар-
детектора»).
Кнопка
«Quiet»:
Орган
управления,
предназначенный
для
оперативного отключения (одним нажатием) звука Радар-детектора.
Включени я (выключени я) режима автоматического приглушения звука.
Дисплей
Кнопка
«QUIET»
Кнопка
«DARK»
Кнопка
«CITY»
Кнопка
«MENU»
Низкопрофильные
перископы
Звуковой
сигнализатор
Выключатель
питания
Регулятор
громкости
Кнопка-
фиксатор
Линза
лазерного
приёмника
Радиоантенна
Слот
установки
держателя
кронштейна
Гнездо
подключения
кабеля питания
WHISTLER
XTR-555
-6-
XTR-555
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Кроме того кнопка «Quiet» участвует в настройке режимов работы
детектора (Подробности в главе «Работа Лазер/Радар-детектора»).
Кнопка «City»: Орган управления, предназначенный для изменения
чувствительности приёмного устройства детектора - переключение
режимов ТРАССА-ГОРОД-ГОРОД1-ГОРОД2 (Подробности в главе «Работа
Лазер/Радар-детектора»).
Кнопка «Menu»: Орган управления, предназначенный для активации
режима МЕНЮ (Подробности настройки прибора Вы сможете узнать в
главе «Работа Лазер/Радар-детектора»).
Звуковой сигнализатор: Аудио устройство, предназнач енное для
воспроизведения муль титональных, голосовых тревог при обнаружении
радара или подтверждени я включения (отключения) режимов работы
детектора.
Низкопрофильные
перископы:
Светодиодные
сигнализаторы.
Дополнительная индикация тревоги при обнаружении радара.
Дисплей: Светодиодное матричное табло красного цвета. Служит
основным визуальным сигнализатором. Предупреждает пользователя об
обнаружении присутстви я сигнала радара, соответствующим текстовым
сообщением, а так же подтверждает изменения в настройках детектора.
ОПИСАНИЕ ДИСПЛЕЯ:
Текстовое
сообщение
[
]:
Индикация
тревоги.
Предупреждает пользователя об обнаружении сигнала радара в
диапазоне Х.
Текстовое
сообщение
[
]:
Индикация
тревоги.
Предупреждает пользователя об обнаружении сигнала радара в
диапазоне К.
Текстовое
сообщение
[
]:
Индикация
тревоги.
Предупреждает пользователя об обнаружении сигнала радара в
диапазоне Ка.
Текстовое
сообщение
[
]:
Индикация
тревоги.
Предупреждает пользователя об обнаружении сигнала лазера. При
обнаружении сигнала лазера интенсивность сигнала не отображается.
Сообщение
[
]:
Индикация
тревоги.
Предупреждает
пользователя при обнаружении активированной системы пеленгации
(типа VG-2). Подтверждает включение (отключение) режима VG-2
[
,
].
УСТАНОВКА ПРИБОРА
Рекомендации по монтажу прибора
Лазер/Радар-детектор ориентируется строго горизонтально и
по направлению движения относитель но радиоантенны и передней
линзы оптического приёмника. Для успешной работы радар-детектора
необходимо выбрать место установки, обеспечивающее максимальный
WHISTLER
XTR-555
-7-
XTR-555
ЛАЗЕР/РАДАР-ДЕТЕКТОР
обзор прибора. Сектор обнаружени я детектора (внешняя сторона) не
должен
ограничиваться
посторонними
предметами.
Различные
декоративные элементы, цифровые устройства и другие приложения,
расположенные между детектором и ветровым стеклом, снижают
эффективность работы устройства или его блокируют.
Необходимо
помнить!
Радар-детектор
не
должно
ограничивать обзор водителя, кроме того, радар-детектор не должен
угрожать водителю (пассажиру) причинением вреда при резком
торможении или другой не штатной ситуации на дороге.
Необходимо помнить! Некоторые виды тонировки стекла
снижают
эффективность
радар-детектора.
Наличие
встроенного
(электрического) обогрева стекла может блокировать прохождение
сигнала, соответственно радар-детектор не отреагирует на сигнал
полицейского радара.
Установка на ветровое стекло
Установка прибора на ветровое стекло автомобиля предполагает
использование кронштейна с вакуумными крепежами, входящими в
комплект поставки.
Для этого необходимо выполни ть следующие операции:
1.
В первую очередь, следует закрепить присоски на кронштейне,
вставив их в специально выполненные
отверстия (если это необходимо).
2.
Для
фиксации
кронштей на
на
ветровом стекле нужно прижать присоски
с небольшим усилием к поверхности
стекла.
3.
Чтобы
установи ть
детектор
на
держателе кронштейна, используйте слот установки в верхней части
прибора.
4.
Для наилуч шего обзора и оптимального угла обнаружения, при
необходимости, можно подогнуть держатель.
Будьте внимательны! Подгибание держателя необходимо производит
только после демонтажа радар-детектора с кронштей на, в противном
случае велика вероятность повреждения технологического паза и
корпуса прибора.
Подключение питания
Питание Лазер/Радар-детектора
WHISTLER
рассчитано от сети
постоянного напряжения в диапазоне 12 - 15В, с отрицательным
потенциалом (ми нусом) на корпусе автомобиля. Не соответствие
питающего напряжения приводит к снижению эффективности (пропуск
сигнала радара или увеличение количества ложных срабатывани й) или
неисправности прибора.
В комплектацию прибора входит кабель питания с адаптером
прикуривателя автомобиля и штекером подключения в гнездо питания
WHISTLER
XTR-555
-8-
XTR-555
ЛАЗЕР/РАДАР-ДЕТЕКТОР
прибора.
1.
Подключите малый штекер кабеля питания в гнездо питания
детектора. Штекер должен войти до упора.
2.
Извлеките прикуриватель из гнезда прикуривателя автомобиля и
подключите адаптер кабеля питани я до упора.
Замена предохранителя
В штекере кабеля питания и спользуется 2-х амперный предохранитель.
Неисправный предохранитель меняется следующим образом:
1.
Аккуратно
открутите
верхнюю
часть
штекера
(адаптера
прикуривателя), придерживая прижимную пружи ну.
Помните: откручивать необходимо осторожно, так как предохранитель
прижат пружиной, которая при высвобождении может вылететь.
2. Извлеките предохранитель и установите на его место новый.
РЕЖИМЫ РАБОТЫ
Включение и автоматическое тестирование (автотест) прибора
Для включения детектора, необходимо подключить питание к
прибору, с помощью штатного кабеля питания (входит в комплект).
Затем
перевести
переключатель
«Power/Vol»
в
положение
ВКЛЮЧЕНО. Для этого переключатель следует провернуть от себя
(вывести из крайнего зафиксированного положения) до щелчка.
После включения прибора, прозвучит звуковой сигнал и
автоматически
запустится
цикл
автоматического
тестирования
(последовательная проверка каналов приёма и режимов работы), в
течение которого дисплей последовательно отобразит следующие
сообщения
(образец
сообщений):
[
],
[
],
[
],
[
],
[
],
[
],
[
], [
], [
], [
]. После
окончания теста на дисплее прибора отобразится ранее установленный
Вами
режим
чувствитель ности
прибора
(ГОРОД
или
ТРАССА)
[
] или [
]. Прибор готов к работе.
Регулировка громкости
Уровень громкости регулируется поворотным устройством
«POWER/VOL». Повышение или понижение громкости звукового
сигнала и голосового оповещения зависи т от направления вращени я
указанного регулятора.
