WHISTLER
XTR-265
-5-
XTR-335
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

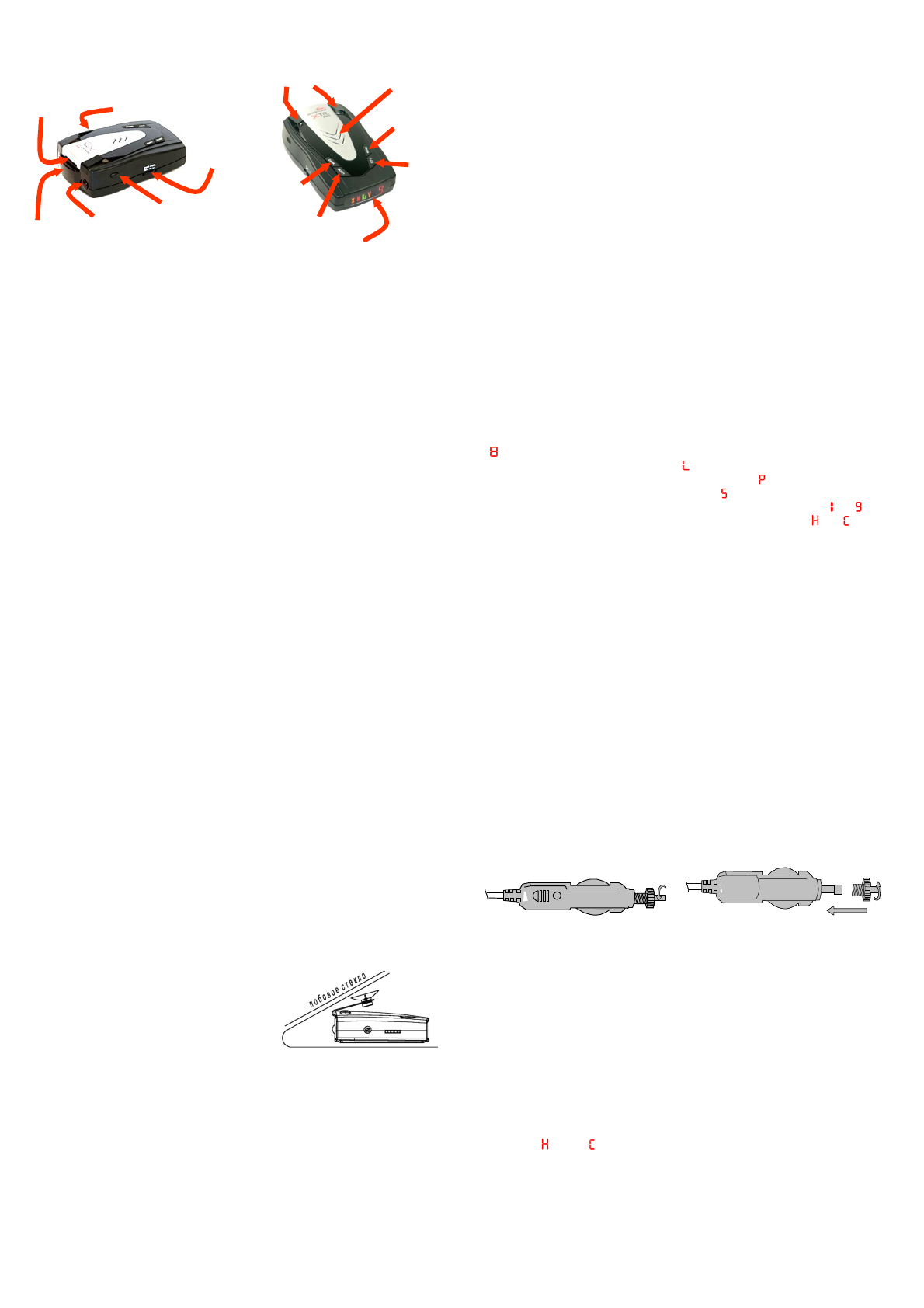

Внешний вид, органы управления и индикация изображены на ри сунке:
Гнездо подключения кабеля питания: Электрический разъём,
предназначенный для подключения к бортовой сети автомобиля с
использованием штатного кабеля питания (входит в комплект).
Выключатель
питания.
Регулятор
громкости «Power/Vol».
Роторный выключатель с функцией реостата. Предназначен для
включения (выключения) прибора и изменения громкости звукового
сопровождения.
Слот установки держателя кронштейна: Технологический паз,
предназначенный для монтажа радар-детектора на штатный кронштейн
(входит в комплект).
Кнопка фиксатор: Механическое устройство, предназначенное для
разблокировки радар-детектора при снятии с держателя кронштейна.
Радиоантенна: Антенное устройство, предназначенное для приёма
сигналов диапазонов Х, К, Ка и передачи в приёмное устройство
детектора.
Линза
лазерного
приёмника:
Оптическое
устройство,
предназначенное для приёма (в секторе 360°) и усиления сигнала
оптического диапазона, а так же передачи его на вход лазерного
приёмника с цель ю дальнейшей обработки.
Кнопка «Dark»: Орган управлени я, предназначенный для управлени я
подсветкой дисплея. Кроме того кнопка «Dark» участвует в настройке
режимов работы детектора (Подробности в главе «Работа Лазер/Радар-
детектора»).
Кнопка
«Quiet»:
Орган
управления,
предназначенный
для
оперативного отключения (одним нажатием) звука Радар-детектора.
Включени я (выключени я) режима автоматического приглушения звука.
Дисплей
Кнопка
«QUIET»
Кнопка
«DARK»
Кнопка
«CITY»
Кнопка
«MENU»
Низкопрофильные
перископы
Звуковой
сигнализатор
Выключатель
питания
Регулятор
громкости
Кнопка-
фиксатор
Линза
лазерного
приёмника
Радиоантенна
Слот
установки
держателя
кронштейна
Гнездо
подключения
кабеля питания
WHISTLER
XTR-265
-6-
XTR-335
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Кроме того кнопка «Quiet» участвует в настройке режимов работы
детектора (Подробности в главе «Работа Лазер/Радар-детектора»).
Кнопка «City»: Орган управления, предназначенный для изменения
чувствительности приёмного устройства детектора - переключение
режимов ТРАССА-ГОРОД-ГОРОД1-ГОРОД2 (Подробности в главе «Работа
Лазер/Радар-детектора»).
Кнопка «Menu»: Орган управления, предназначенный для активации
режима МЕНЮ (Подробности настройки прибора Вы сможете узнать в
главе «Работа Лазер/Радар-детектора»).
Звуковой сигнализатор: Аудио устройство, предназначенное для
воспроизведения мультитональных (голосовых для
XTR-335
) тревог
при обнаружении радара или подтверждения включения (отключения)
режимов работы детектора.
Низкопрофильные
перископы:
Светодиодные
сигнализаторы.
Дополнительная и ндикация тревоги при обнаружении радара.
Дисплей:
Светодиодное
символьное
табло
со
встроенным
семи сегментным
элементом.
Служит
основным
визуальным
сигнализатором.
Предупреждает
пользователя
об
обнаружении
присутствия
сигнала
радара,
соответствующим
символом,
интенсивность обнаруженного сигнала, цифрой на семисегментном
элементе, а так же подтверждает изменени я в настройках детектора.
ОПИСАНИЕ ДИСПЛЕЯ:
Символ оранжевого цвета [
X
]: Индикатор тревоги. Предупреждает
пользователя об обнаружении сигнала радара в диапазоне Х.
Символ красного цвета [
K
]: Индикатор тревоги. Предупреждает
пользователя об обнаружении сигнала радара в диапазоне К.
Символ зелёного цвета [
Ka
]: Индикатор тревоги. Предупреждает
пользователя об обнаружении сигнала радара в диапазоне Ка.
Символ оранжевого цвета [
V
]: Индикатор тревоги. Предупреждает
пользователя при обнаружении активированной системы пеленгации
(типа VG-2). Подтверждает включение отключения режима VG-2.
Многофункциональный семисегментный элемент красного цвета
[ ]: Универсаль ный индикатор. Предназначен для отображени я:
Обнаружения сигнала лазера - [ ];
Обнаружения сигнала импульсного радара - [ ];
Обнаружения сигнала системы SWS - [ ];
Индикации интенсивности принимаемого радиосигнала - [ ]…[ ];
Подтверждени я активации режима ТРАССА-ГОРОД - [ ] - [ ].
УСТАНОВКА ПРИБОРА
Рекомендации по монтажу прибора
Лазер/Радар-детектор ориентируется строго горизонтально и
по направлению движения относитель но радиоантенны и передней
WHISTLER
XTR-265
-7-
XTR-335
ЛАЗЕР/РАДАР-ДЕТЕКТОР
линзы оптического приёмника. Для успешной работы радар-детектора
необходимо выбрать место установки, обеспечивающее максимальный
обзор прибора. Сектор обнаружени я детектора (внешняя сторона) не
должен
ограничиваться
посторонними
предметами.
Различные
декоративные элементы, цифровые устройства и другие приложения,
расположенные между детектором и ветровым стеклом, снижают
эффективность работы устройства или его блокируют.
Необходимо
помнить!
Радар-детектор
не
должно
ограничивать обзор водителя, кроме того, радар-детектор не должен
угрожать водителю (пассажиру) причинением вреда при резком
торможении или другой не штатной ситуации на дороге.
Необходимо помнить! Некоторые виды тонировки стекла
снижают
эффективность
радар-детектора.
Наличие
встроенного
(электрического) обогрева стекла может блокировать прохождение
сигнала, соответственно радар-детектор не отреагирует на сигнал
полицейского радара.
Установка на ветровое стекло
Установка прибора на ветровое стекло автомобиля предполагает
использование кронштейна с вакуумными крепежами, входящими в
комплект поставки.
Для этого необходимо выполни ть следующие операции:
1.
В первую очередь, следует закрепить присоски на кронштейне,
вставив их в специально выполненные
отверстия (если это необходимо).
2.
Для
фиксации
кронштей на
на
ветровом стекле нужно прижать присоски
с небольшим усилием к поверхности
стекла.
3.
Чтобы
установи ть
детектор
на
держателе кронштейна, используйте слот установки в верхней части
прибора.
4.
Для наилуч шего обзора и оптимального угла обнаружения, при
необходимости, можно подогнуть держатель.
Будьте внимательны! Подгибани е держателя необходимо производит
только после демонтажа радар-детектора с кронштей на, в противном
случае велика вероятность повреждения технологического паза и
корпуса прибора.
Подключение питания
Питание Лазер/Радар-детектора
WHISTLER
рассчитано от сети
постоянного напряжения в диапазоне 12 - 15В, с отрицательным
потенциалом (ми нусом) на корпусе автомобиля. Не соответствие
питающего напряжения приводит к снижению эффективности (пропуск
сигнала радара или увеличение количества ложных срабатывани й) или
неисправности прибора.
WHISTLER
XTR-265
-8-
XTR-335
ЛАЗЕР/РАДАР-ДЕТЕКТОР
В комплектацию прибора входит кабель питания с адаптером
прикуривателя автомобиля и штекером подключения в гнездо питания
прибора.
1.
Подключите малый штекер кабеля питания в гнездо пи тания
детектора. Штекер должен войти до упора.
2.
Извлеките прикуриватель из гнезда прикуривателя автомобиля и
подключите адаптер кабеля питани я до упора.
Замена предохранителя
В штекере кабеля питания используется 2-х амперный предохранитель.
Неисправный предохранитель меняется следующим образом:
1.
Аккуратно
открутите
верхнюю
часть
штекера
(адаптера
прикуривателя), придерживая прижимную пружи ну.
Помните: откручивать необходимо осторожно, так как предохранитель
прижат пружиной, которая при высвобождении может вылететь.
2. Извлеките предохранитель и установите на его место новый.
РЕЖИМЫ РАБОТЫ
Включение и автоматическое тестирование (автотест) прибора
Для включения детектора, необходимо подключить питание к
прибору, с помощью штатного кабеля питания (входит в комплект).
Затем
перевести
переключатель
«Power/Vol»
в
положение
ВКЛЮЧЕНО. Для этого переключатель следует провернуть от себя
(вывести из крайнего зафиксированного положения) до щелчка.
После включения прибора, прозвучит звуковой сигнал и
автоматически
запустится
цикл
автоматического
тестирования
(последовательная проверка каналов приёма и режимов работы). После
окончания теста все светодиоды на дисплее прибора погаснут, за
исключением 7-сегментнтого индикатора, который отобразит, ранее
установленный Вами, режим чувствительности прибора (ГОРОД или
ТРАССА) [ ] или [ ]. Прибор готов к работе.
Для
отключения
звуковых
сигналов
в
процессе
автоматического тестирования, нажмите на кнопку «Quiet» в течении
прохождения автотеста (тихий автотест). Данная функция не повлияет
на основное звуковое оповещение прибора. Для отключ ения функции
тихого автотеста, нажмите на кнопку «Quiet» во время следующего
прохождения автоматического тестирования.
Регулировка громкости
