WHISTLER
PRO-68SE
-5-
PRO-68SE
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

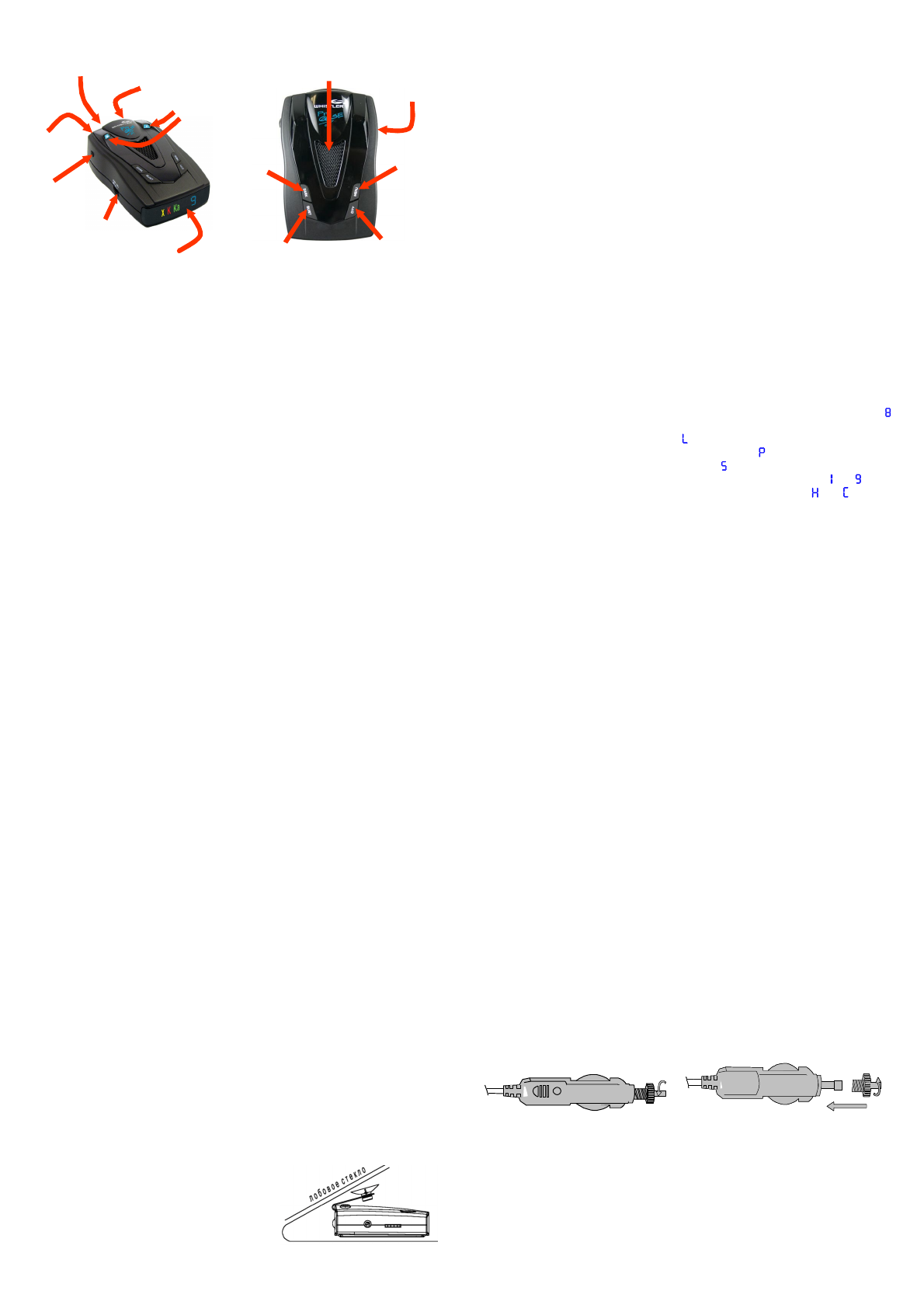

Внешний вид, органы управления и индикация изображены на рисунке:
Гнездо подключения кабеля питания: Электрический разъём,
предназначенный для подключения к бортовой сети автомобиля с
использованием штатного кабеля питания (входит в комплект).
Выключатель. Регулятор громкости: Трёх позиционный джойстик
управления. Предназначен для выключения (включения) детектора и
дискретного изменения громкости звуковых сигналов.
Слот установки держателя кронштейна: Технологический паз,
предназначенный для монтажа радар-детектора на штатный кронштейн
(входит в комплект).
Кнопка фиксатор: Механическое устройство, предназначенное для
разблокировки радар-детектора при снятии с держателя кронштейна.
Радиоантенна: Антенное устройство, предназначенное для приёма
сигналов диапазонов Х, К, Ка, SWS и передачи в приёмное устройство
детектора.
Линза
лазерного
приёмника:
Оптическое
устройство,
предназначенное для приёма (в секторе 360°) и усиления сигнала
оптического диапазона, а так же передачи его на вход лазерного
приёмника с целью дальнейшей обработки.
Кнопка «DARK»: Орган управления. Предназначен для изменения
яркости свечения дисплея. Дополнительно, кнопка участвует в настройке
радар-детектора (Подробности в главе «Режимы работы»).
Кнопка
«QUIET»:
Орган
управлени я,
предназначенный
для
отключения
звуковых
сигналов
детектора,
включени я
режима
автоматического приглушени я звука. Кроме этого кнопка используется
Дисплей
Кнопка
«MENU»
Кнопка
«DARK»
Кнопка
«CITY»
Звуковой
сигнализатор
Кнопка -
фиксатор
Линза
лазерного
приёмника
Радиоантенна
Слот установки
держателя кронштейна
Гнездо
подключения
кабеля питания
Кнопки
«QUIET
»
Выключатель.
Регулятор
громкости
Светодиодные
сигнализаторы
WHISTLER
PRO-68SE
-6-
PRO-68SE
ЛАЗЕР/РАДАР-ДЕТЕКТОР
при изменении параметров устройства (Подробности в главе «Режимы
работы»).
Кнопка «City»: Орган управления, предназначенный для изменения
чувствительности приёмного устройства детектора - переключение
режимов ТРАССА-ГОРОД-ГОРОД1-ГОРОД2. Дополнительно указанная
кнопка активирует режим АНТИСОН и запускает таймер автоматич еского
отключения прибора (Подробности в главе «Режимы работы»).
Кнопка «MENU»: Орган управления, предназначенный для перевода
устройства в режим настройки (Подробности в главе «Режимы работы»).
Звуковой сигнализатор: Аудио устройство, предназначенное для
воспроизведения тональ ных тревог при обнаружении радара, а так же
звукового подтверждения при изменении настроек прибора.
Светодиодные
сигнализаторы:
Низкопрофильные
пери скопы.
Исполняют роль дополнитель ных индикаторов сигнала тревоги и
подтверждения изменений настройки прибора.
Дисплей:
Светодиодное
символьное
табло
со
встроенным
семисегментным элементом синего цвета. Служит основным визуальным
сигнализатором.
Предупреждает
пользователя
об
обнаружении
присутствия сигнала радара соответствующим символом, отображает
интенсивность обнаруженного сигнала, условным значени ем на
семисегментном элементе, а так же подтверждает изменения режима
работы устройства.
ОПИСАНИЕ ДИСПЛЕЯ
Символ жёлтого цвета [
X
]: Индикатор тревоги. Предупреждает
пользователя об обнаружении сигнала радара в ди апазоне Х.
Символ красного цвета [
K
]: Индикатор тревоги. Предупреждает
пользователя об обнаружении сигнала радара в ди апазоне К.
Символ зелёного цвета [
Ka
]: Индикатор тревоги. Предупреждает
пользователя об обнаружении сигнала радара в ди апазоне Ка.
Многофункциональный 7-сегментный элемент синего цвета [ ]:
Универсаль ный индикатор. Предназначен для отображения:
Обнаружения сигнала лазера - [ ];
Обнаружения сигнала импульсного радара - [ ];
Обнаружения сигнала системы SWS - [ ];
Индикации интенсивности принимаемого радиосигнала - [ ]…[ ];
Подтверждени я активации режима ТРАССА-ГОРОД - [ ] - [ ].
WHISTLER
PRO-68SE
-7-
PRO-68SE
ЛАЗЕР/РАДАР-ДЕТЕКТОР
УСТАНОВКА ПРИБОРА
Рекомендации по монтажу прибора
Лазер/Радар-детектор ориентируется строго горизонтально и
по направлению движения относитель но радиоантенны и передней
линзы оптического приёмника. Для успешной работы радар-детектора
необходимо выбрать место установки, обеспечивающее максимальный
обзор прибора. Сектор обнаружени я детектора (внешняя сторона) не
должен
ограничиваться
посторонними
предметами.
Присутствие
декоративных элементов, цифровых устройств или других приложений
между детектором и ветровым стеклом, снижает эффекти вность
устройства или блокируют его работу.
ВНИМАНИЕ! Устройство не должно ограничивать обзор
водителя, кроме того, радар-детектор не должен угрожать водителю
(пассажиру) причинением вреда при резком торможении или другой не
штатной ситуации на дороге.
Необходимо помнить! Некоторые виды тонировки стекла
снижают
эффективность
радар-детектора.
Наличие
встроенного
(электрического) обогрева стекла может блокировать прохождение
сигнала, соответственно радар-детектор не отреагирует на сигнал
полицейского радара.
Установка детектора на приборной панели
Для данного вида размещения прибора очень удобно
использовать силиконовый коврик (входит в комплект). Для установки
детектора с использованием силиконового коврика необходимо:
1.
Тщатель но протереть место предполагаемой установки радар-
детектора на приборной панели, а также основание самого прибора,
используя
для
этого
влажную
ткань.
Подождать
высыхание
поверхностей.
2.
Поместить коврик на выбранном месте установки.
3.
Установить радар-детектор на силиконовый коврик.
Установка на ветровое стекло
Установка
прибора
на
ветровое
стекло
автомобиля
предполагает и спользование кронштей на с вакуумными крепежами,
входящими в комплект поставки.
Для этого необходимо выполни ть следующие операции:
1.
В первую очередь, следует закрепить присоски на кронштейне,
вставив их в специально выполненные
отверстия (если это необходимо).
2.
Для
фиксации
кронштей на
на
ветровом стекле нужно прижать при соски с
небольшим усилием к поверхности стекла.
3.
Чтобы
установи ть
детектор
на
держателе кронштей на, и спользуйте слот
WHISTLER
PRO-68SE
-8-
PRO-68SE
ЛАЗЕР/РАДАР-ДЕТЕКТОР
установки в верхней части прибора.
4.
Для наилуч шего обзора и оптимального угла обнаружения, при
необходимости, можно подогнуть держатель.
Будьте внимательны! Подгибание держателя необходимо производит
только после демонтажа радар-детектора с кронштей на, в противном
случае велика вероятность повреждения технологического паза и
корпуса прибора.
Подключение питания
Питание Лазер/Радар-детектора
WHISTLER
рассчитано от сети
постоянного напряжения в диапазоне 12 - 15В, с отрицательным
потенциалом (ми нусом) на корпусе автомобиля. Не соответствие
питающего напряжения приводит к снижению эффективности (пропуск
сигнала радара или увеличение количества ложных срабатывани й) или
неисправности прибора.
В комплектацию прибора входит кабель питания с адаптером
прикуривателя автомобиля и штекером подключения в гнездо питания
прибора.
1.
Подключите малый штекер кабеля питания в гнездо питания
детектора. Штекер должен войти до упора.
2.
Извлеките прикуриватель из гнезда и подключите адаптер кабеля
питания прибора в гнездо прикуривателя до упора.
Замена предохранителя
В штекере кабеля питани я и спользуется 2-х амперный
предохранитель (тип 3AG).
Неисправный предохранитель меняется следующим образом:
1.
Аккуратно
открутите
верхнюю
часть
штекера
(адаптера
прикуривателя), придерживая прижимную пружи ну.
Помните: откручивать необходимо осторожно, так как предохранитель
прижат пружиной, которая при высвобождении может вылететь.
2. Извлеките предохранитель и установите на его место новый.
