-5-

2240S

ОРГАНЫ УПРАВЛЕНИЯ

И ЭЛЕМЕНТЫ ИНДИКАЦИИ ПРИБОРА

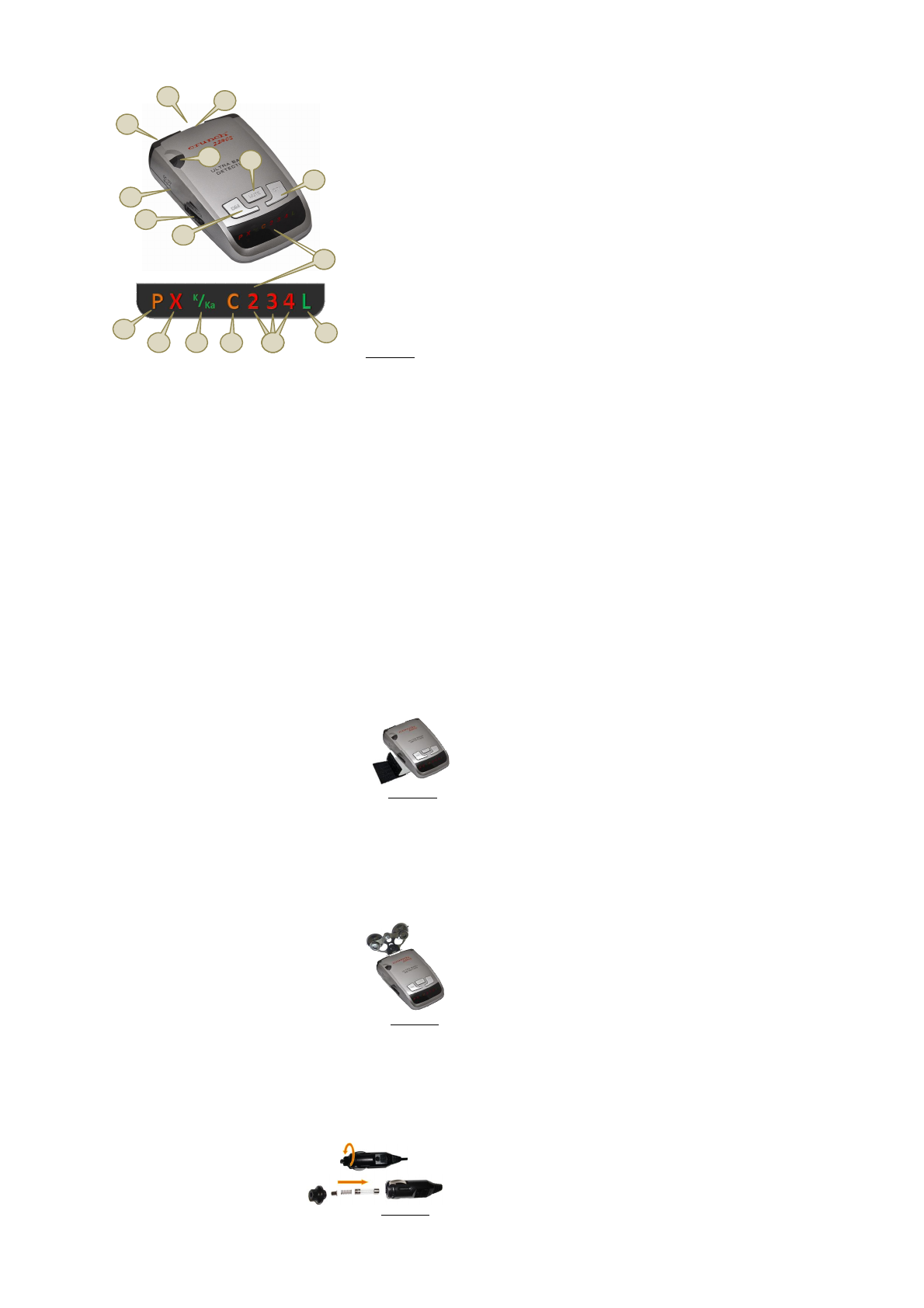

Внешний  вид  детектора,  органы  управления  и  индикация  показаны  на
рисунке 1:



1.

«DC  12V»  –  электрический  разъём,  предназначенный  для  подклю-

чения детектора к источнику  постоянного напряжения в диапазоне  12  –
15  вольт  (с  нагрузочной  способностью  не  менее  80  мА),  по  средствам
штатного кабеля пи тания (входит в комплект).
2.

Элемент  управлени я  «POWER/VOL».  Поворотный  выключ атель,

совмещённый  с  функцией  регулировки   громкости.  Подробности   в  пунк-
те «Включение. Регулировка громкости».
3.

Кнопка  «DIM».  Орган  управления  функцией  настройки  яркости

дисплея.  Подробности  в  пункте  «Выбор  яркости  дисплея».  Участвует  в
управлении  функцией  VG-2.  Подробности  в  пункте  «Обнаружение  сиг-
нала VG-2».
4.

Кнопка  «MUTE».  Орган  управления  функцией  приглушения  и  от-

ключени я  звуковой  тревоги  детектора.  Подробности  в  пункте  «Функция
приглушения  звуковой  тревоги».  Кроме  того  с  помощью  этой  кнопки
можно  изменить  тональность  звуковой  тревоги.  Подробности  в  пункте
«Выбор тональ ности тревоги».
5.

Кнопка  «CITY».  Орган  управления  восприимчивостью  детектора  к

ложным  сигналам.  С  помощью  этой  кнопки  активируется  режи м  CITY

1

2

3

4

5

6

8

9

7

10

10

11

12

13

14

15

14

14

16

Рисунок №1

Лазер/Радар-детектор CRUNCH

2240S

-6-

2240S

(ГОРОД).  Подробности  в  пункте  «Режим  ГОРОД».  Участвует  в  управле-
нии  функцией  VG-2.  Подробности  в  пункте  «Обнаружение  сигнала  VG-
2».
6.

Место расположения фронтальной линзы лазерного приёмника.

7.

Дополнительная  линза.  В  Лазер/Радар-детекторе

CRUNCH  2240S

реализовано  круговое  обнаружение  сигнала  лазера  (360°),   которое
обеспечивается  совместной  работой  фронтальной  и  дополнительной
линзами лазерного приёмника.
8.

Место расположение встроенной рупорной антенны.

9.

Место  расположение  монтажного  паза,  предназначенного  для  фик-

сации  прибора  на  держателе  кронштейна  при  установке  детектора  на
ветровом стекле.
10.

Светодиодный  символь ный  дисплей.  Индикаторное  табло,  сформи-

рованное восемью иконками различного цвета.
Назначение индикаторов:
11.

Индикатор  оранжевого  цвета  [

P

].  Непрерывное  свечение  индикато-

ра  указывает  на  наличие  электропитания  и  подтверждает  и справное
состояние радар-детектора.
12.

Индикатор  красного  цвета  [

X

].  Вспыхивание  светодиода,  с  пере-

менной частотой, указывает на присутствие излучения в ди апазоне Х.
13.

Групповой  индикатор  зелёного  цвета  [

K/Ка

].  Вспыхивание  свето-

диода,  с  переменной  частотой,  указывает  на  при сутствие  излуч ения  в
диапазоне К или Ка. Различие в тональ ном оповещении.
14.

Индикатор  оранжевого  цвета  [

С

].  Непрерывное  свечение  индикато-

ра подтверждает активное состояние режима ГОРОД.
15.

Индикатор  зелёного  цвета  [

L

].  Вспыхивани е  светодиода,  с  макси-

мальной  частотой,  указывает  на  обнаружения  оптического  сигнала  с
длиной  волны  в  диапазоне  800-1100  нм.  В  данном  диапазоне  работают
комплексы контроля скоростного режима на основе лазера.
16.

Индикаторы  красного  цвета  [

2

],  [

3

],  [

4

].  Последовательное  вклю-

чение  индикаторов,  совместно  с  индикатором  одного  из  диапазонов
([

X

] или [

K/Ка

]) указывает на увеличение мощности  сигнала  (прибли-

жение к радару).
Подробности в главе «Обнаружение сигнала».

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Существует два варианта установки прибора. Фиксация радар-

детектора  на  панели  приборов  или  на  ветровом  стекле.  В  комплекте
прибора  входят  кронштей н  с  двумя  присосками  и  велкро-застёжка.  Не
зависимо  от  выбора  места  установки,  Пользователь  должен  обеспечить
максимальный  обзор  прибора.  Детектор  ориентируется  строго  горизон-
тально  и  по  направлению  движени я.  Прибор  не  должен  мешать  водите-
лю в процессе управления автомобилем. Расположение радар-детектора
не  должно  угрожать  водителю  и  пассажиру  в  случае  резкого  торможе-
ния или другой не штатной ситуации в пути.

Лазер/Радар-детектор CRUNCH

2240S

-7-

2240S

Перед  началом  тщатель но  протрите  место  установки  влажной

тканью и дождитесь высыхание поверхности.
Установка на панели приборов (Рис.№2):



Извлеките из упаковки велкро-застёжку.



Удалите  защитное  покрытие  с  одной  стороны  установоч-

ного  комплекта  и  прижмите  к  основани ю  радар-детектора
на 5-10 секунд.



Удалите  защитное  покрытие  с  другой  сторо ны  велкро  и

прижмите  радар-детектор  к  выбранной  ранее  поверхности
на панели приборов.

ВНИМАНИЕ!    Установку  прибора,  с  использованием  велкро,  необходи-
мо  проводить  при  температуре  поверхностей  не  ниже  +5°С.  В  условиях
пониженной  температуры  (или  повышенной  влажности)  удерживающие
свойства  клейкого  основания  велкро-застёжки  резко  ухудшаются,  и
крепление детектора становится не надёжным.
Переустановка  радар-детектора  с  и спользованием  одного  и  того  же
комплекта  велкро-застёжки  ухудшает  свойства  клейкого  основания  и
снижает удерживающие качества крепежа в целом.

Установка на ветровом стекле (Рис.№3):



Извлеките из упаковки кронштейн и при соски.



Закрепите при соски в отверстиях кронштейна.



Прижмите  кронштейн  присосками  к  внутренней  поверх-

ности ветрового стекла, на заранее выбранном месте.



Совместите  установочный  паз  детектора  с  кронштей ном

и зафиксируйте прибор.



После  установки  кронштейна,  допускается  его  подгиба-

ние, с целью достижения наилучшего обзора детектора.

ВНИМАНИЕ! Подгибать держатель необходимо только по сле демонтажа
радар-детектора  с  кронштей на,  в  противном  случае  велика  вероятность
повреждения установочного паза и корпуса прибора.

Замена предохранителя (Рис.№4).


В комплект

CRUNCH  2240S

 входит запасной  предохранитель.

Данный  предохранитель  предназначен  для  замены  вышедшего  из  строя
предохрани теля в адаптере  прикуривателя. Неи справность предохрани-
теля может вызвать скачок напряжения в бортовой сети  автомобиля или
результат короткого замыкания.
Последователь ность замены предохранителя:



Возьмите  предохранитель,  расположенный  в

упаковочной коробке детектора.



Осторожно

открутите

внешний

колпачок

адаптера вместе с центральным контактом.



Извлеките предохранитель. Проверьте состояние плавкой нити внутри

предохрани теля. Нить не должна быть повреждена.



В случае неисправности предохранителя, замените его на запасной.

Рисунок №2

Рисунок №3

Рисунок №4

Лазер/Радар-детектор CRUNCH

2240S

-8-

2240S

Подключение детектора к бортовой сети автомобиля.


Электропитание  Лазер/Радар-детектора

CRUNCH  2240S

  рас-

считано  от  стабилизированного  источника  пи тания,  в  диапазоне  напря-
жений  от  12  до  15  вольт,  с  минусом  на  корпусе  автомобиля.  Несоответ-
ствие  параметров  бортовой  сети,  заявленным  значениям,  приводит  к
нарушениям в работе детектора или выходу устройства из строя.
Подключение  радар-детектора  к  бортовой  сети  автомобиля  производит-
ся следующим образом:
1.

Достаньте кабель питания из упаковочной коробки радара-детектора

CRUNCH 2240S

.

2.

Подключите,  мень ший  по  размеру  штекер,  кабеля  питания,  в  элек-

трический разъём радар-детектора «DC 12V».
3.

Извлеките  прикуриватель  и  подключите  адаптер  кабеля  питания  в

гнездо прикуривателя автомобиля.

РЕЖИМЫ РАБОТЫ

Включение. Регулировка громкости.


После  подключения  кабеля  питания, включите радар-детектор

вращением  поворотного  выключателя  «POWER/VOL»  от  себя.   После
включения  запустится  цикл  автоматического  тестирования  детектора.  В
процессе  тестирования  проверяется  индикация  дисплея  и  прохождение
соответствующих  звуковых  сигналов.  В  случае  отсутствия  звуковых
сигналов  или  в  случае  слишком  низкой  их  громкости,  поверните  пово-
ротный  выключатель  «POWER/VOL»  далее  от  себя,   до  того  момента,
пока  громкость  звучания  сигналов  не  станет  Вас  устраивать.  Снижение
громкости  осуществляется  вращением  элемента  «POWER/VOL»  на
себя.
Выбор тональности тревоги.


Выбор  высоты  тона  звуковой  тревоги  производится  длитель-

ным  нажатием  кнопки  «MUTE».  Данная  функция  позволяет  настроить
звуковое  сопровождение  устройство,  в  соответствии  с  собственными
предпочтениями  пользователя.  Нажмите    и  удерживайте  кнопку
«MUTE»  в  течение  3  секунд.  Смена  тональности  тревоги  подтвердится
звуковым  сигналом.  Возврат  к  исходной  тональ ности   тревоги  происхо-
дит таким же образом.
Функция приглушения звуковой тревоги.


При  необходимости  отключить  звуковую  тревогу,  нажмите  на

кнопку  «MUTE»  (короткое  нажатие).  Звуковые  сигналы  тревоги  будут
заблокированы.  Отключение  звуковой  тревоги  подтвердится  однократ-
ным  сигналом  «бип».  Возврат  в  и сходный  режим  звучания  тревоги  про-
исходит  после  повторного  нажатия  кнопки  «MUTE»  и  подтверждается
двукратным сигналом «бип-бип».
Выбор яркости дисплея.


Для  адаптации  яркости  дисплея  к  внешней  освещённости  ис-

пользуйте  функцию  настройки  яркости  дисплея.  Функция  управляется
