ЛАЗЕР/РАДАР-ДЕТЕКТОР
2170
-5-
2180
CRUNCH
ОСОБЕННОСТИ МОДЕЛИ
1.
Обнаружение радара в диапазонах Х, К, широкополосном Ка
2.
Обнаружение импульсного Ultra X, Ultra K, а так же короткоимпульсного
радара РОР, в том числе работающего в режиме Instant-On (навскидку)
3.
Круговое (360°) обнаружение лазера в диапазоне La = 800-1100 нм
4.
Цифровая обработка сигнала
5.
Расширенная система защиты от ложных срабатываний.
Режимы CITY, CITY2, HIGHWAY, HIGHWAY2
6.
Светодиодный символьный дисплей
7.
Условная индикация уровня обнаруженного сигнала
8.
Настройка яркости дисплея. Режим DIM. 4-е уровня яркости дисплея
9.
Дополнительный светодиодный символьный дисплей компаса
10.
Электронный компас. Функция калибровки компаса
11.
Речевой информатор. Оповещение на русском или английском языке (для
модели
CRUNCH 2180
)
12.
Индивидуальное тональное предупреждение по диапазонам и типу сиг-
нала
13.
Автоматическое приглушение звука
14.
Плавное изменение громкости
15.
Блокировка сигнала тревоги. Режим MUTE
16.
Функция ОБУЧЕНИЕ. Демонстрация работы радар-детектора
17.
Автоматическое тестирование
18.
Сохранение настроек после отключения прибора
19.
Компактный корпус. Оригинальная конструкция
20.
Два варианта установки. Панель приборов и ветровое стекло
ЛАЗЕР/РАДАР-ДЕТЕКТОР
2170
-6-
2180
CRUNCH

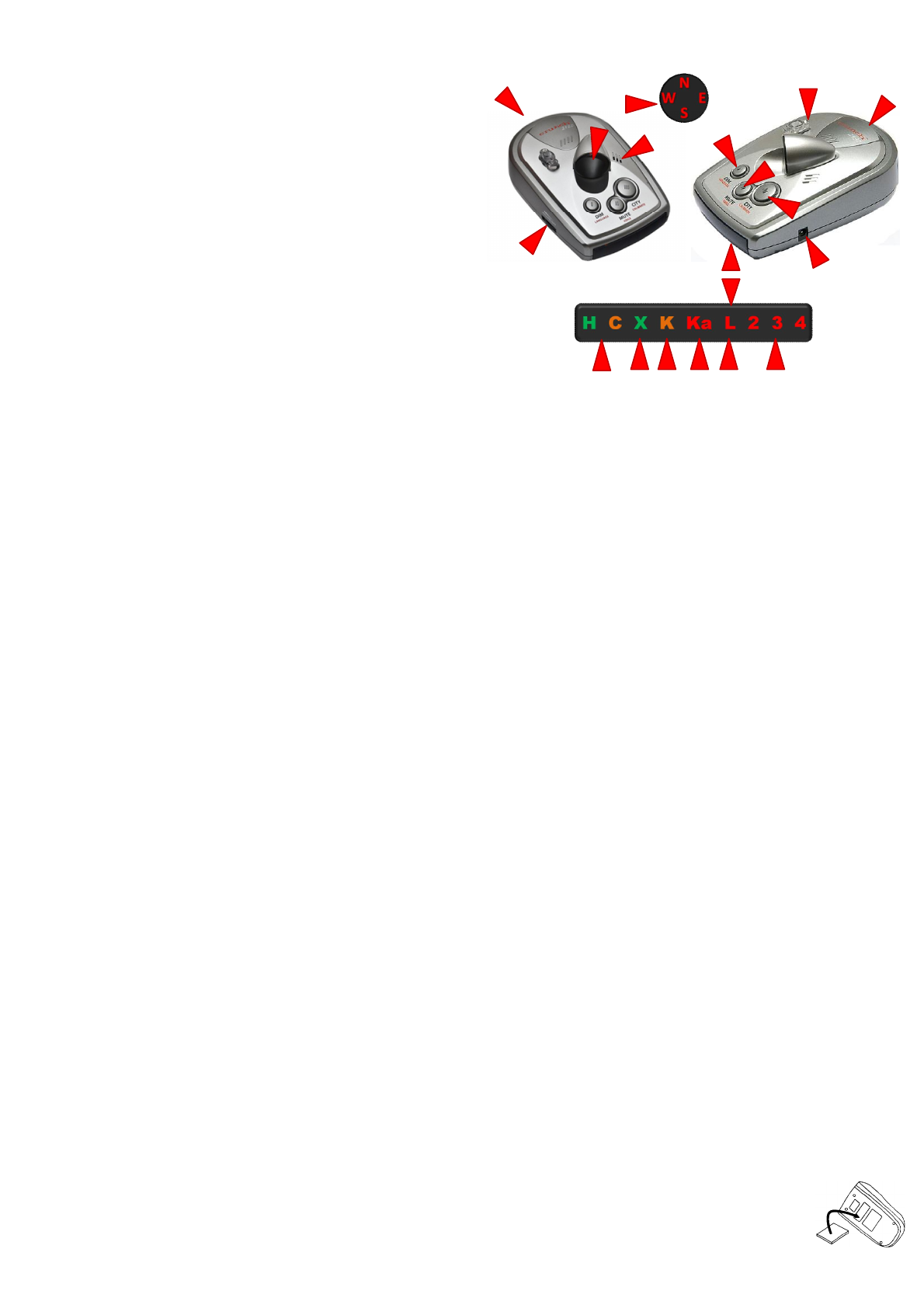

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ
На рисунке показан внешний вид прибора, органы управления и инди-
кация:
1.
Гнездо подключения кабеля питания «DC 12V». Электриче-
ский разъём, предназначенный для подключения прибора к источнику
электропитания с помощью штатного кабеля питания (входит в ком-
плект). Подробности в главе «Установка прибора».
2.
Поворотный выключатель «VOLUME/OFF». Электрический вы-
ключатель с функцией реостата, предназначенный для включения (вы-
ключения) устройства, а так же изменение громкости звука. Подробно-
сти в главе «Режимы работы».
3.
Кнопка «DIM» («DIM
LANGUADE
»). Орган управления, предназна-
ченный для настройки яркости свечения дисплея, а так же изменения
формата голосового оповещения (русский или англоязычный в версии
CRUNCH 2180
). Подробности в главе «Режимы работы».
4.
Кнопка «MUTE» («MUTE
VOICE
»). Орган управления, предназна-
ченный для оперативного отключения звуковой тревоги. Кроме того, в
версии
CRUNCH 2180
, данная кнопка отключает голосовое оповещение
прибора. Подробности в главе «Режимы работы».
1
2
3
4
5
6
7
8
9
10
10
a
b
c
d
e
f
11
11
ЛАЗЕР/РАДАР-ДЕТЕКТОР
2170
-7-
2180
CRUNCH
5.
Кнопка «CITY
CALIBRATE
». Орган управления, предназначенный
для изменения чувствительности прибора к ложным сигналам, а так же
активации функции калибровки компаса. Кроме того, с помощью кнопки
«CITY
CALIBRATE
», производится включение функции ОБУЧЕНИЕ. Под-
робности в главе «Режимы работы».
6.
Приёмник оптического диапазона. Многокаскадное устройство
приёма и обработки сигнала в оптическом диапазоне. Входными эле-
ментами устройства является фронтальная и верхняя широкоугольные
линзы.
Примечание. В Лазер/Радар-детекторах CRUNCH 2170/CRUNCH
2180 верхняя приёмная линза расширяет сектор приёма сигнала лазе-
ра до 360°.
7.
Сверхвысокочастотная антенна. Встроенная рупорная антенна
является входным элементом радиоприёмного устройства и предназна-
чена для приёма сигнала в строго определенных диапазонах частот (Х,
К, Ка).
8.
Место крепления кронштейна. Установочный профиль, предна-
значенный для фиксации прибора к соответствующему креплению
кронштейна. Подробности в главе «Установка прибора».
9.
Звуковой сигнализатор. Устройство воспроизведения голосового
оповещения (только в модели
CRUNCH 2180
), сигналов тревоги и то-
нального подтверждения изменений настройки прибора.
10.
Дисплей. Светодиодное символьное табло. Служит визуальным
сигнализатором, предназначенным для отображения информации о
диапазоне и типе обнаруженного сигнала, а так же текущего режима
работы. Дисплей представляет собой восьмиразрядный трафарет, под-
свеченный разноцветными светодиодами. Каждый светодиод является
отдельным индикатором, в совокупности с трафаретом, формирует сим-
вол дисплея. Каждый символ дисплея определяет функцию или режим
работы детектора:
a)
Индикаторы [
Н
] и [
С
]. Символы зелёного и оранжевого цве-
та. Загораются самостоятельно или совместно с символом [
2
]. Подтвер-
ждают текущий режим работы радар-детектора: HIGHWAY (ТРАССА -
режим по умолчанию), HIGHWAY1 (ТРАССА1), CITY (ГОРОД), CITY1
(ГОРОД1). Подробности в главе «Режим ГОРОД».
b)
Индикатор [
Х
]. Символ зелёного цвета. Мигание символа (с
переменной интенсивностью) сигнализирует пользователю о присутст-
вии сигнала в диапазоне Х. Интенсивность мигания пропорционально
мощности обнаруженного сигнала.
c)
Индикатор [
К
]. Символ оранжевого цвета. Мигание символа
(с переменной интенсивностью) сигнализирует пользователю о присут-
ствии сигнала в диапазоне К. Интенсивность мигания индикатора про-
порциональна мощности обнаруженного сигнала.
ЛАЗЕР/РАДАР-ДЕТЕКТОР
2170
-8-
2180
CRUNCH
d)
Индикатор [
Ка
]. Символ красного цвета. Мигание символа (с
переменной интенсивностью) сигнализирует пользователю о присутст-
вии сигнала в диапазоне Ка. Интенсивность мигания индикатора про-
порциональна мощности обнаруженного сигнала.
e)
Индикатор [
L
]. Символ красного цвета. Мигание символа
сигнализирует пользователю о том, что обнаружено присутствие сигна-
ла La (лазера).
f)
Индикаторы [
2
], [
3
], [
4
]. Символы красного цвета. Индика-
торы уровня принимаемого сигнала. Могут загораться только совместно
с символами [
Х
], [
К
] или [
Ка
]. Последовательное включение данных
символов указывает на приближение к источнику обнаруженного сиг-
нала. Кроме того индикатор [
2
] совместно с символами [
Н
] и [
С
] под-
тверждает текущий режим работы детектора.
11.
Дополнительный дисплей. Дисплей электронного компаса. Так
же как и основной дисплей, представляет собой трафарет, подсвечен-
ный светодиодами красного цвета. Разрядность дисплея соответствует
своей функции и отображает символы обозначающие стороны света
([
N
]-север, [
S
]-юг, [
W
]-запад и [
Е
]-восток).
УСТАНОВКА ПРИБОРА
Установка Лазер/Радар-детектор
CRUNCH
производится внут-
ри салона автомобиля двумя способами: на панели приборов или на
ветровом стекле. Процесс установки не предполагает участие техниче-
ского персонала, радар-детектор может поставить любой автолюбитель,
не обладающий специальной подготовкой. При установке прибора не-
обходимо придерживаться следующих правил:
1.
Место расположения прибора должно обеспечивать свободный дос-
туп водителя к органам управления
2.
После установки, прибор не должен ограничивать обзор водителя
3.
Радар-детектор не должен угрожать водителю и/или пассажиру на-
несением травмы в случае резкого торможения или другой нештатной
ситуации в пути
4.
Лазер/Радар-детектор ориентируется строго горизонтально и по на-
правлению движения
5.
Установка прибора на панель приборов необходимо производить при
температуре поверхностей не ниже +5°С
Установка на панель приборов
Велкро застёжка (липучка), входящая в ком-
плект поставки прибора, в некоторых случаях, наиболее
удобный вариант крепления.
Для установки Лазер/Радар-детектора
CRUNCH
на па-
нель приборов необходимо:
1.
Тщательно протереть место предполагаемой установки
