15

Қазақша

ОРНА

ТУ

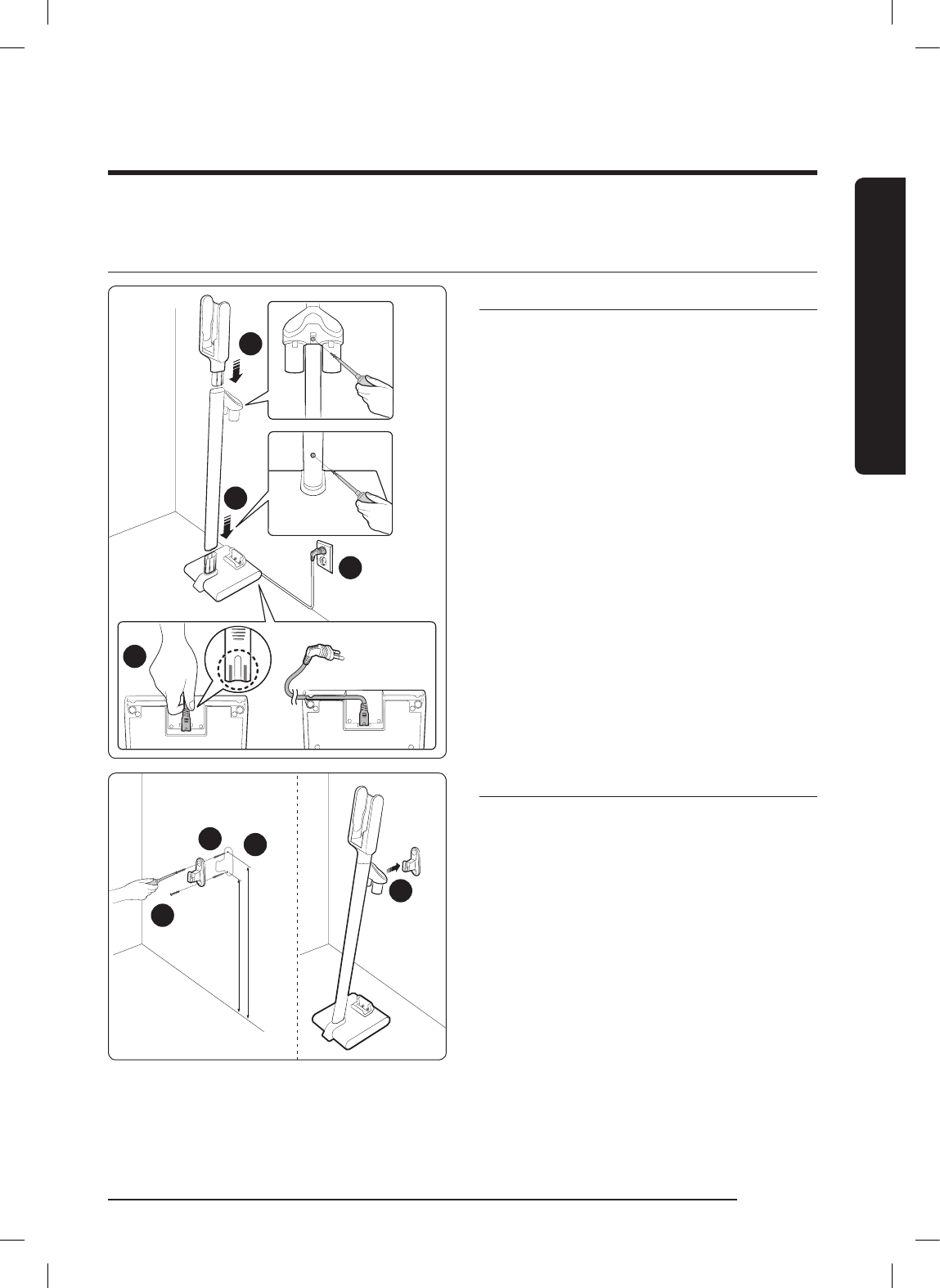

Зарядтағыш тұрғыны орнату

Орнату нұсқаулығы

3

1

4

2

Зарядтағыш тұрғыны құрастыру

1

Қуат сымын зарядтағыш тұрғының артқы

жағына жалғаңыз.

–

Сымның қосылым бөлігін ұстап, сымның

ұшындағы сұр сызықтар көрінбегенше

байланыс тиегіне мықтап жалғаңыз.

–

Сымды төменгі тіреудің астыңғы

жағындағы ойыққа кіргізгенде, зарядтағыш

тұрғы қабырғаға жақын тұруы керек.

2

Тұрғы түтікшесін төменгі тірекке орнатып,

оны бұрандамен (кішкене) бекітіңіз.

–

Дұрыс құрастырылып жатқанына көз

жеткізіп, бұранданың тесіктеріне дұрыс

киілетін етіп бекітіңіз.

3

Шаңсорғыштың зарядтау бөлігін тұрғы

түтігінің жоғарғы жағына орнатып,

бұрандамен (кішкене) бекітіңіз.

4

Зарядтағыш тұрғыны розеткаға жалғаңыз.

2

3

4

1

66 см

60 см

Бекіткіш ілмекпен бекіту

1

Бекіткіш ілмекті пайдаланып тұрып,

қабырғаға үстіңгі және астыңғы

бұрандалар орнатылатын тесік орындарын

белгілеп алыңыз.

–

Үстіңгі: еденнен 66 см

–

Табаны: еденнен 60 см

2

6 мм бұрғымен тесіктерді бұрғылап,

бұрандалы анкерлерді тесікке салыңыз.

3

Қабырғаға бекіткіш ілмекті бұрандалардың

(үлкен) көмегімен бекітіңіз.

4

Зарядтағыш тұрғынының тетігін бекіткіш

ілгекке іліңіз.
