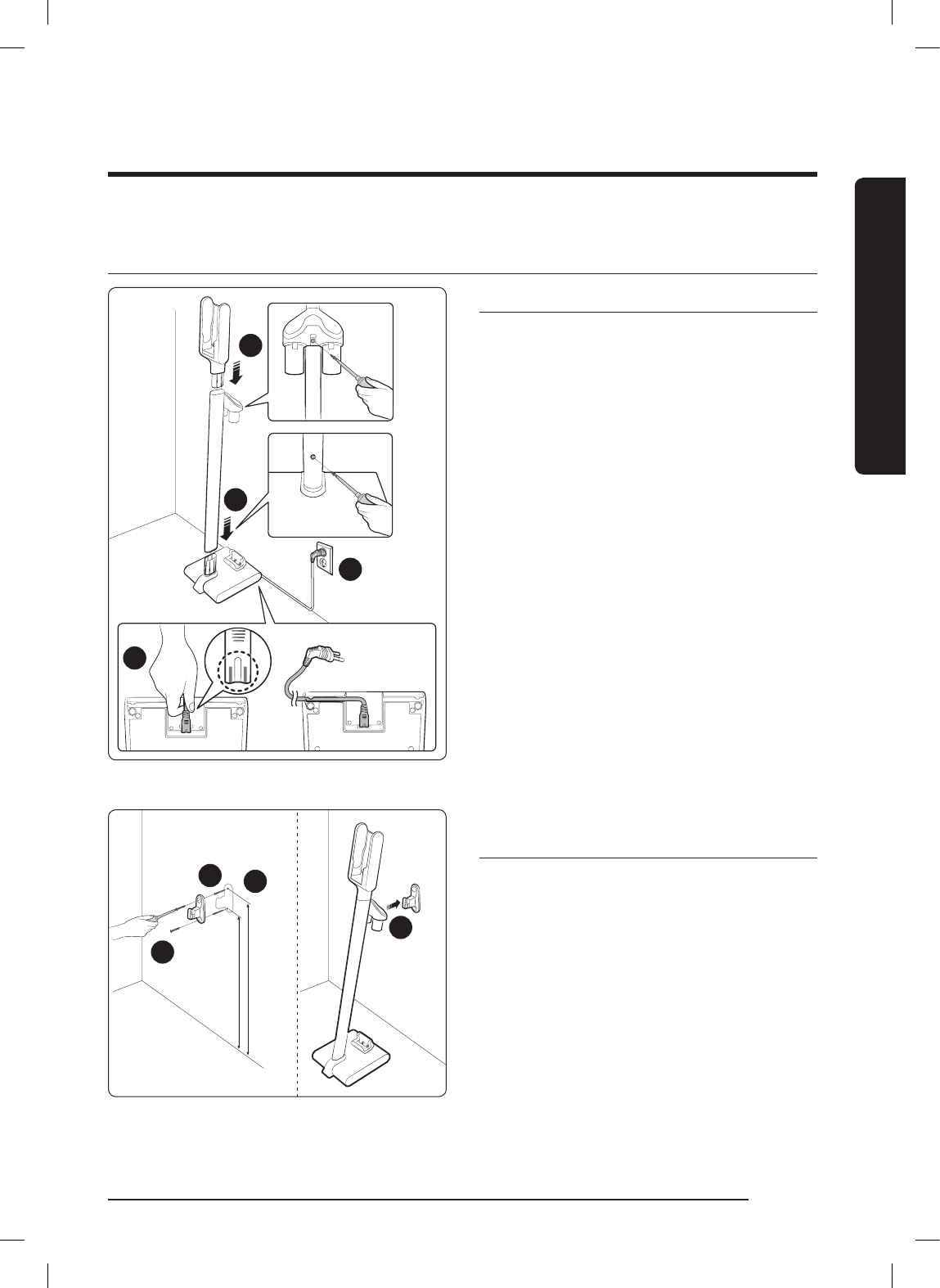

Установка зарядной подставки

Руководство по установке

3

1

4

2

Сборка зарядной подставки

1

Подключите кабель питания к разъему на
задней панели зарядной подставки.

–

Удерживая кабель за разъем, плотно наденьте его
на соединительные контакты таким образом, чтобы
серые линии на конце кабеля не были видны.

–

Для установки зарядной подставки вплотную к
стене уложите кабель в канавку, расположенную
в нижней части основания.

2

Установите трубку подставки на основание и
закрепите ее винтом (небольшим).

–

Следите за правильностью направления при
установке трубки и плотностью ее посадки,
чтобы отверстие для винта было расположено
правильно.

3

Установите зарядное устройство для пылесоса
на верхнюю часть трубки подставки и
закрепите его винтом (небольшим).

4

Подключите зарядную подставку к сетевой
розетке.

2

3

4

1

66 см

60 см

Крепление с помощью крепежного

кронштейна

1

Используя крепежный кронштейн в качестве
шаблона, разметьте верхние и нижние
отверстия для шурупов.

–

Верхняя часть: 66 см от пола

–

Нижняя часть: 60 см от пола

2

Просверлите отверстия с помощью сверла
диаметром 6 мм и вставьте в них дюбели,
входящие в комплект поставки.

3

Зафиксируйте крепежный кронштейн на стене
с помощью прилагаемых шурупов (больших).

4

Вставьте крепежный кронштейн в паз на
зарядной подставке.
