35

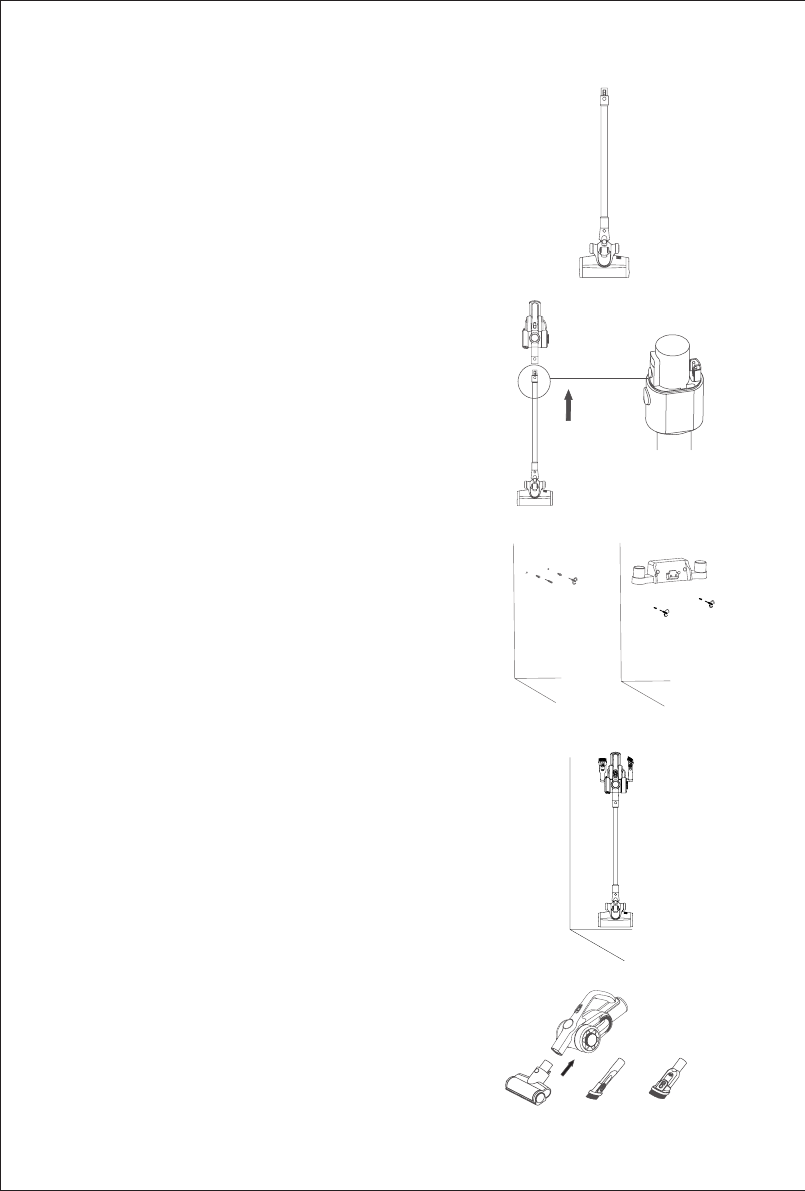

Assemblaggio di tubo metallico e

aspirapolvere portatile

Per prima cosa, assemblare la testata del pavimento e il
tubo metallico secondo il metodo di assemblaggio della
testata del pavimento elettrica e del tubo metallico. (Fig 4)

Assemblaggio della testata del pavimento,

tubo metallico e aspirapolvere portatile

Come mostrato dalla freccia, allineare l'ago conduttivo del
tubo metallico con l'accoppiatore dell'ugello di aspirazione,
spingere verso l'alto fino a sentire un "clic". (Fig5)

Assemblaggio del supporto di ricarica

Sequenza di montaggio:
1.Mettere l'aspirapolvere assemblato nel supporto di
ricarica e allineare l'aspirapolvere alla parete. Fissare
la posizione del supporto di ricarica, assicurarsi che
la testata del pavimento non tocchi il suolo.
2.Togliere l'aspirapolvere, posizionare la pellicola di
protezione della parete (imballata con l’Istruzioni per
l'uso) sulla parete e praticare i fori, inserire il tubo
elastico.

①

3.Posizionare il supporto di ricarica sulla posizione
del tubo elastico, bloccare la vite come in Fig

②

 Il

supporto di ricarica assemblato è come la

③

(Fig6)

Assemblaggio di accessori

Per comodità di utilizzo, questo prodotto è dotato di
alcuni accessori per la parte palmare dell'aspirapolvere.
Quando si utilizza da solo l'aspirapolvere portatile, è
possibile collegare direttamente gli accessori in base
alle proprie esigenze oppure collegare gli accessori
tramite il tubo elastico.

Montare gli accessori sull'aspirapolvere

portatile

Allineare il connettore della testata del materasso
elettrico con l'aspirapolvere portatile, inserirlo
all'estremità come in figura (Fig 7).
Attenzione: l'aspirapolvere portatile può essere
collegato a strumento per tappezzeria 2-in-1,
strumento per fessure 2-in-1 e spazzola morbida
come testata elettrica del materasso.

4

5

6

7

①

②

③
