ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

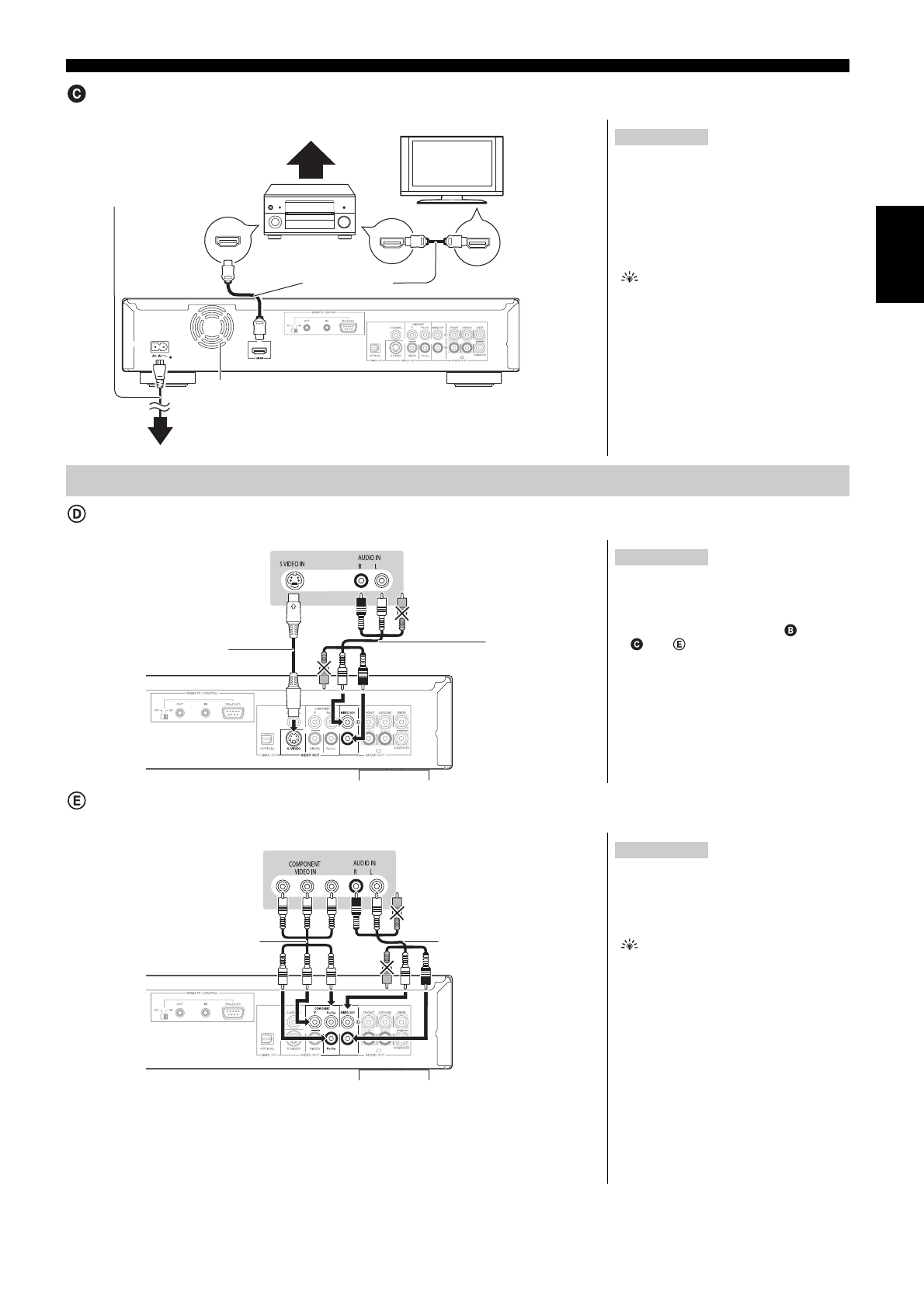

Подключение к HDMI-совместимому телевизору и HDMI-совместимому усилителю/ресиверу

При подключении к совместимому усилителю/ресиверу можно воспроизводить объемное звучание, записанное в форматах Dolby Digital Plus, Dolby TrueHD или DTS-HD.

С помощью S VIDEO OUT

Разъем S VIDEO OUT используется для воспроизведения более яркого изображения, чем при использовании разъема VIDEO OUT.

С помощью COMPONENT VIDEO OUT

Для воспроизведения изображения высокой четкости подключите компонентные видеоразъемы, поддерживающие сигналы 720p (750p) и 1080i (1125i).

Примечания

НЕОБХОДИМЫЕ НАСТРОЙКИ

• “HDMI Video Mode” и “HDMI Audio

Output” : “On” (

]

21)

• “Speaker” : “Multi Channel” (

]

22)

• “Digital Audio Output” : в

зависимости от подключенного

усилителя/ресивера (

]

20)

C помощью этого типа подключения
можно использовать соединенное
управление телевизором (

]

16).

Способы подключения для использования других видеоразъемов

Примечания

• При выполнении данного типа

подключения видео высокой

четкости выводиться не будет.

Для вывода видео высокой четкости

используйте подключение

 (

]

4),

 или

.

• Выньте желтый штекер аудио/

видеокабеля.

• Фактическое качество

видеоизображения зависит от

телевизора.

Примечания

• При подключении цвет разъемов должен совпадать.

• Выньте желтый штекер аудио/видеокабеля.

• Разрешение видео ограничено до “576p/480p” при

выводе изображения дисков DVD-Video и BD-Video,

записанных при частоте 50 кадров в секунду, с

помощью разъемов COMPONENT VIDEO OUT.

При использовании обычного телевизора

(с электронно-лучевой трубкой)

• При выводе прогрессивной развертки изображение

может получиться мигающим, даже если телевизор

поддерживает режим прогрессивной развертки.

Отключите режим “Progressive”, если мигание

становится раздражающим. Это также подходит для

мультисистемных телевизоров, использующих

режим PAL. (

]

18, “Progressive”)

Для воспроизведения видеоизображения высокой

четкости/прогрессивного видеоизображения

• Подключите к телевизору, поддерживающему

разрешение 576p/480p или выше.

• Установите для параметра “Component Resolution”

значение “576p/480p”, “720p” или “1080i”. (

]

22)

• Установите для параметра “HDMI Video

Mode” значение “Off”. (

]

21) В

противном случае видеоизображение

будет выводиться с разрешением 576i/480i.

HDMI-
совместимый
телевизор

HDMI IN

Кабель питания
(прилагается)

Подключать следует
после завершения всех
остальных подключений.

К сетевой розетке

(230 В переменного тока, 50 Гц)

Многоканальные колонки

Задняя панель
аппарата

Кабель HDMI

HDMI-совместимый
усилитель/ресивер

HDMI IN

HDMI AV OUT

HDMI OUT

Охлаждающий
вентилятор

Совет

Телевизор

Аудио/
видеокабель
(прилагается)

Кабель
S Video

Задняя панель аппарата

Телевизор

Аудио/
видеокабель
(прилагается)

Компонентный
видеокабель

Задняя панель аппарата

Советы
