По
дключения

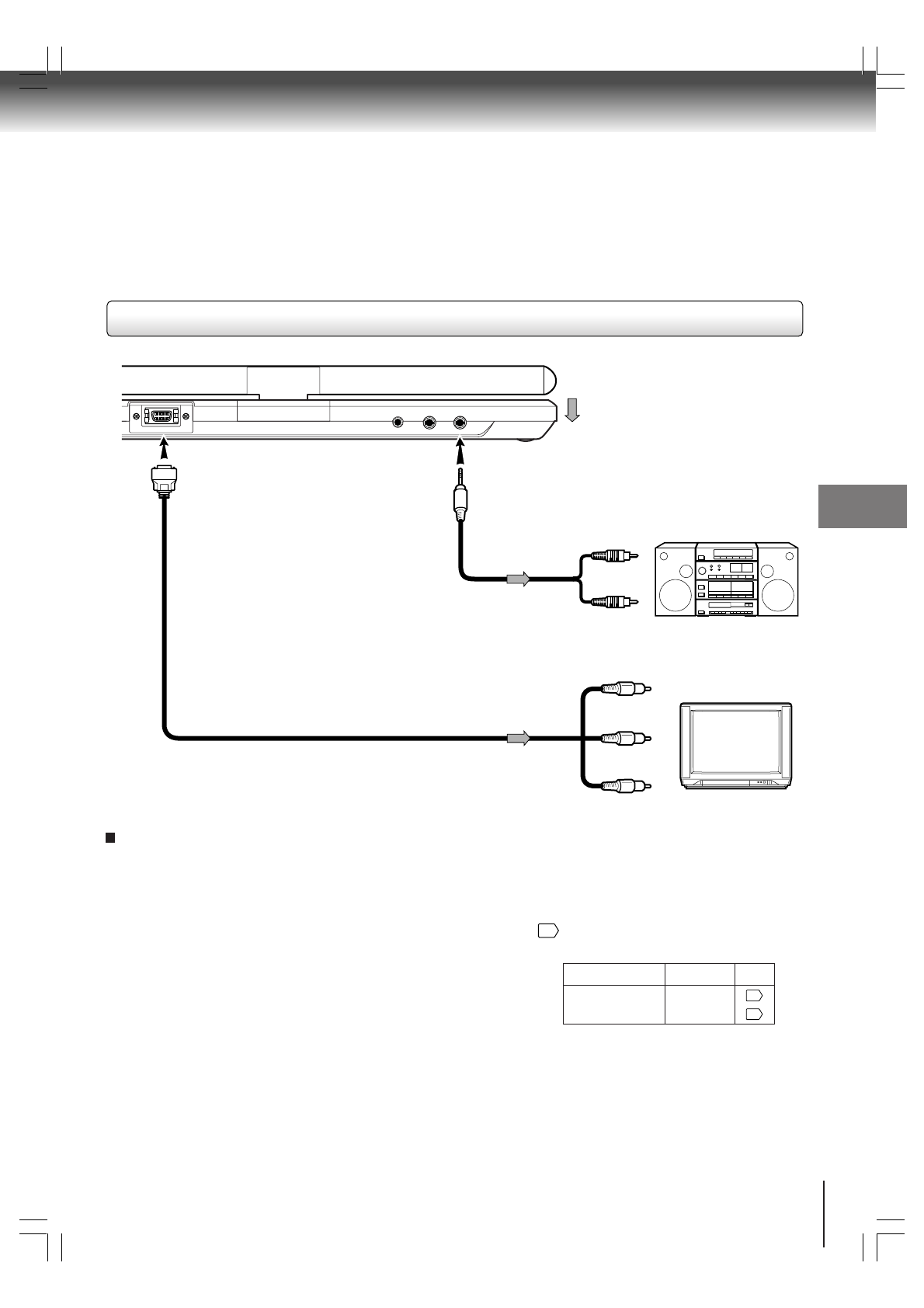

Подключение к аудиосистеме и телевизору, в которых предусмотрены соединения для компонентного видео-сигнала

Поток сигнала

К звуковым
входам
усилителя

Аудиосистема

• Установите следующие параметры:

Экранное меню

Выберите:

Страница

Если гнёзда AV OUT или BITSTREAM/PCM
подключены к терминалу входного звукового
сигнала аудиосистемы, на подключённой
аудиосистеме можно прослушивать звуковое
сопровождение с диска. Инструкции по
подключению аудиосистем также приведены на
странице

57

.

К выводу AV OUT

Примечания

• Ознакомьтесь с руководством пользователя к подключённому оборудованию.
• При подключении проигрывателя к другому устройству перед подключением обязательно выключите питание и

отсоедините все устройства от розетки электрической сети.

• При размещении проигрывателя рядом с тюнером или радиоприёмником транслируемый радиосигнал может

приниматься с искажениями. В этом случае отодвиньте проигрыватель от тюнера или радиоприёмника.

• Выходной звуковой сигнал проигрывателя имеет широкий динамический диапазон. Обязательно установите

умеренный уровень громкости на ресивере. В противном случае динамики и ваш слух могут быть повреждены
вследствие внезапного повышения громкости звучания.

• Перед подключением или отключением шнура питания проигрывателя выключайте питание усилителя. Если Вы

оставите питание усилителя включённым, это может привести к повреждению динамиков.

46

49

Аудио видео-кабель
(в комплект поставки
не входят)

(белый)

(красный)

“Bitstream”

или “PCM”

“Выбор выхода

аудио”

Входные/выходные сигналы УСТРОЙСТВА С

ЧЕРЕССТРОЧНОЙ РАЗВЕРСТКОЙ (ColorStream®)

Некоторые телевизоры или мониторы имеют
соединения для приема компонентного видео-сигнала.
Подключение к этим соединениям позволит вам
обеспечить воспроизведение более высокого качества.
Различные изготовители телевизоров могут по-разному
обозначать соединения для приема компонентного
видео-сигнала. (Например, Y, R-Y, B-Y или Y, CB, CR)

В некоторых телевизорах или мониторах в этом режиме
может слегка понизиться уровень цветности
воспроизводимого изображения или изменится цветовой
тон. В этом случае следует отрегулировать настройки
телевизора или монитора, чтобы обеспечить
оптимальное качество воспроизведения.

ColorStream является зарегистрированным торговым знаком
компании Toshiba America Consumer Products, L.L.C.

Кабель для компонентного видео-сигнала
(входит в комплект поставки)

Телевизор с
разъемами для
подключения
компонентного
видео-сигнала

В гнездо CB

(синий)

В гнездо CR

(красный)

В гнездо Y

(зеленый)

Выходной сигнал проигрывателя

Видео-сигналы в формате чересстрочной
разверстки поступают из разъема COMPONENT
VIDEO.

К выводу COMPONENT VIDEO
