Пункт 3: Подсоединение видеокабелей

Подключите проигрыватель к телевизору, проектору или усилителю (ресиверу)

AV с помощью видеокабеля. Выберите одну из схем -

A

 -

B

 - в зависимости от

входного разъема на телевизоре, проекторе или усилителе (ресивере) AV.

A

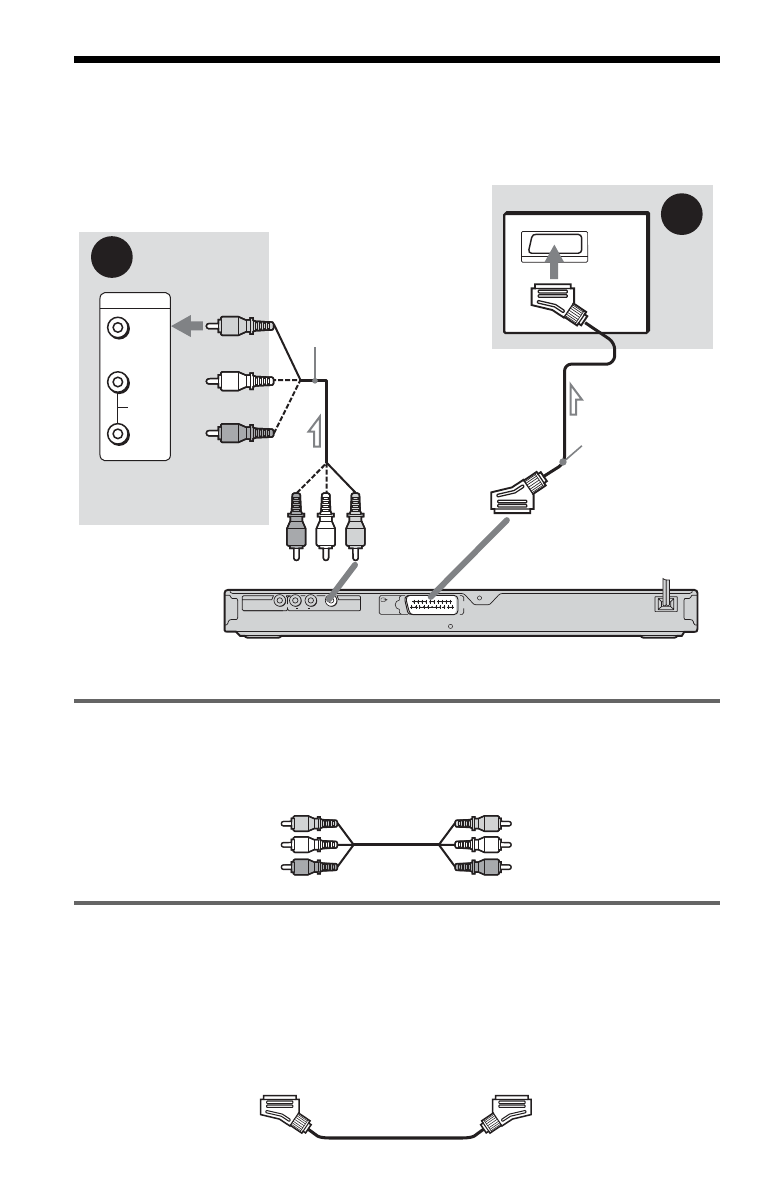

 Подключение к видеовходу

Подсоедините желтый штекер соединительного аудио-/видеокабеля (не
прилагается) к желтому гнезду (видео). Получится изображение стандартного
качества.

B

 Подключение к входу SCART

Подключите кабель SCART (не прилагается). Следите за надежностью
подключения, чтобы избежать шума и помех. При подключении с использованием
кабеля SCART убедитесь, что телевизор поддерживает формат сигналов S video
или RGB. См. инструкции по эксплуатации, прилагаемые к подключаемому
телевизору. Кроме того, если для элемента “LINE” установлено значение
“S VIDEO” или “RGB” в меню “НАСТРОЙКА ЭКРАНА” на дисплее установок
(стр. 64), используйте кабель SCART, соответствующий каждому сигналу.
