6

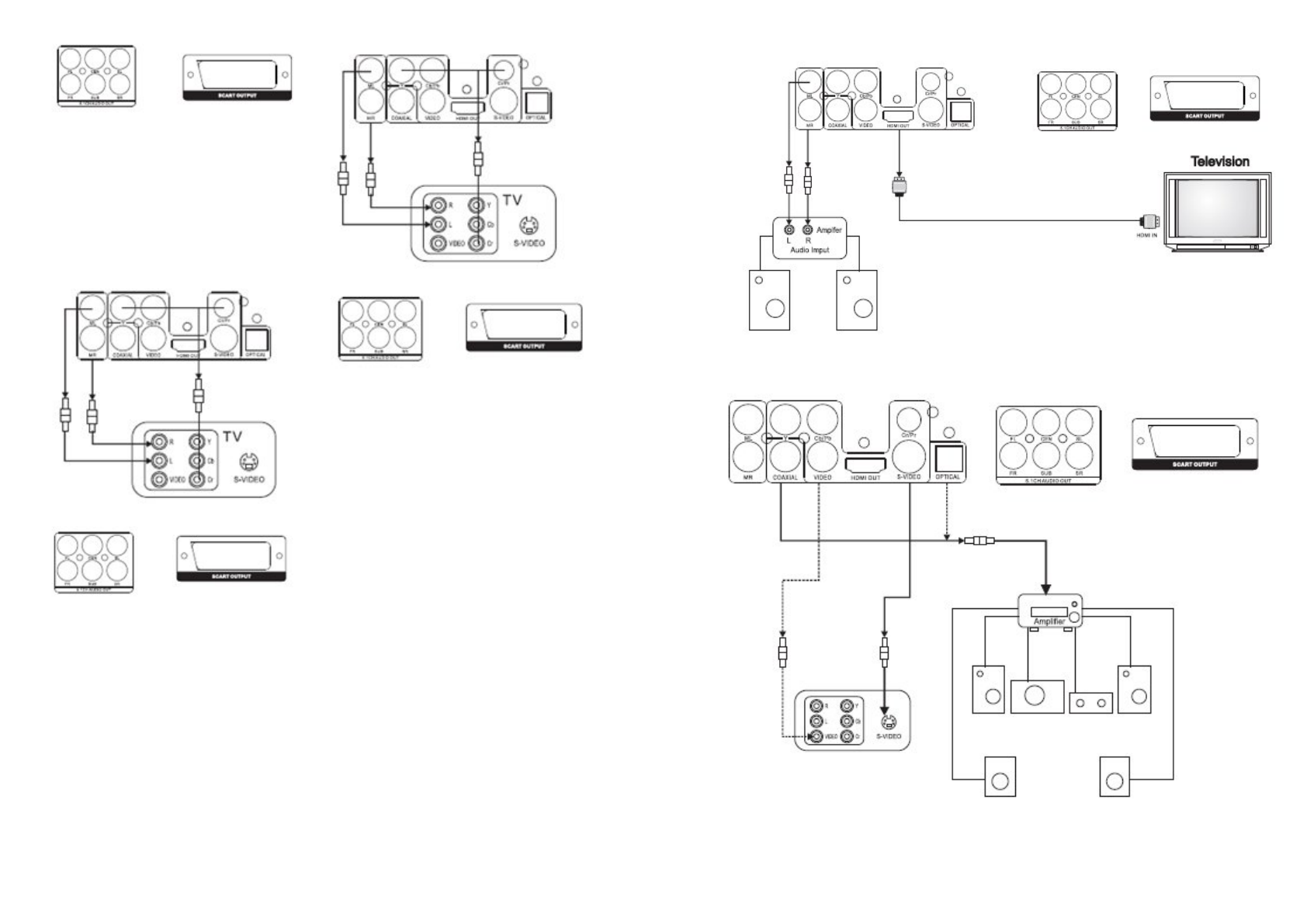

S-video  connecting  is  optional  and  not

included in the standard packing.

Connect  the  unit  to  TV  set  using  the  S-

video  cable  instead  of    the  video  con-

necting  cord.  A  clearer  picture  will  be

shown.

Connect  the  unit’s  echo  audio  out-

put(white  for  left  speaker  and  red  for

right  speaker).  When  connecting,  please

refer to the manual of the TV set.

Y Cb Cr Output Terminal

The  connecting  is  optional  and  not  in-

cluded in the standard packing.

Connect  the  Y,Cb,Cr  terminals  of  the

cable  to  the  Y,  Cb,  Cr  input  of  the  TV

set.

Connect  the  unit’s  echo  audio  output  to

the  Tv’s  audio  input  terminals  (white  for

left speaker and red for right speaker).

Connecting  to  Progressive  Scan  TV

set

If the  TV has  Y,  Cb ,Cr  input connectors,

connect  the  unit  via  Y  ,Cb,  Cr  output

connector.  A  higher  quality  picture  you

will  see.  Connect  the  unit’s  echo  audio

output  to  the  Tv’s  audio  input  terminals

(White  for  left  speker  and  red  for  right

speaker).

When connecting to progressive scan  TV

set,  the  YUV  or  RGB  in  setup  menu  are

equal to Y, Cb, Cr or VGA output.

YUV = Y , Cb ,Cr

RGB = VGA

For example: connecting to Y , Cb, Cr

1. Connect video ouput.

2.  Set  DVD  video  output  mode  to  be

YUV.

3.  Convert  to  progressive  state  via  the

progressive  /  interlaced  key  on  the  re-

mote control

4.Convert the progressive scan TV set to

Y, Cb, Cr state.

Connecting to Stereo Amplifier

Connect  the  video  output  terminals  of

the  unit  to  the video  input  terminals

(Video  ,  S-Video  or  Y/  Cb  /  Cr  )  of  the

TV set.

Connect  the  audio  output  terminals

(Prepositive  Left  and  Prepositive  Right  )

of the unit to the stereo amplifier’s input

terminals Left (white) and Right (Red).

7

Connecting to a devices with HDMI faucet
