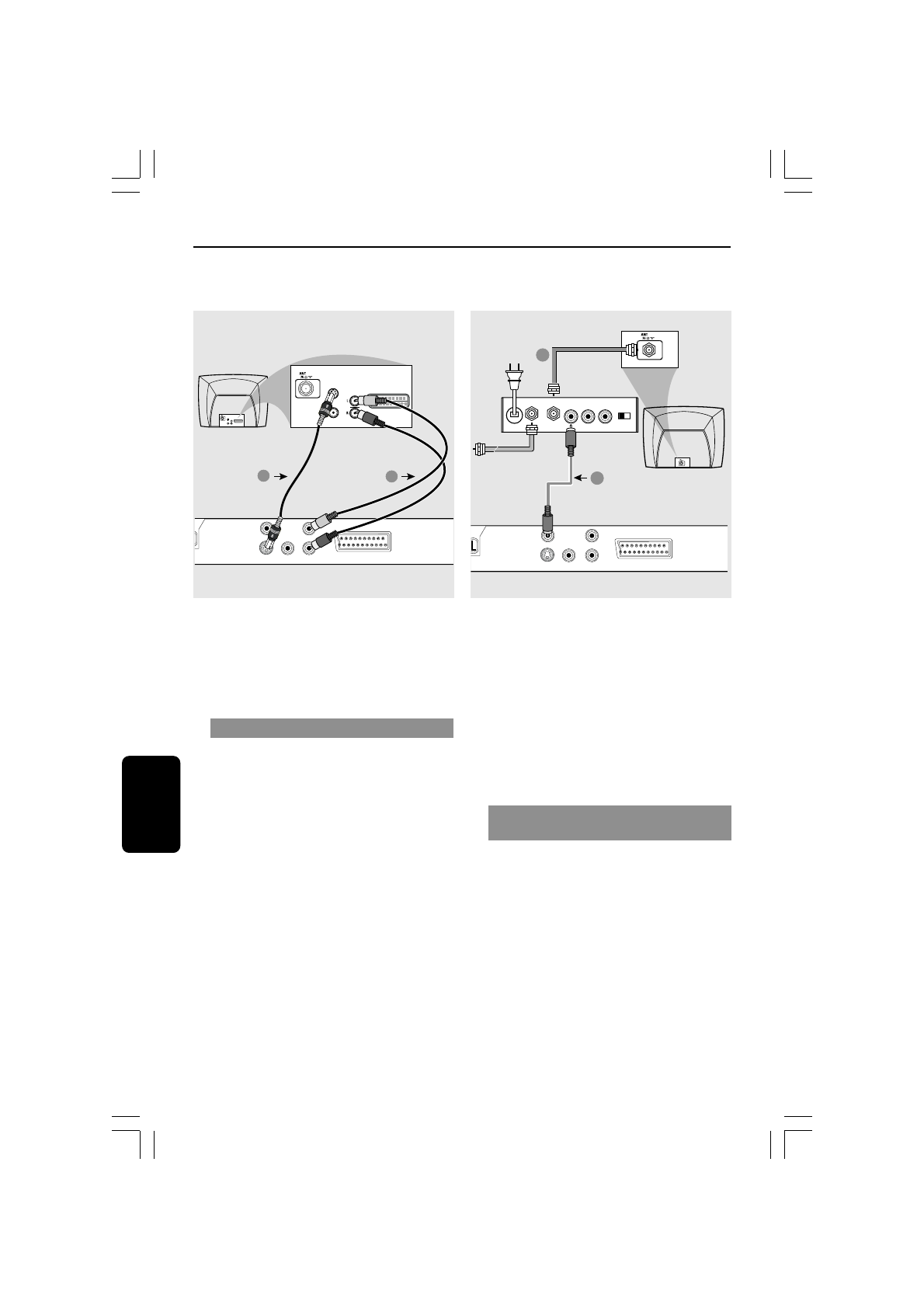

Подключения

ВАЖНАЯ ИНФОРМАЦИЯ
– Благодаря соединению S-Video
достигается лучшее качество
изображения. Эта опция должна
иметься на телевизоре.

Использование разъема S-Video

1

Для подсоединения разъема

S-VIDEO

OUT

системы DVD к входному разъему

S-Video (он может быть обозначен как Y/C
или S-VHS) телевизора воспользуйтесь
кабелем S-video

(кабель в комплект не

входит)

.

2

Для прослушивания звука с данного DVD-
проигрывателя через телевизор соедините
разъемы AUDIO OUT (L/R) DVD-
проигрывателя с соответствующими
разъемами аудиовхода телевизора (AUDIO
IN) с помощью аудиокабелей (белого и
красного)

(кабель в комплект не входит)

.

L

VIDEO OUT

S-VIDEO OUT

COAXIAL

TV OUT

R

DIGITAL OUT AUDIO OUT

AUDIO

IN

S-VIDEO

IN

VIDEO IN

TV IN

AUDIO

IN

S-VIDEO

IN

VIDEO IN

TV IN

2

1

ВАЖНАЯ ИНФОРМАЦИЯ
– Если на телевизоре только один
входной разъем антенны
(обозначенный как 75 Ом или RF In,),
для просмотра DVD на телевизоре
необходим высокочастотный
модулятор. За сведениями о наличии
высокочастотного модулятора и о
работе с ним обращайтесь в магазины
бытовой электронной техники или в
компанию Philips.

Использование дополнительного
высокочастотного модулятора

1

Подсоедините кабель композитного видео
(желтый) к разъему CVBS (VIDEO OUT)
проигрывателя DVD и разъему видеовхода
высокочастотного модулятора.

2

С помощью коаксильного высокочастотного
кабеля (не входит в комплект)
подсоедините высокочастотный модулятор
к высокочастотному разъему телевизора.

ВЧ коаксиальный кабель

к телевизору

Задняя панель ВЧ модулятора
(только пример)

Сигнал от антенны или от сети

кабельного телевидения
