ВВЕДЕНИЕ

Расположение и функции органов управления

:

 Клавиша STANDBY/ON

Рабочий режим/режим ожидания.

;

 Индикатор STANDBY

Индикатор горит красным, когда аппарат находится
в режиме ожидания.

<

 Отсек для кассеты

Помещайте кассету в отсек строго в соответствии
с инструкцией по эксплуатации.

=

 Клавиша EJECT

Извлечение кассеты.

>

 Отсек для диска

Размещайте диск рабочей стороной вниз.

?

 Клавиша PAUSE

Временная остановка воспроизведения.

@

 Клавиша STOP

Остановка воспроизведения.

A

 Клавиша PREW/INDEX−

Переход к предыдущей метке.

B

 Клавиша NEXT/INDEX+

Переход к последующей метке.

C

 Клавиша OPEN/CLOSE

Открытие и закрытие лотка для диска.

0

 Клавиша FWD

Ускоренное воспроизведение вперед/Перемотка
кассеты вперед.

:

Вход для подключения телевизионной антенны

;

Выход для соединения с антенным гнездом телевизора

<

Тыловой видеовход VIDEO (композитный)

=

Тыловой видеовход S VIDEO

>

Тыловой стереофонический аудиовход

?

Композитный видеовыход

@

Видеовыход S VIDEO

A

Компонентный видеовыход (Y Cb/Pb Cr/Pr)

B

Аудиовыход 5.1CH

C

Стереофонический аудиовыход

0

Цифровой коаксиальный аудиовыход

1

Цифровой оптический аудиовыход

2

Интерфейс SCART (выход композитного/RGB
видеосигнала, стереофонического аудиосигнала)

3

Интерфейс SCART (вход композитного
видеосигнала, стереофонического аудиосигнала)

ПРИМЕЧАНИЕ

• Клавиши передней панели аппарата

аналогичны соответствующим клавишам пульта ДУ.

1

 Клавиша REW

Ускоренное воспроизведение назад/Перемотка
кассеты назад.

2

 Регулятор уровня громкости микрофонов

3

 Разъемы для подключения микрофонов

4

 Клавиша PLAY

Включение воспроизведения.

5

 Клавиша CH+/TRACKING+

Переключение телевизионных каналов/Подстройка
положения видеоголовок.

6

 Клавиша CH−/TRACKING−

Переключение телевизионных каналов/Подстройка
положения видеоголовок.

7

 Клавиша SOURCE

Переключение режимов работы и видеовходов.

8

 Индикатор режима DVD

f

 Индикатор режима VHS

g

 Информационный дисплей

h

 Датчик пульта ДУ

i

 Клавиша REC

Включение записи.

j

 Клавиша DVD

Переключение в режим DVD.

k

 Фронтальный стереофонический аудиовход

l

 Фронтальный видеовход VIDEO (композитный)

D

 Фронтальный видеовход S−VIDEO

E

 Интерфейс DV

F

 Клавиша VHS

Переключение в режим VHS.

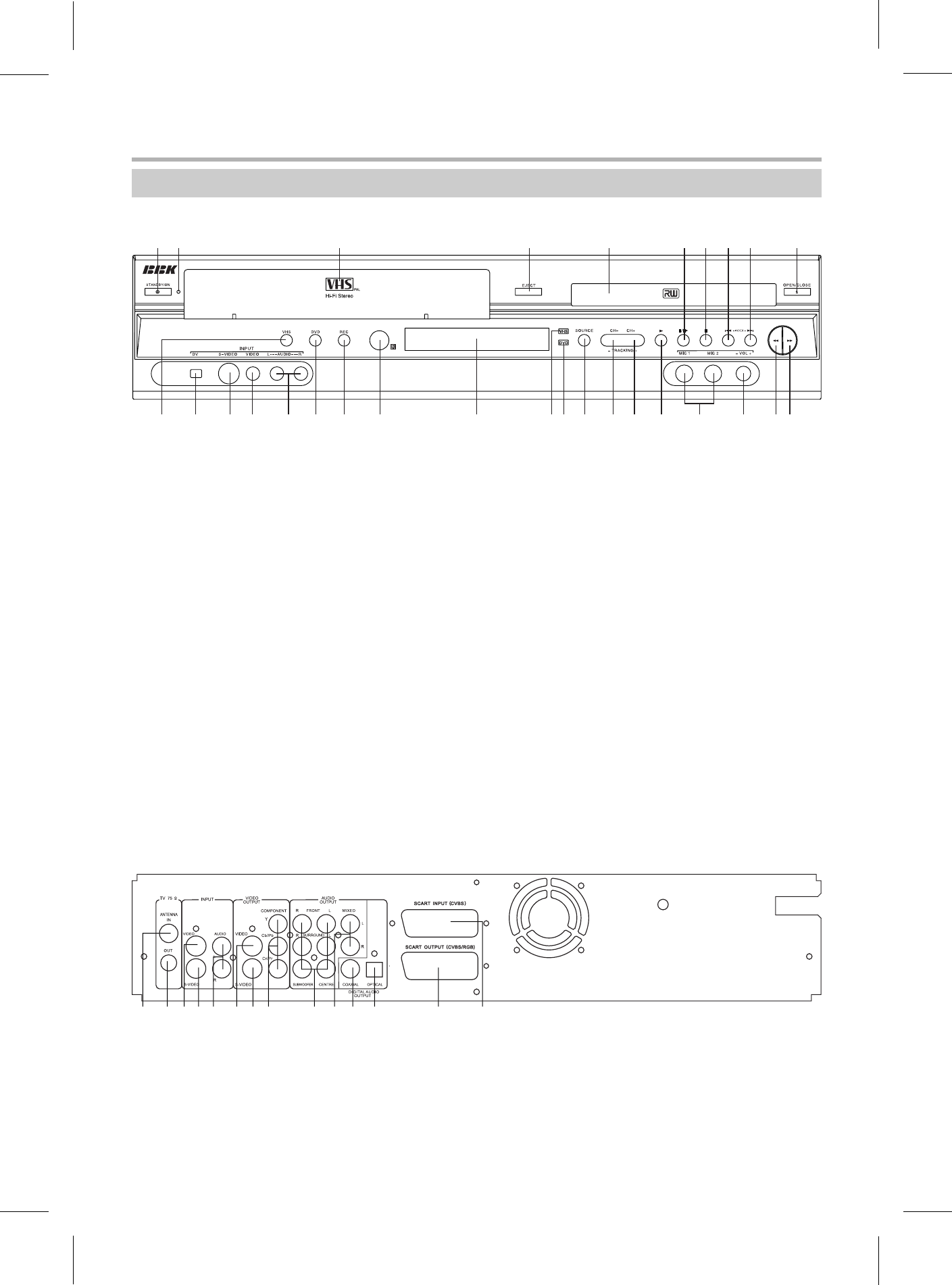

Общий вид задней панели
