7. Установка и подключение
C
α
B
D

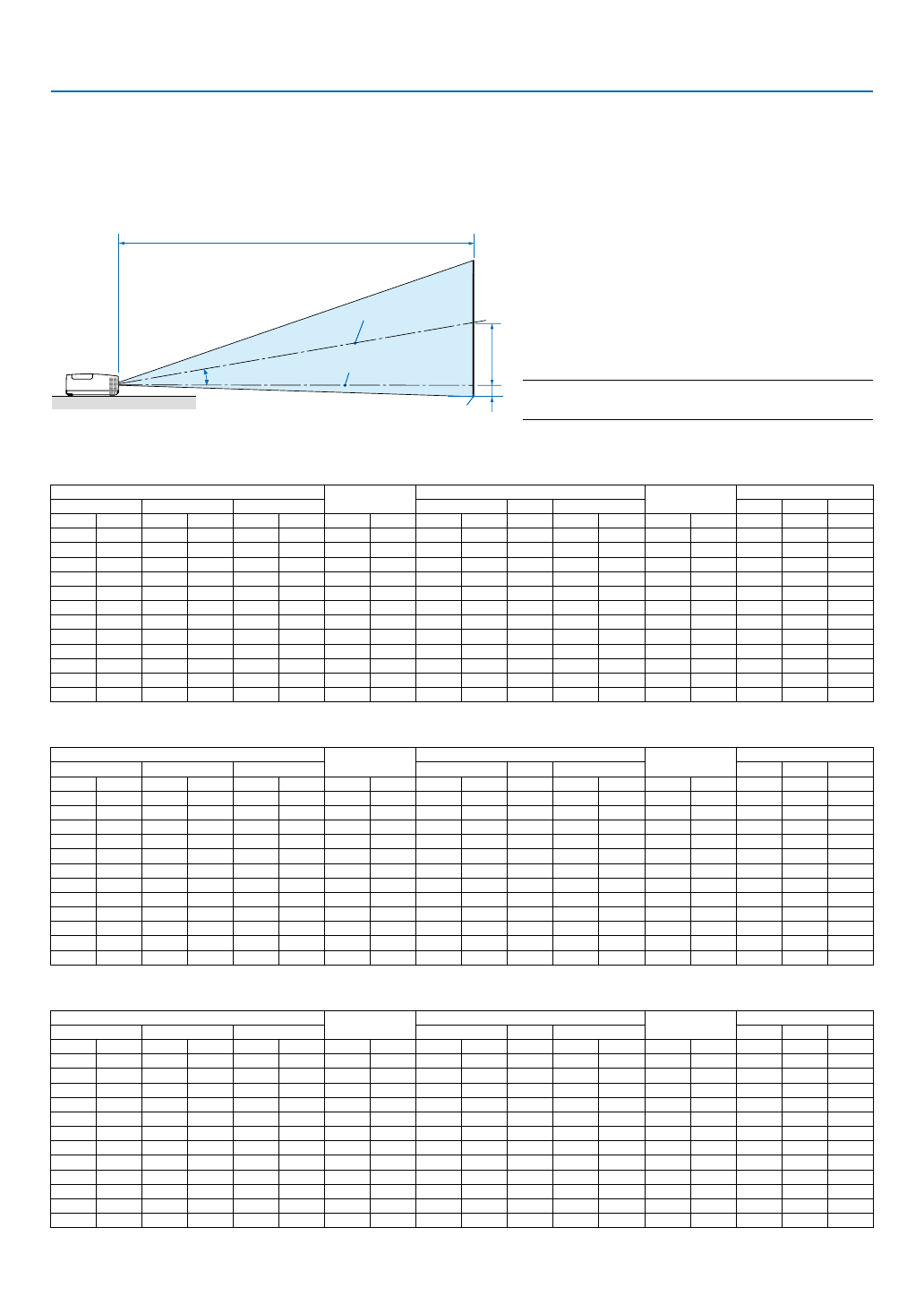

Расстояние проекции и размер экрана
Следующее показывает надлежащие относительные положения проектора и экрана. Смотрите таблицу для опреде-
ления положения установки.
Таблица расстояний
B = вертикальное расстояние между центром
объектива и центром экрана
С = Расстояние до проекции
D = Вертикальное расстояние между центром
объектива и нижней частью экрана (верх
экрана при использовании на потолке)
α
= Угол проекции
ПРИМЕЧАНИЕ: Значения в таблицах являются расчетными величи-
нами и могут отличаться от действительных.
[MC453X]
Размер экрана
B
C
D
α
Диагональ
Ширина
Высота
широкий
теле
широкий
теле
дюйм
мм
дюйм
мм
дюйм
мм
дюйм
мм
дюйм
мм
-
дюйм
мм
дюйм
мм
градус
-
градус
30
762
24
610
18
457
6
163
35
900
-
43
1083
-3
-65
10,3
-
8,6
40
1016
32
813
24
610
9
218
47
1204
-
57
1448
-3
-87
10,3
-
8,6
60
1524
48
1219
36
914
13
327
71
1812
-
86
2179
-5
-130
10,2
-
8,5
80
2032
64
1626
48
1219
17
436
95
2421
-
115
2910
-7
-174
10,2
-
8,5
100
2540
80
2032
60
1524
21
545
119
3029
-
143
3641
-9
-217
10,2
-
8,5
120
3048
96
2438
72
1829
26
653
143
3637
-
172
4372
-10
-261
10,2
-
8,5
150
3810
120
3048
90
2286
32
817
179
4550
-
215
5468
-13
-326
10,2
-
8,5
180
4572
144
3658
108
2743
39
980
215
5462
-
258
6564
-15
-391
10,2
-
8,5
200
5080
160
4064
120
3048
43
1089
239
6070
-
287
7295
-17
-435
10,2
-
8,5
240
6096
192
4877
144
3658
51
1307
287
7287
-
345
8756
-21
-522
10,2
-
8,5
270
6858
216
5486
162
4115
58
1470
323
8199
-
388
9853
-23
-587
10,2
-
8,5
300
7620
240
6096
180
4572
64
1634
359
9112
-
431
10949
-26
-652
10,2
-
8,5
[ME453X]
Размер экрана
B
C
D
α
Диагональ
Ширина
Высота
широкий
теле
широкий
теле
дюйм
мм
дюйм
мм
дюйм
мм
дюйм
мм
дюйм
мм
-
дюйм
мм
дюйм
мм
градус
-
градус
30
762
24
610
18
457
6
157
31
778
-
52
1327
-3
-71
11,4
-
6,8
40
1016
32
813
24
610
8
210
42
1056
-
70
1788
-4
-95
11,2
-
6,7
60
1524
48
1219
36
914
12
314
63
1612
-
107
2710
-6
-143
11,0
-
6,6
80
2032
64
1626
48
1219
17
419
85
2168
-
143
3632
-8
-191
10,9
-
6,6
100
2540
80
2032
60
1524
21
524
107
2724
-
179
4554
-9
-238
10,9
-
6,6
120
3048
96
2438
72
1829
25
629
129
3280
-
216
5476
-11
-286
10,8
-
6,5
150
3810
120
3048
90
2286
31
786
162
4114
-
270
6859
-14
-357
10,8
-
6,5
180
4572
144
3658
108
2743
37
943
195
4948
-
324
8242
-17
-429
10,8
-
6,5
200
5080
160
4064
120
3048
41
1048
217
5504
-
361
9164
-19
-476
10,8
-
6,5
240
6096
192
4877
144
3658
50
1257
260
6616
-
433
11008
-23
-572
10,8
-
6,5
270
6858
216
5486
162
4115
56
1414
293
7450
-
488
12391
-25
-643
10,8
-
6,5
300
7620
240
6096
180
4572
62
1572
326
8284
-
542
13774
-28
-714
10,7
-
6,5
[ME423W/ME383W]
Размер экрана
B
C
D
α
Диагональ
Ширина
Высота
широкий
теле
широкий
теле
дюйм
мм
дюйм
мм
дюйм
мм
дюйм
мм
дюйм
мм
-
дюйм
мм
дюйм
мм
градус
-
градус
30
762
25
646
16
404
6
154
30
755
-
51
1291
-2
-48
11,5
-
6,8
40
1016
34
862
21
538
8
206
40
1025
-
69
1740
-3
-64
11,3
-
6,7
60
1524
51
1292
32
808
12
309
62
1565
-
104
2638
-4
-95
11,2
-
6,7
80
2032
68
1723
42
1077
16
411
83
2105
-
139
3536
-5
-127
11,1
-
6,6
100
2540
85
2154
53
1346
20
514
104
2645
-
175
4434
-6
-159
11,0
-
6,6
120
3048
102
2585
64
1615
24
617
125
3186
-
210
5332
-8
-191
11,0
-
6,6
150
3810
127
3231
79
2019
30
771
157
3996
-
263
6679
-9
-238
10,9
-
6,6
180
4572
153
3877
95
2423
36
926
189
4806
-
316
8025
-11
-286
10,9
-
6,6
200
5080
170
4308
106
2692
40
1028
210
5346
-
351
8923
-13
-318
10,9
-
6,6
240
6096
204
5169
127
3231
49
1234
253
6427
-
422
10719
-15
-381
10,9
-
6,6
270
6858
229
5816
143
3635
55
1388
285
7237
-
475
12066
-17
-429
10,9
-
6,6
300
7620
254
6462
159
4039
61
1543
317
8048
-
528
13413
-19
-477
10,8
-
6,6
Центр экрана
Центр объектива
Низ экрана
