6
1. Введение

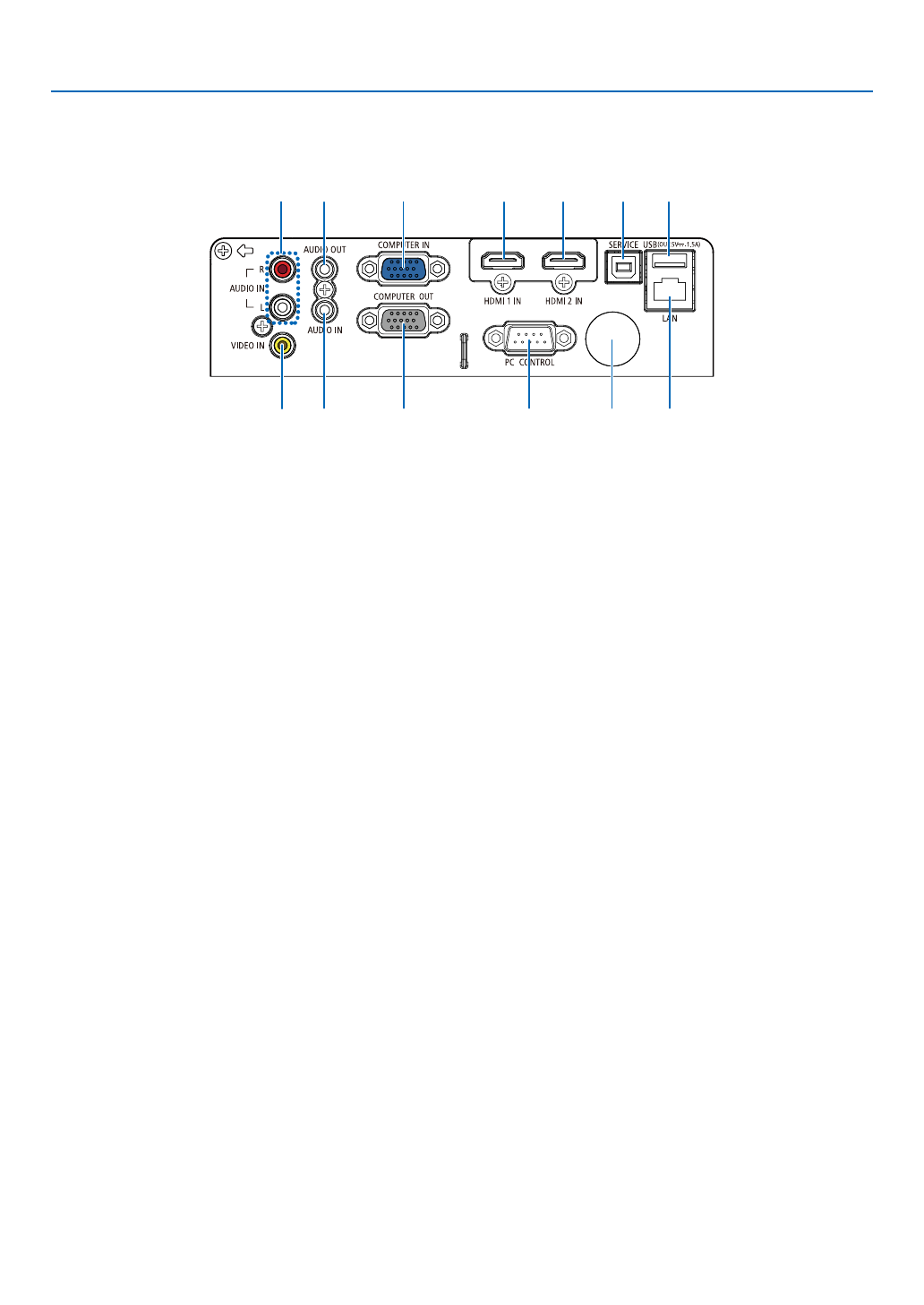

Функции панели разъемов
1. COMPUTER IN/Компонентный входной разъем
(Mini D-Sub 15 Pin)
(
→
стр.
71
75
)
2. Мини-гнездо COMPUTER AUDIO IN
(стереофоническое мини-гнездо)
(
→
стр.
71
75
)
3. Входной разъем HDMI 1 (тип A)
(
→
стр.
71
72
76
)
4. Входной разъем HDMI 2 (тип A)
(
→
стр.
71
72
76
)
5. СЕРВИСНЫЙ порт (USB Type B)
(только для обслуживания)
6. Разъем COMPUTER OUT (Mini D-Sub 15 Pin)
(
→
стр.
73
)
7. Мини-гнездо AUDIO OUT (стереофоническое
мини-гнездо)
(
→
стр.
73
)
8. Разъем VIDEO IN (RCA)
(
→
стр.
74
)
9. VIDEO AUDIO IN L/MONO, R (RCA)
(
→
стр.
74
)
10. Порт LAN (RJ-45)
(
→
стр.
77
)
11. Порт USB (тип A)
Для USB-накопителя
(
→
стр.
12. Порт PC CONTROL (D-Sub 9 Pin)
(
→
стр.
)
К этому порту можно подключить персональный
компьютер или систему управления. В результате
проектором можно управлять с помощью серийного
протокола связи. Для авторов собственных программ
на стр.
99
приведены типичные коды управления с ПК.
13. Задний датчик дистанционного управления
(
→
12
10
5
9
8
1
2
3
4
11
7
6
13
Содержание
- 2 ПРИМЕЧАНИЯ
- 3 Важная информация; Предостережения относительно безопасности; Меры предосторожности; ВНУТРЕННИЕ КОМПОНЕНТЫ НАХОДЯТСЯ ПОД ВЫСОКИМ НАПРЯЖЕНИЕМ.; Утилизация использованного изделия; соответствующем способе утилизации.
- 4 ii; Важные меры безопасности; ВНИМАНИЕ
- 5 iii; Размещение проектора в горизонтальном положении; Соблюдайте осторожность, когда поднимаете проектор.
- 6 iv
- 7 Характеристики лампы; Информация о режиме работы на большой высоте
- 9 vii; Оглавление
- 10 viii
- 11 ix
- 12 Комплектация; торговому представителю.
- 13 Ознакомление с проектором; Об этом руководстве пользователя
- 14 Название деталей проектора
- 15 Задний
- 16 Важнейшие функции; Кнопки громкости
- 17 Функции панели разъемов; COMPUTER IN/Компонентный входной разъем; приведены типичные коды управления с ПК.; Задний датчик дистанционного управления
- 18 Название элементов пульта дистанционного управления; Инфракрасный передатчик
- 19 Установка элемента питания; • Обращайтесь с пультом дистанционного управления бережно.
- 20 Порядок проецирования изображения; - Автоматическая оптимизация сигнала компьютера (
- 21 Подключение компьютера/Подсоединение силового кабеля; Подсоедините прилагаемый силовой кабель к проектору.; время нормальной работы проектора.
- 22 Включение проектора; кнопку POWER ON на пульте дистанционного управле-
- 23 Выбор источника; Выбор компьютера или источника видеосигнала
- 24 Регулировка размера и положения изображения; рования или колесико «Фокус».
- 25 Настройте ножку для регулирования наклона; Поднимите и удерживайте настраиваемый рычаг ножки для регу-
- 26 Используйте колечко FOCUS для получения наилучшего фокуса.
- 27 Коррекция трапецеидальных искажений [ТРАПЕЦИЯ]; для регулировки трапецеидальных искажений.; Угловая коррекция
- 28 Автоматическая оптимизация сигнала компьютера; Настройка изображения с помощью автоматической настройки; Автоматическая оптимизация изображения компьютера. (КОМПЬЮТЕР); Увеличение или уменьшение громкости; Уровень звука из динамика или аудио выхода может быть
- 29 Выключение проектора; Чтобы выключить проектор:; Сначала нажмите на кнопку; но нажмите кнопку
- 30 При перемещении проектора
- 31 Отключение изображения и звука; режения, яркость лампы может не вернуться к исходному уровню.; Фиксация изображения; нажатие возобновит движение.; Увеличение изображения; Увеличение картинки возможно до четырехкратного размера.
- 33 Использование VIEWER; Функция просмотра памяти; Содержимое, проецируемое функцией просмотра памяти; Максимальное разрешение:; Экран просмотра памяти на дисплее; ) Для переключения на нужные элементы используйте кнопку; Воспроизвести изображение; • Полноэкранный режим просмотра; Воспроизвести слайд; производиться автоматически.
- 34 Использование функции «ПРОСМОТР»; Прекращение работы функции просмотра памяти
- 35 Использование экранного меню; Обзор элементов меню; фаза», чтобы настроить параметры в соответствии с форматом VGA.
- 36 Список элементов меню
- 39 КОМПЬЮТЕР; Выбор компьютера, подключенного к входу COMPUTER.; ВИДЕО
- 40 для выбора меню «Изображение», затем нажмите кнопку
или - 41 для настройки положения по вертикали.
- 43 Выберите эту функцию, чтобы настроить цвет фона.
- 44 Выберите компьютерную систему вручную.
- 45 Описания и функции меню [Настройка цвета]; Прямое действие
- 47 для выбора нужного элемента.; Включение режима питания, когда шнур питания подключен к розетке.
- 48 для настройки уровней.; для выбора нужного меню.
- 49 для переключения в нужное меню.; Выбор времени охлаждения после выключения проектора.
- 50 для переключения канала с входным сигналом с субтитрами.
- 52 Выберите эту функцию, чтобы настроить звук.; включите настройку изображения или звука.
- 53 Авто; Звук; подключаться к аудиосигналу отдельно.; Настройка эквалайзера HDMI
- 54 Работа с меню; для выбора меню «Дополнительно», затем нажмите кнопку
или - 55 Трапеция
- 57 Коррекция кривизны
- 59 Настройка изображения сетки
- 60 ) Для переключения на нужный элемент используйте кнопку
- 62 Шаги по эксплуатации
- 63 Отобразится экран ИДЕНТИФИКАТОР УПРАВЛЕНИЯ.; удерживая кнопку ID SET на пульте дистанционного управления.
- 64 чезнет значок замены лампы.
- 67 жения экранного меню. Нажмите кнопку
- 68 Операция управления сетью; Подготовка; Войдите в меню сетевых настроек
- 69 Вход через веб-браузер; Подключение компьютера
- 73 Установка и подключение; Настройка экрана и проектора; установите примерно на расстоянии 3,0 м от передней части.
- 74 установите примерно на расстоянии 2,7 м от передней части.
- 76 установите примерно на расстоянии 3,2 м от передней части.
- 78 установите примерно на расстоянии 2,6 м от передней части.
- 81 ратитесь к дилеру NEC.
- 82 Выполнение подключений
- 83 Активация внешнего экрана компьютера; Предупреждения при использовании сигнала DVI
- 84 емого компьютерного аналогового изображения.
- 88 Подключение устройства беспроводной локальной сети USB; не сможете использовать беспроводную локальную сеть.
- 89 Нажмите кнопку POWER, чтобы выключить проектор и
- 90 Подключите к проектору компьютер по проводной локальной сети. (
- 91 Подключение к сети; Действия, которые необходимо выполнить, подключая
- 92 Подключение к MultiPresenter; • Выполните СЕТЕВЫЕ НАСТРОЙКИ проектора. (; При подключении с помощью проводной сети; Отобразится начальный экран MultiPresenter.; При подключении с помощью беспроводной сети; Отображается стартовый экран MultiPresenter.
- 93 Техническое обслуживание; Чистка фильтров; ПРЕДУПРЕЖДЕНИЕ; может привести к пожару.; Нажмите кнопку, чтобы освободить блок фильтра и выньте; • Извлеките фильтр из крышки фильтра.; Удалите пыль из фильтра и крышки фильтра.
- 94 Вложите блок фильтра обратно в корпус проектора.
- 95 Очистка объектива; пластиковую поверхность объектива.; Чистка корпуса; Если он сильно загрязнен, используйте слабое чистящее средство.
- 96 Замена лампы и фильтров; Сбросьте время наработки лампы и время наработки фильтров (; Замена лампы
- 97 Убедитесь, что корпус лампы достаточно остыл перед его удалением.
- 98 На этом замена лампы заканчивается.
- 99 Нажмите кнопку, чтобы освободить блок фильтра и; • Почистите снаружи и внутри.; Вставьте новый фильтр в крышку фильтра.
- 100 На этом замена фильтра заканчивается.; Чтобы сбросить время наработки лампы и время наработки фильтров:
- 101 Поиск и устранение неисправностей; Функции индикаторов; Индикатор POWER; Сообщение индикатора (сообщение о состоянии)
- 102 Сообщение индикатора (сообщение об ошибке)
- 103 Технические характеристики; Оптический; Электрические параметры
- 104 Механические характеристики
- 106 Габаритные размеры корпуса
- 108 Предназначение штырьков входного разъема D-Sub COMPUTER
- 109 Перечень совместимых входных сигналов
- 110 » показывает, что источник входного сигнала НЕ поддерживается.
- 111 Коды управления и кабельные соединения ПК; Коды управления ПК; Протокол связи
- 113 Контрольный перечень возможных неисправностей; решить Вашу проблему.; Частота возникновения; всегда; Питание; Прочее
- 115 ЗАРЕГИСТРИРУЙТЕ ВАШ ПРОЕКТОР! (для жителей Соединенных; гарантии на детали, работу и сервисную программу InstaCare.
