1. Введение

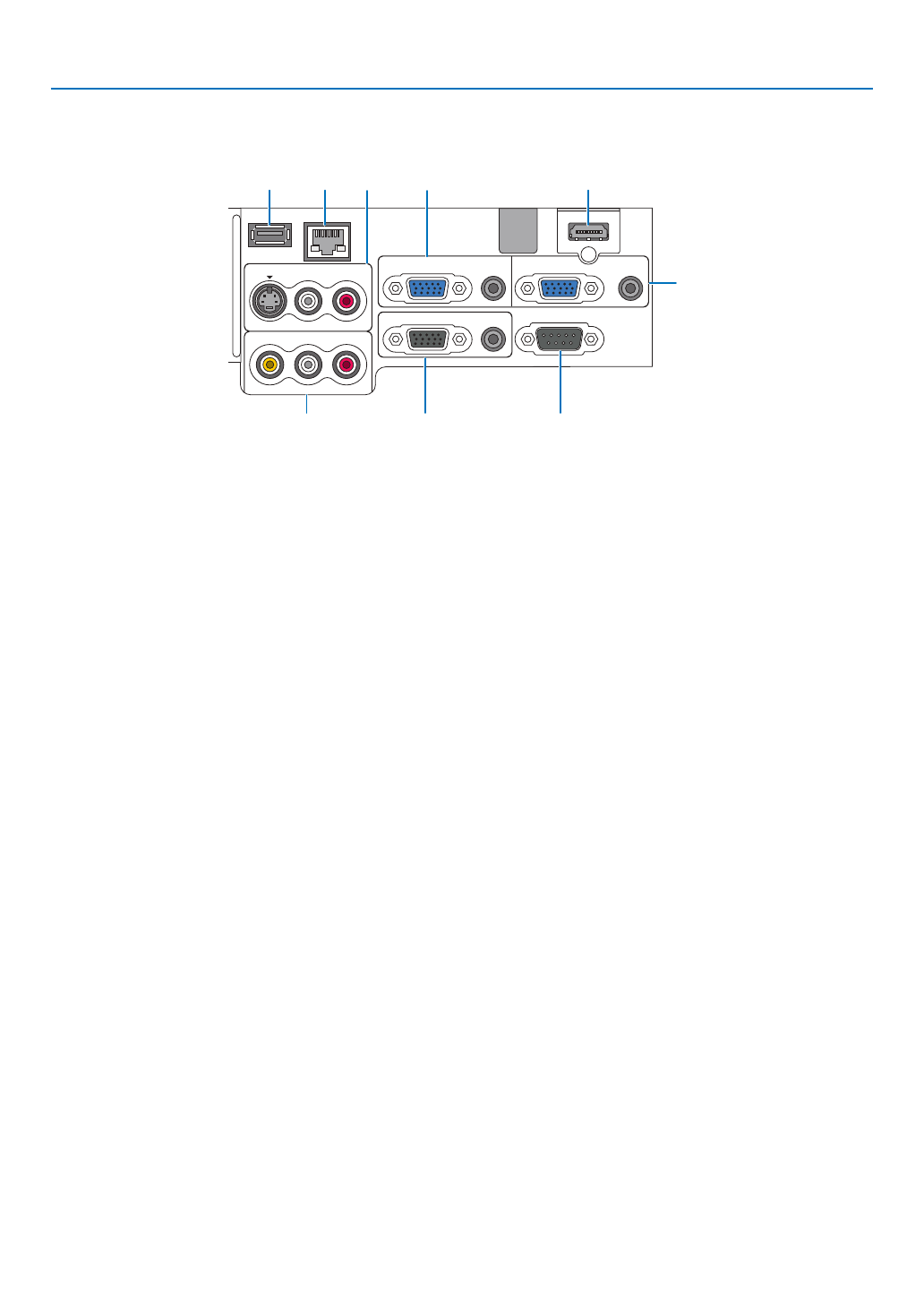

Характеристика панели разъемов
1. Разъем COMPUTER 1 IN/COMPONENT 1 IN (15-штырь-
ковый мини-разъем D-Sub)
(
→
AUDIO IN (стереофоническое мини-гнездо)
(
→
2. Разъем COMPUTER 2 IN/COMPONENT 2 IN (15-штырь-
ковый мини-разъем D-Sub)
(
→
AUDIO IN (стереофоническое мини-гнездо)
(
→
3. Разъем HDMI IN (19-штырьковый HDMI тип A)
(
→
4. Разъем S-VIDEO IN (4-штырьковый мини-разъем DIN)
(
→
AUDIO L/MONO, R (RCA)
(
→
5. Разъем VIDEO IN (RCA)
(
→
AUDIO L/MONO, R (RCA)
(
→
6. Разъем MONITOR OUT (15-штырьковый мини-разъ-
ем D-Sub)
(
→
AUDIO OUT (стереофоническое мини-гнездо)
(
→
7. Порт РC CONTROL (9-штырьковый разъем D-Sub)
(
→
Данный порт используется для подключения ПК или
системы управления, а также для управления проек-
тором через последовательный кабель. Это позволяет
осуществлять управление проектором с помощью пос-
ледовательного протокола связи. Необходим серийно
выпускаемый поперечный кабель RS232C для исполь-
зования этого порта.Вы также можете управлять своим
проектором, используя имеющуюся PC Control Utility 3.0
(можно скачать с нашего сайта: http:www.nec-pj.com).
Для этого сначала Вы должны установить PC Control
Utility 3.0 на своём компьютере.Если Вы пишете свою
собственную программу, то типичные коды управле-
ния ПК представлены на странице
8. Порт USB (тип A) (
→
9. Порт LAN (RJ-45) (
→
Действительное расположение разъемов на панели может немного отличаться от приведенного на рисунке, однако
это не влияет на работу проектора.
W
IR
E
L
E
S
S
W
IR
E
L
E
S
S
USB
(
LAN
)
VIDEO IN
AUDIO IN
USB
LAN
AUDIO IN
HDMI IN
AUDIO IN
COMPUTER /
COMPONENT 2 IN
COMPUTER /
COMPONENT 1 IN
PC CONTROL
MONITOR OUT
AUDIO OUT
S-VIDEO IN
AUDIO IN
L/MONO
L/MONO
R
R
2
6
7
5
1
10
4
3
8
9
