107
6. Установка и подключение
ПРИМЕЧАНИЕ: Данный проектор несовместим с выходами декодированного видеосигнала коммутатора NEC ISS-6020.
ПРИМЕЧАНИЕ: Изображение может отображаться неправильно, если источник видео будет воспроизводиться через доступный на рынке преобразователь
развертки.
Причина обуславливается тем, что при стандартных настройках проектор будет обрабатывать видеосигнал как сигнал компьютера. В таком случае
выполните следующее.
* Если при отображении изображения затемнена верхняя и нижняя часть экрана или темное изображение отображается некорректно:
Спроецируйте изображение так, чтобы оно заполнило экран, после чего нажмите кнопку AUTO ADJ. на пульте дистанционного управления или корпусе
проектора.
Включение внешнего экрана компьютера
Наличие изображения на экране ноутбука не обязательно означает, что сигнал передается на проектор.
При использовании ПК-совместимого лэптопа внешний экран можно включать/выключать при помощи комбинации функциональных клавиш.
Обычно для включения/выключения внешнего экрана используется комбинация клавиши «Fn» и одной из 12 функциональных клавиш. Например, для включения/
выключения внешнего экрана в лэптопах NEC используется комбинация Fn + F3, а в лэптопах Dell - комбинация клавиш Fn + F8.

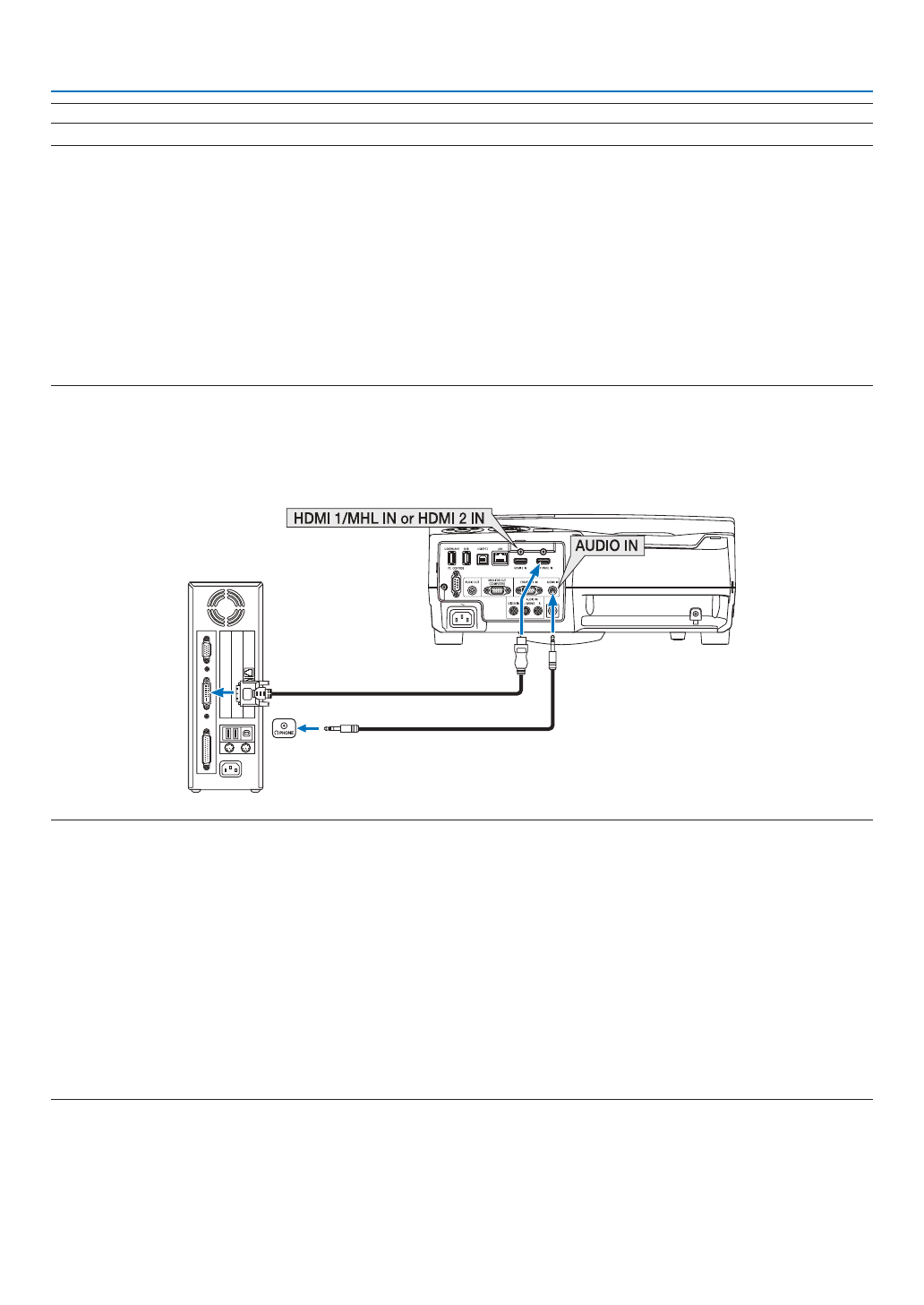

Предупреждения при использовании сигнала DVI
• Если компьютер оборудован выходным разъемом DVI, используйте доступный в продаже преобразовательный кабель
для подключения компьютера к входному разъему HDMI 1/MHL или HDMI 2 проектора (вход только для цифровых
видеосигналов).
ПРИМЕЧАНИЕ: Во время просмотра цифрового сигнала DVI
• Перед подключением выключите питание компьютера и проектора.
• Если видеодека подключена через преобразователь стандарта развертки и т.д., отображение может быть некорректным во время перемотки вперед
или назад.
• Используйте кабель DVI-к-HDMI, совместимый с исправленным стандартом 1.0 DDWG (рабочая группа цифрового индикатора) DVI (цифровой графический
интерфейс пользователя). Длина кабеля должна быть в пределах 197"/5 м.
• Выключите проектор и ПК прежде, чем подсоединить кабель DVD-к-HDMI.
• Для проецирования цифрового сигнала DVI: Соедините кабели, включите проектор и выберите вход HDMI. И, наконец, включите ПК.
Если этого не сделать, то может не активироваться цифровой выход графического адаптера, в результате чего не будет показываться изображение. Если
это произойдет, перезапустите компьютер.
• Не отсоединяйте кабель DVD-к-HDMI во время работы проектора. Если отсоединить и заново подсоединить сигнальный кабель, то изображение может
показываться некорректно. Если это произойдет, перезапустите компьютер.
• Разъемы видеовхода COMPUTER (КОМПЬЮТЕР) поддерживают функцию Windows Plug and Play.
• Чтобы подключить компьютер Mac, может понадобиться адаптер сигналов Mac (продается отдельно).
