8. Приложение
❾
Коды управления ПК и кабельное соединение
Коды управления ПК
Функция
Код данных
ПИТАНИЕ
ВКЛЮЧЕНО
02Н 00Н 00Н 00Н 00Н 02Н
ПИТАНИЕ
ОТКЛЮЧЕНО
02H 01H 00H 00H 00H 03H
ВЫБОР
ВХОДНОГО
РАЗЪЕМА
HDMI 02H 03H 00H 00H 02H 01H A1H A9H
ВЫБОР
ВХОДНОГО
РАЗЪЕМА
DisplayPort
02H 03H 00H 00H 02H 01H A6H AEH
ВЫБОР
ВХОДНОГО
РАЗЪЕМА
BNC
02H 03H 00H 00H 02H 01H 02H 0AH
ВЫБОР
ВХОДНОГО
РАЗЪЕМА
BNC
(КВ) 02H 03H 00H 00H 02H 01H 06H 0EH
ВЫБОР
ВХОДНОГО
РАЗЪЕМА
BNC(Y/C) 02H 03H 00H 00H 02H 01H 0BH 13H
ВЫБОР
ВХОДНОГО
РАЗЪЕМА
COMPUTER
02H 03H 00H 00H 02H 01H 01H 09H
ВЫБОР
ВХОДНОГО
РАЗЪЕМА
HDBaseT 02H 03H 00H 00H 02H 01H 20H 28H
ВЫБОР
ВХОДНОГО
РАЗЪЕМА
SLOT
02H 03H 00H 00H 02H 01H ABH B3H
ВЫКЛЮЧЕНИЕ
ИЗОБРАЖЕНИЯ
ВКЛ� 02H 10H 00H 00H 00H 12H
ВЫКЛЮЧЕНИЕ
ИЗОБРАЖЕНИЯ
ВЫКЛ� 02H 11H 00H 00H 00H 13H
ПРИМЕЧАНИЕ: Если вам нужен полный перечень кодов управления ПК, обратитесь к местному продавцу данной продукции.
Кабельные соединения
Протокол связи
Скорость передачи в бодах �����������38400 бит/с
Длина данных ��������������������������������8 бит
Контроль четности �������������������������Контроль четности не производится
Стоповый бит ����������������������������������Один бит
Х вкл�/откл� �������������������������������������Отсутствует
Процедура связи ����������������������������Полный дуплекс
ПРИМЕЧАНИЕ: Для длинных кабелей может быть рекомендована более низкая скорость передачи в бодах - это зависит от оборудования.

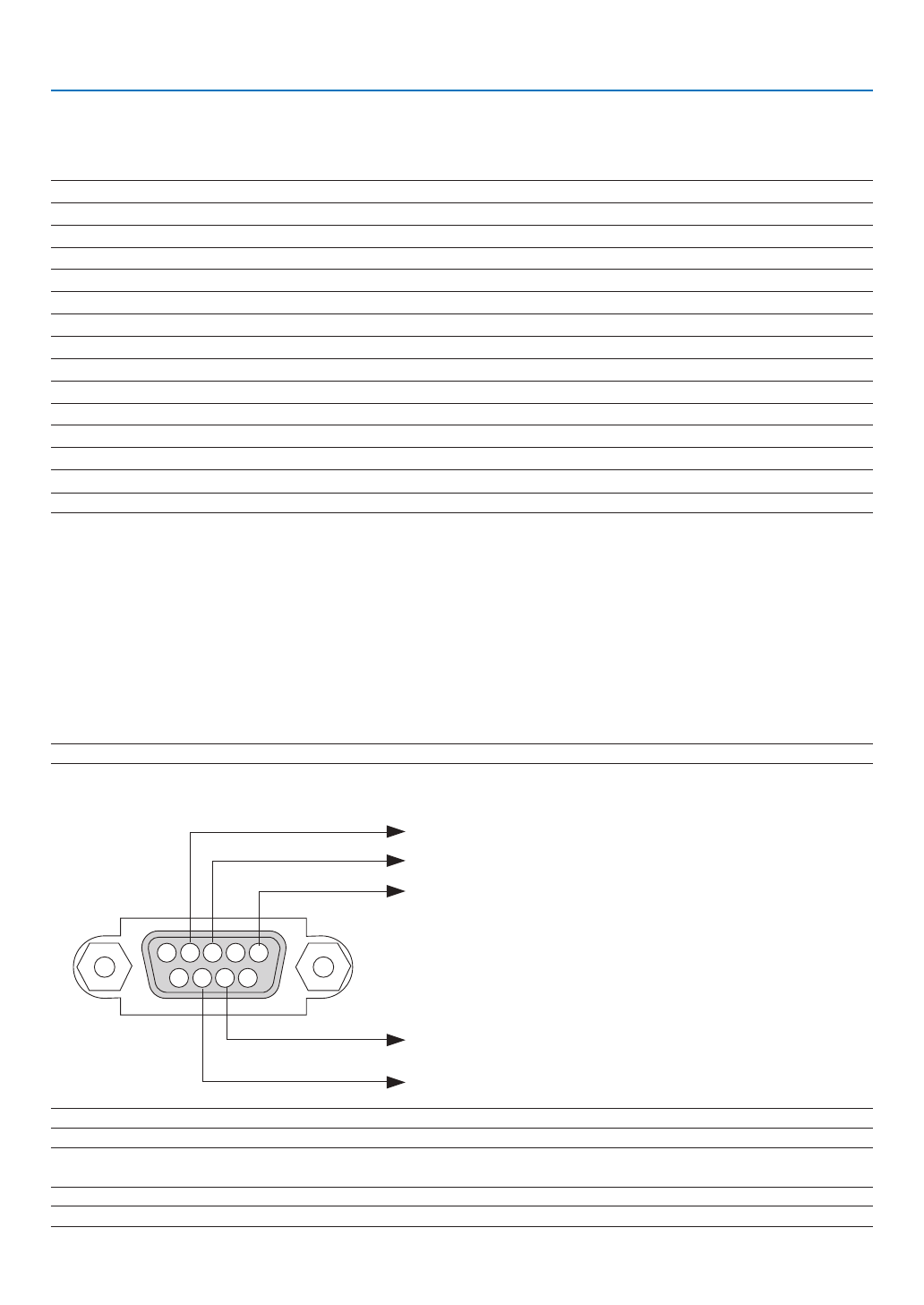

Разъем PC Control (9-штыревой разъем типа D)
ПРИМЕЧАНИЕ 1: Контакты 1, 4, 6 и 9 не используются.
ПРИМЕЧАНИЕ 2: Чтобы упростить кабельное соединение, соедините контакты «Request to Send» («Запрос передачи») и «Clear to Send» («Готовность к приему»)
на обоих концах кабеля.
ПРИМЕЧАНИЕ 3: Для кабелей большой длины рекомендуется с помощью меню проектора установить скорость коммуникации до 9600 бит/с.
1
5
2
4
3
6 7
9
8
К GND ПК
К RxD ПК
К TxD ПК
К RTS ПК
К CTS ПК
