8. Приложение
Диапазон сдвига объектива
Данный проектор оснащен функцией сдвига объектива для настройки положения проецируемого изображения при
помощи кнопок LENS SHIFT (
→
стр.
). Объектив можно сдвинуть в приведенном ниже диапазоне.
ПРИМЕЧАНИЕ:
• Не используйте функцию сдвига объектива при проецировании портретных изображений. Используйте эту функцию с одним из следующих объективов в
центральном положении: NP16FL, NP17ZL, NP18ZL, NP19ZL, NP20ZL, NP21ZL или NP31ZL. При использовании объектива NP39ML выберите [ТИП] для [ПОЛОЖЕНИЕ
ОБЪЕКТИВА] в параметре [УСТАНОВКА (2)] в меню [ВКЛ.] в экранном меню для сдвига объектива в нужное положение.

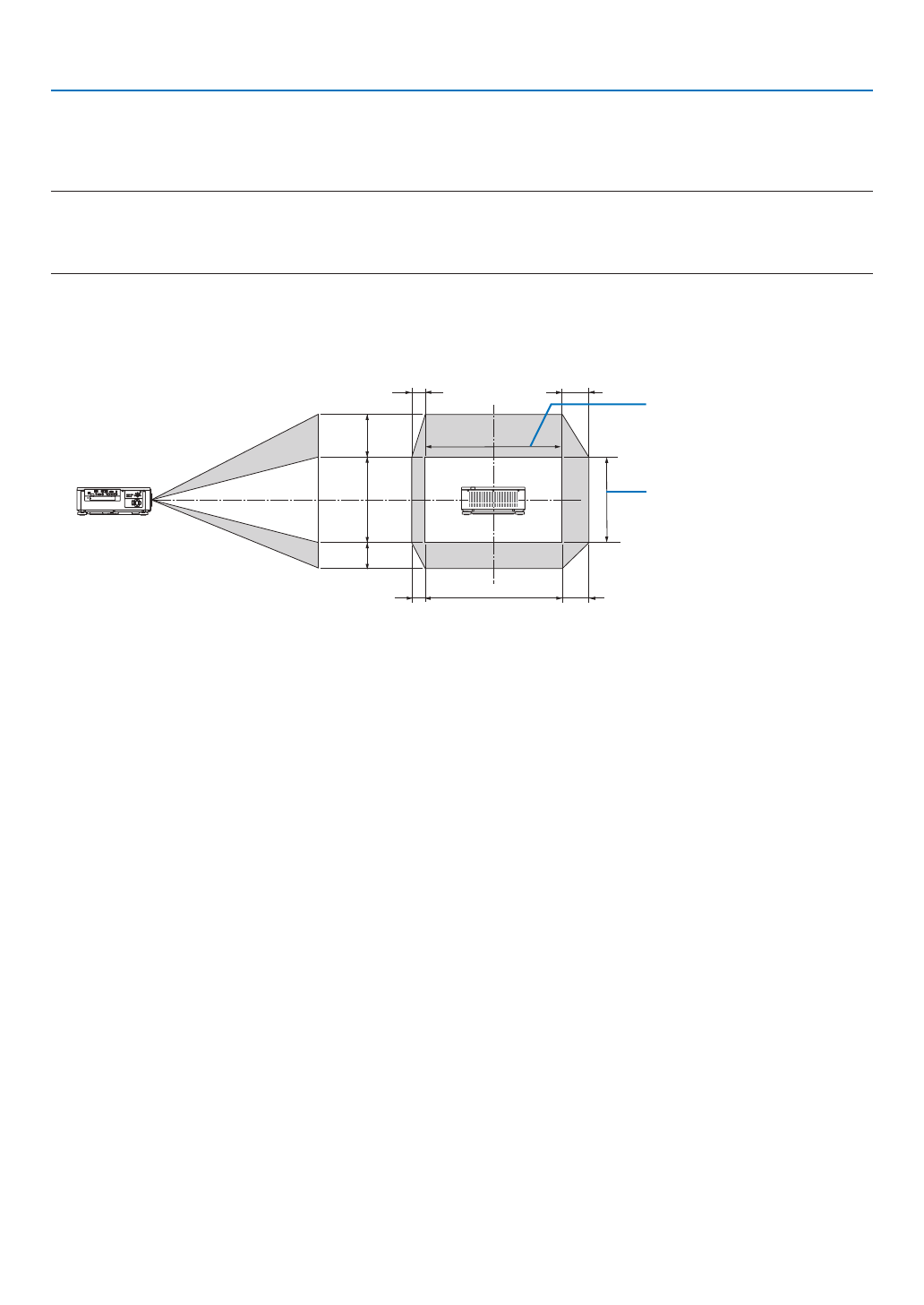

Обозначения: V «Вертикально» относится к высоте экрана и H «Горизонтально» относится к ширине экрана. Диапазон
сдвига объектива выражается как коэффициент высоты и ширины соответственно.
100%V
50%V
30%V
100%H
20%H
10%H
10%H
20%H
Высота проецируемого изо-
бражения
Ширина проецируемого изо-
бражения
* Диапазон сдвига объектива такой же для потолочной установки.
(Пример) При использовании для проецирования на экране 150"
Согласно «Таблице размеров экрана» (
→
стр.
), H = 127,2"/323,1 см, V = 79,5"/201,9 см.
Диапазон регулировки в вертикальном направлении: проецируемое изображение можно передвигать вверх — на 0,5
× 79,5"/201,9 см
≈
39,8"/101 см, вниз — примерно на 39,8"/101 см (когда объектив находится в центральном положении).
Диапазон регулировки в горизонтальном направлении: проецируемое изображение можно передвигать влево на 0,15
× 127,2"/323,1 см
≈
19,1"/48 см, вправо примерно на 19,1"/48 см.
* Действительные значения могут отличаться на несколько процентов, так как расчет является приблизительным.
