6
1. Введение
❸

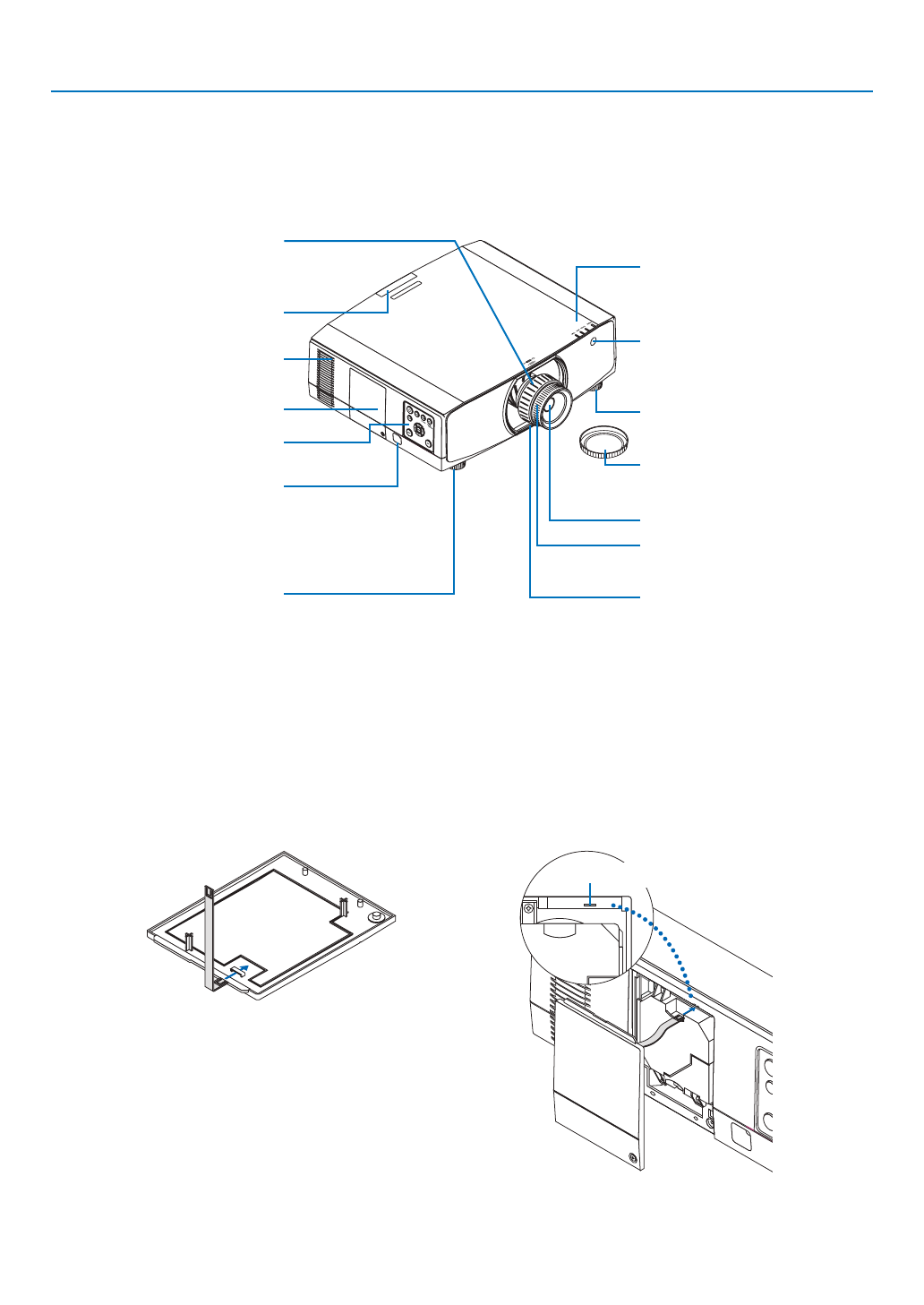

Названия деталей проектора
Лицевая/верхняя сторона
Объектив продается отдельно. Описание ниже – для проектора с установленным объективом NP13ZL.
Элементы управления
(
→
)
Объектив
Дистанционный датчик (располо-
жен на лицевой и тыльной стороне)
(
→
стр.
)
Дистанционный датчик
(
→
стр.
)
Рычаг изменения фокусного рас-
стояния/кольцо масштабирования
(
→
стр.
)
Крышка объектива
(Дополнительные объективы по-
ставляются с крышкой объектива.)
Кольцо фокусировки
(
→
стр.
)
Ножка для регулирования наклона
(
→
стр.
)
Индикаторы
(
→
стр.
Кнопка отсоединения объектива
(
→
стр.
)
Регулируемая ножка для регулирова-
ния наклона
(
→
стр.
)
Выпускное отверстие
Отсюда выходит нагретый воздух.
Прикрепление ремешка
Перед началом использования прикрепите ремешки к крышке отсека лампы и крышке фильтра, чтобы предотвратить
их падение.
Крышка отсека лампы
Подготовка: снимите крышку отсека лампы с проектора.
Порядок установки крышки отсека лампы см. в разделе «Замена лампы» на стр.
1. Вставьте L-образную часть ремешка крышки отсека лампы (плоский бакелитовый ремешок) в выступ на
задней стороне крышки отсека лампы, как показано на рисунке ниже.
Отверстие для крепления ремешка
2. Вставьте противоположную сторону ремешка крышки отсека лампы в отверстие на корпусе проектора.
Крышка отсека лампы (
→
стр.
)
Защитная пряжка
Присоедините устройство защиты
от кражи.
В защитную пряжку можно вста-
вить проволоку или цепочку диа-
метром до 0,18 дюйма/4,6 мм.
