103

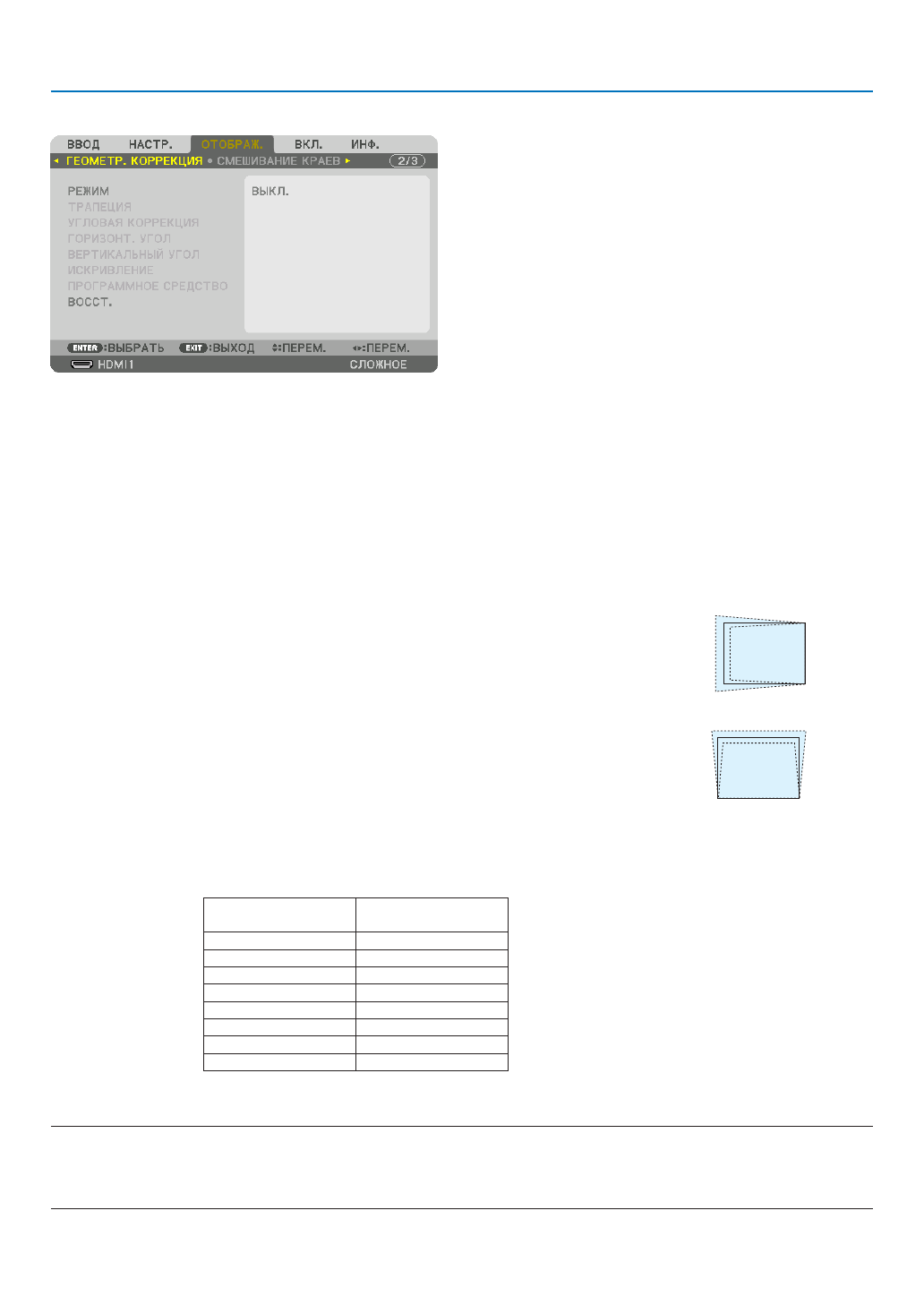

5. Использование экранного меню
[ГЕОМЕТР. КОРРЕКЦИЯ]
РЕЖИМ
Установите шаблон для коррекции искажений. Если выбрано [ВЫКЛ.], параметр [ГЕОМЕТР. КОРРЕКЦИЯ] утрачивает
действие.
Если необходимо изменить [УГОЛ МЕНЮ] или [ПОЛОЖЕНИЕ МЕНЮ], это обязательно нужно сделать перед выполне-
нием операции [ГЕОМЕТР. КОРРЕКЦИЯ]. Если любой из этих параметров будет изменен после выполнения операции
[ГЕОМЕТР. КОРРЕКЦИЯ], скорректированные значения будут сброшены до значений по умолчанию.
ТРАПЕЦИЯ
Откорректируйте искажение в горизонтальном и вертикальном направлениях.
ГОРИЗОНТАЛЬНО ���������������������������������������������Регулировка при проецировании на экран по диагонали�
ВЕРТИКАЛЬНОЕ �����������������������������������������������Регулировка при проецировании на экран сверху или снизу�
НАКЛОН �����������������������������������������������������������Корректировка искажения при выполнении коррекции трапецеидальных искажений, когда экран смещен в
вертикальном направлении с помощью сдвига объектива�
ПРОЕКЦИОННОЕ ОТНОШЕНИЕ �������������������������Настройка в соответствии с проекционным отношением используемого дополнительного объектива�
Название модели объ-
ектива
Диапазон регулировки
NP11FL
8
NP30ZL
8–10
NP12ZL
12–15
NP13ZL
15–30
NP14ZL
29–47
NP40ZL
8-11
NP41ZL
13-30
NP42ZL
30-60
* Значения для NP40ZL и NP42ZL – предварительные�
ПРИМЕЧАНИЕ:
• Когда питание подается на устройство, значение регулировки параметра [ТРАПЕЦИЯ], использованное ранее, сохраняется даже после того, как наклон
устройства изменяется.
• Так как [ТРАПЕЦИЯ] выполняет электрическую коррекцию, яркость может уменьшиться, а иногда может ухудшиться качество экрана.
