1. Введение

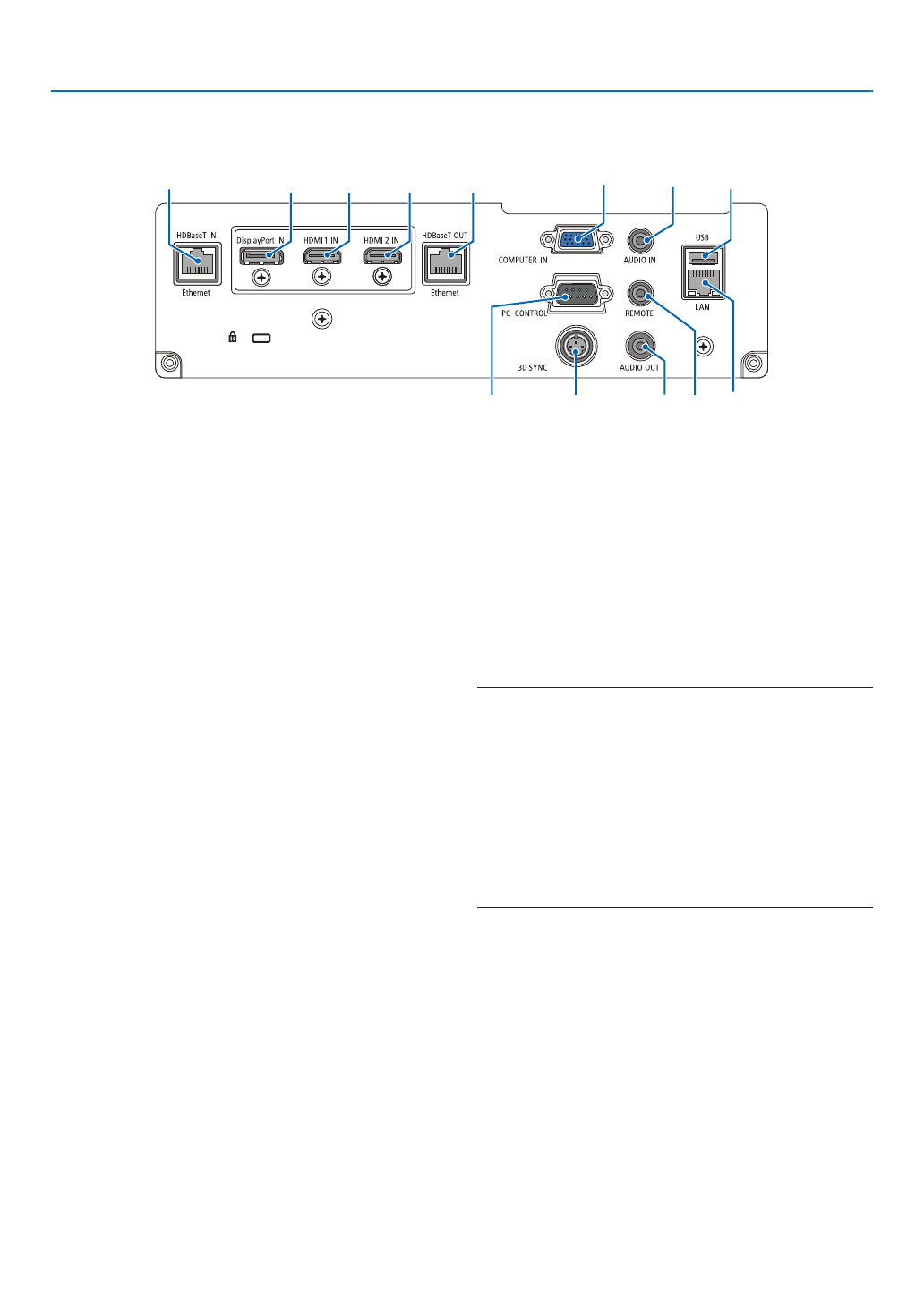

Разъемы
2
7
3
1
4
5
8
11
12
13 10
6
9
1. Разъем HDMI 1 IN (тип A)
(
→
стр.
,
)
2. Разъем HDMI 2 IN (тип A)
(
→
стр.
,
)
3. Разъем DisplayPort IN
(
→
стр.
4. COMPUTER IN/компонентный входной разъем
(15-штыревой миниатюрный разъем типа D)
(
→
стр.
)
5. Мини-джек COMPUTER AUDIO IN (Cтерео мини)
(
→
стр.
)
6. Порт HDBase T IN/Ethernet (RJ-45)
(
→
стр.
)
7. Порт HDBaseT OUT/Ethernet (RJ-45)
(
→
стр.
8. Мини-джек AUDIO OUT (Стерео мини)
(
→
стр.
,
)
9. Порт USB-A (тип А)
(
→
стр.
10. Порт LAN (RJ-45)
(
→
стр.
11. Разъем 3D SYNC (3-штыревой мини-разъем DIN)
(
→
стр.
12. Порт PC CONTROL (9-штыревой разъем типа D)
(
→
стр.
К этому порту можно подключить персональный
компьютер или систему управления. В результате
проектором можно управлять с помощью протокола
последовательной передачи данных. Для разработ-
чиков авторских программ на стр.
типичные коды управления с ПК.
13. Разъем REMOTE (Стерео мини)
Воспользуйтесь данным разъемом для проводного
пульта дистанционного управления проектора при
использовании пульта дистанционного управления
NEC для серий PX750U/PH1000U/PH1400U.
Подключите к проектору пульт дистанционного управ-
ления RD-465E при помощи имеющегося в продаже
кабеля для проводного дистанционного управления.
ПРИМЕЧАНИЕ:
• Если к разъему REMOTE подключен кабель дистанционного управления, ко-
манды с беспроводного пульта дистанционного управления выполняться
не будут.
• Если в меню [ДИСТАНЦИОННЫЙ ДАТЧИК] выбрано [HDBaseT] и проектор
подключен к имеющемуся в продаже передающему устройству, поддержи-
вающему HDBaseT, функции пульта дистанционного управления через ин-
фракрасный порт не будут выполняться, если передача сигналов пульта
дистанционного управления была настроена на передающем устройстве.
Однако, дистанционное управление с использованием инфракрасных лучей
можно выполнить, когда питание передающего устройства выключено.
