106
5. Использование экранного меню
ИСКРИВЛЕНИЕ
Откорректируйте искажение проецируемого изображения на таких поверхностях, как колонна или сфера.
ПРИМЕЧАНИЕ:
• Когда максимальный диапазон регулировки превышен, регулировка искажения недоступна. Установите проектор под оптимальным углом, так как по
мере корректировки, качество изображения ухудшается.
• Имейте в виду, что изображение будет не в фокусе из-за различий в расстояниях между периферией и центром экрана для проекций, обрезанных по углам,
например на колонне или сфере. Объективы с коротким фокусным расстоянием также не рекомендуются для проекций, обрезанных по углам, так как
изображение будет не в фокусе.
Способ настройки
1. Наведите курсор на пункт [ИСКРИВЛЕНИЕ] в меню [ГЕОМЕТР. КОРРЕКЦИЯ] и нажмите кнопку ENTER.
• Отобразится экран регулировки.
2. Нажимайте кнопки
▼▲◀▶
, чтобы выровнять курсор (квадрат синего цвета) с нужной точкой регулировки,
и нажмите кнопку ENTER.
• Курсор превратится в точку регулировки (желтого цвета).
3. С помощью кнопок
▼▲◀▶
настройте углы или стороны экрана, а затем нажмите кнопку ENTER.
• Курсор вернется к виду желтого квадрата.

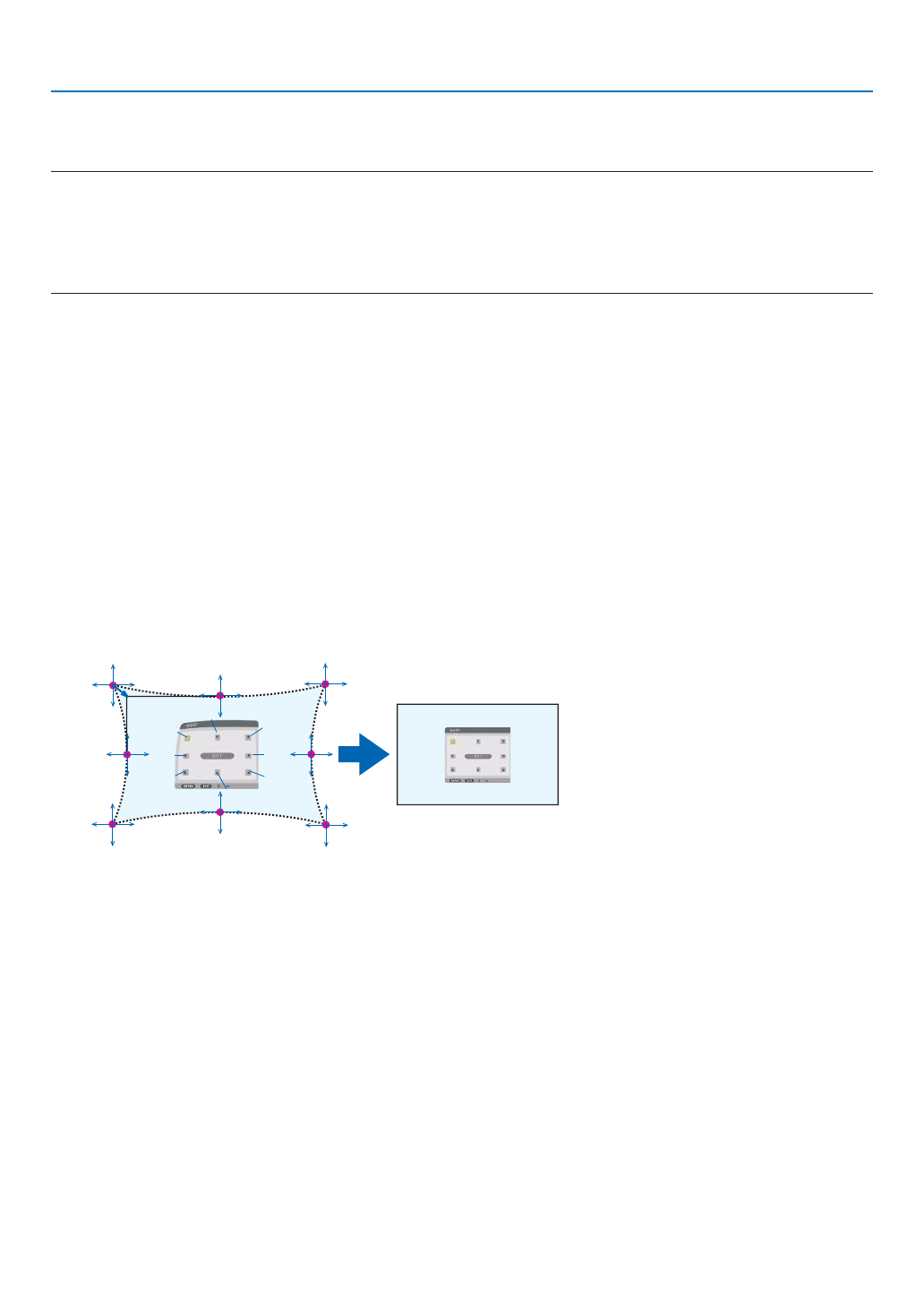

Объяснение коррекции искажений
• Восемь точек регулировки можно перемещать независимо друг от друга.
• Для левой и правой сторон используйте кнопки
◀
/
▶
для регулировки диапазона искажений, а кнопки
▼
/
▲
– для
регулировки пика искажений.
• Для верхней и нижней сторон используйте кнопки
▼
/
▲
для регулировки диапазона искажений, а кнопки
◀
/
▶
– для
регулировки пика искажений.
• Для углов используйте кнопки
▼▲◀▶
для изменения положений.
a
b
c
e
h
d
g
f
b
a
c
d
e
f
g
h
4. Для настройки других точек повторите операции начиная с шага 2.
5. После завершения регулировки переместите курсор на кнопку [EXIT] на экране регулировки и нажмите кнопку
ENTER.
• Экран переключится на меню [ГЕОМЕТР. КОРРЕКЦИЯ].
Отобразится экран завершения регулировки.
6. Нажмите кнопку
◀
или
▶
, чтобы переместить курсор на кнопку [OK], а затем нажмите кнопку [ENTER].
• Отрегулированные значения для ИСКРИВЛЕНИЯ сохраняются, а экран возвращается в меню [ГЕОМЕТР. КОРРЕКЦИЯ].
ПОДСКАЗКА:
Коррекцию можно выполнить с помощью имеющейся в продаже USB-мыши. (
→
)
