93
6. Установка и подключение
❷

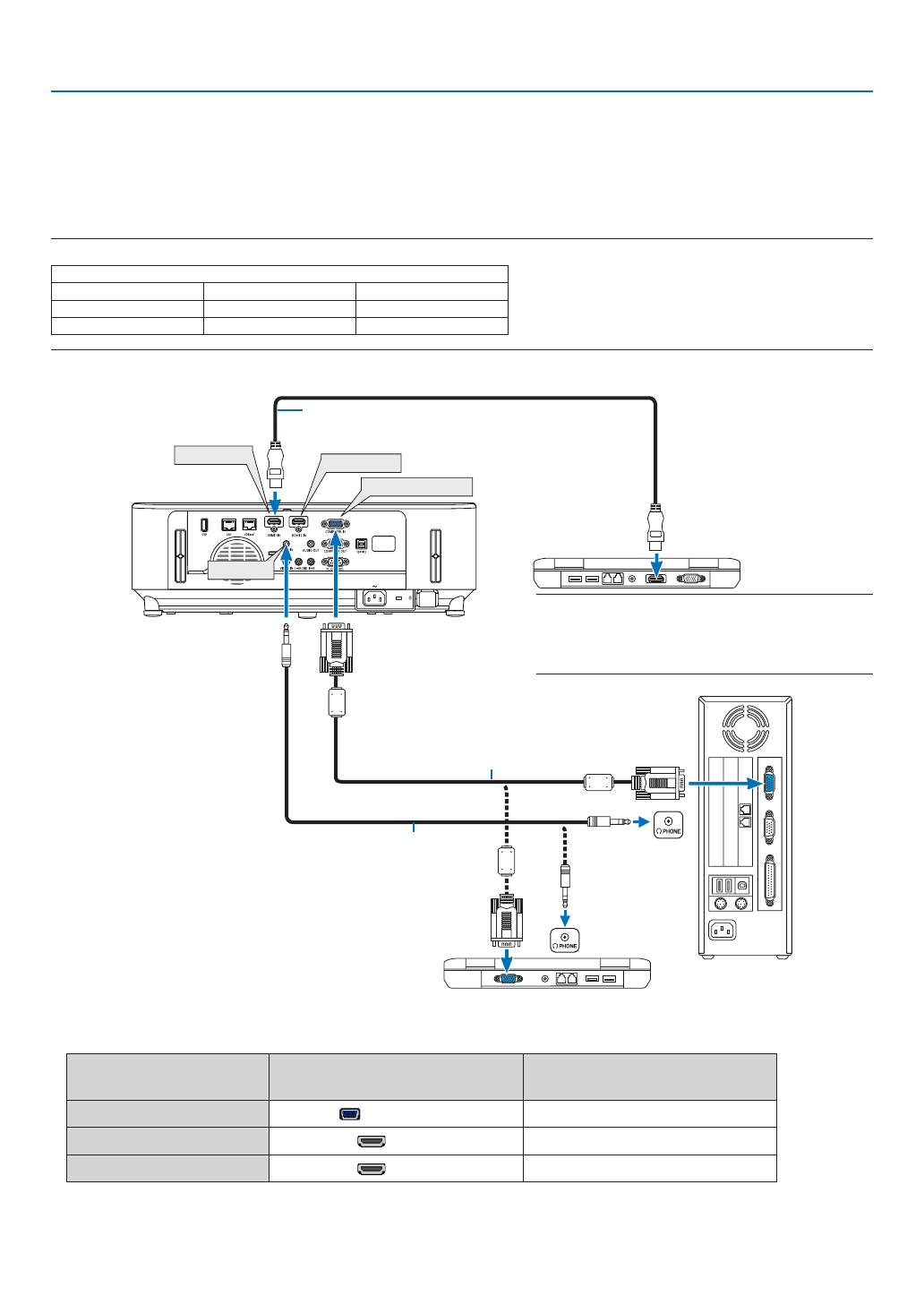

Выполнение подключений
Подключение компьютера
Компьютерные кабели, HDMI и USB можно использовать для подключения к компьютеру. Соединительный кабель не
включен в комплект проектора. Подготовьте подходящий кабель для соединения.
ПРИМЕЧАНИЕ: Сигналы, которые поддерживает функция Plug & Play (DDC2)
ВВОД
COMPUTER IN
HDMI 1 IN
HDMI 2 IN
аналоговый
цифровое
цифровое
Да
Да
Да
• После включения проектора выберите название источника для соответствующего входного разъема.
Входной разъем
Кнопка ИСТ. на корпусе проектора
Кнопка на пульте дистанционно
-
го управления
COMPUTER IN
КОМПЬЮТЕР
(COMPUTER 1)
HDMI 1 IN
HDMI1
(HDMI 1*)
HDMI 2 IN
HDMI2
(HDMI 2*)
HDMI 1 IN
HDMI 2 IN
COMPUTER IN
AUDIO IN
Компьютерный кабель (VGA)
(входит в комплект поставки)
К 15-штырьковому разъему mini D-Sub на проекторе.
Если подключенный кабель передачи сигнала длиннее
кабеля, входящего в комплект поставки, рекомендует
-
ся использовать серийный усилитель-распределитель.
Стереофонический аудиокабель с
мини-штекером (не входит в комплект)
Кабель HDMI (в комплект поставки не входит)
Используйте кабель High Speed HDMI®.
ПРИМЕЧАНИЕ: Для подключения к порту видеосигнала компью
-
тера Mac рекомендуется использовать доступный на рынке
последовательный штырьковый адаптер (в комплект поставки
не входит).
