1. Введение

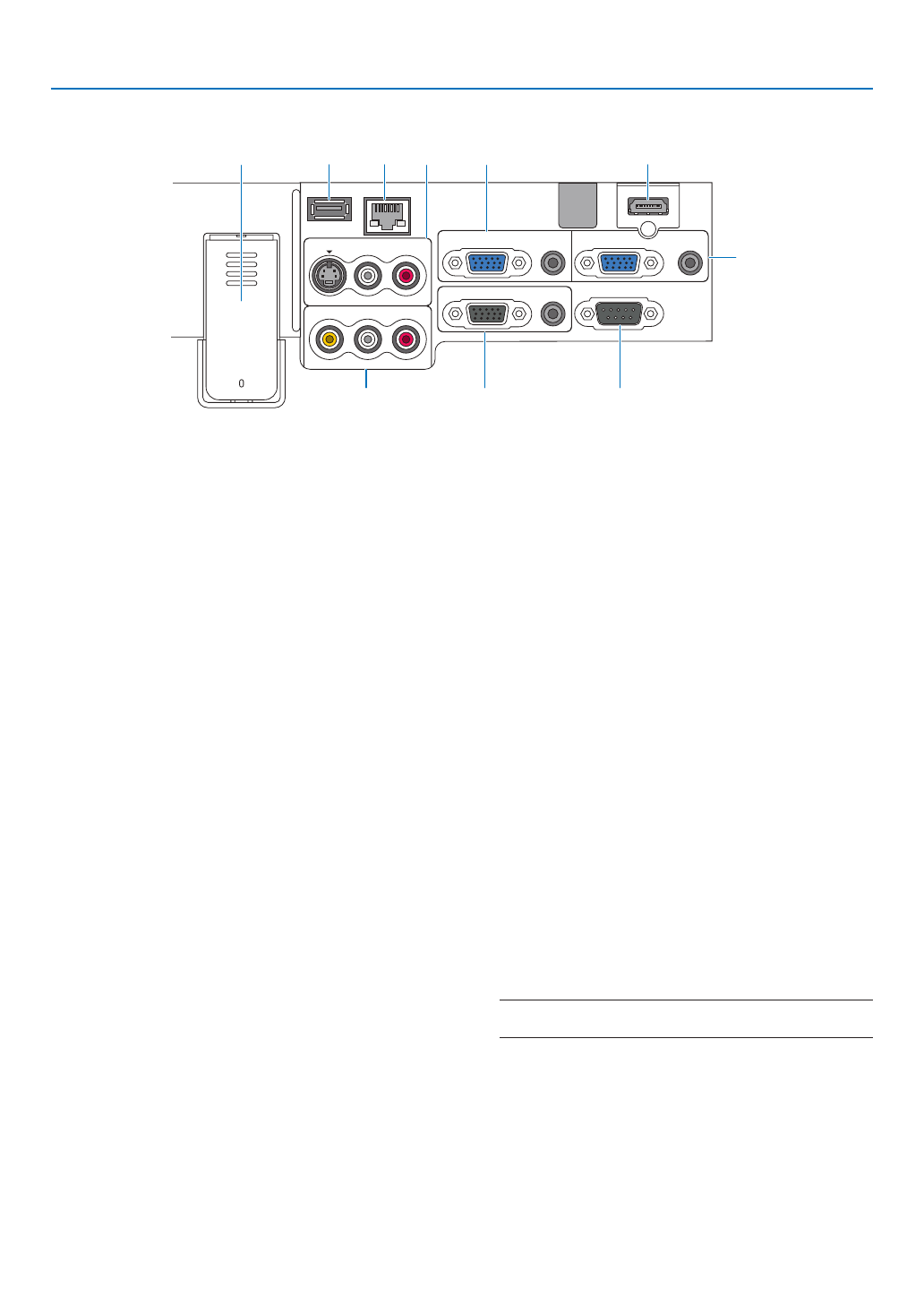

Характеристика панели разъемов
1. Разъем COMPUTER 1 IN/COMPONENT 1 IN (15-штырь-
ковый мини-разъем D-Sub)
(
→
AUDIO IN (Стереофоническое мини-гнездо)
(
→
2. Разъем COMPUTER 2 IN/COMPONENT 2 IN (15-штырь-
ковый мини-разъем D-Sub)
(
→
AUDIO IN (Стереофоническое мини-гнездо)
(
→
3. Разъем HDMI IN (19-штырьковый HDMI тип A)
(
→
4. Разъем S-VIDEO IN (4-штырьковый мини-разъем DIN)
(
→
AUDIO L/MONO, R (RCA)
(
→
5. Разъем VIDEO IN (RCA)
(
→
AUDIO L/MONO, R (RCA)
(
→
6. Разъем MONITOR OUT (15-штырьковый мини-разъ-
ем D-Sub)
(
→
AUDIO OUT (Стереофоническое мини-гнездо)
(
→
7. Порт РC CONTROL (9-штырьковый разъем D-Sub)
(
→
Данный порт используется для подключения ПК или
системы управления, а также для управления проек-
тором через последовательный кабель. Это позволяет
осуществлять управление проектором с помощью
последовательного протокола связи. Для данного пор-
та требуется серийно выпускаемый кабель стандарта
RS232C. Проектором можно управлять также с помо-
щью программы PC Control Utility 3.0, которая находит-
ся на компакт-диске User Supportware 5, входящем в
комплект поставки. Для этого необходимо сначала ус-
тановить программу PC Control Utility 3.0 на компьютер.
Для разработчиков собственных программ на стр.
приведены типичные коды управления с ПК.
8. Порт USB (тип A) (
→
9. Порт LAN (RJ-45) (
→
10. USB - модуль беспроводной локальной сети
(
→
ПРИМЕЧАНИЕ: Если в модели отсутствуетUSB - модуль для подключения к
беспроводной локальной сети, вместо него установлена сплошная панель.
Действительное расположение разъемов на панели может немного отличаться от приведенного на рисунке, однако
это не влияет на работу проектора.
