2. Установка и подключение

Расстояние до проекции и размер экрана

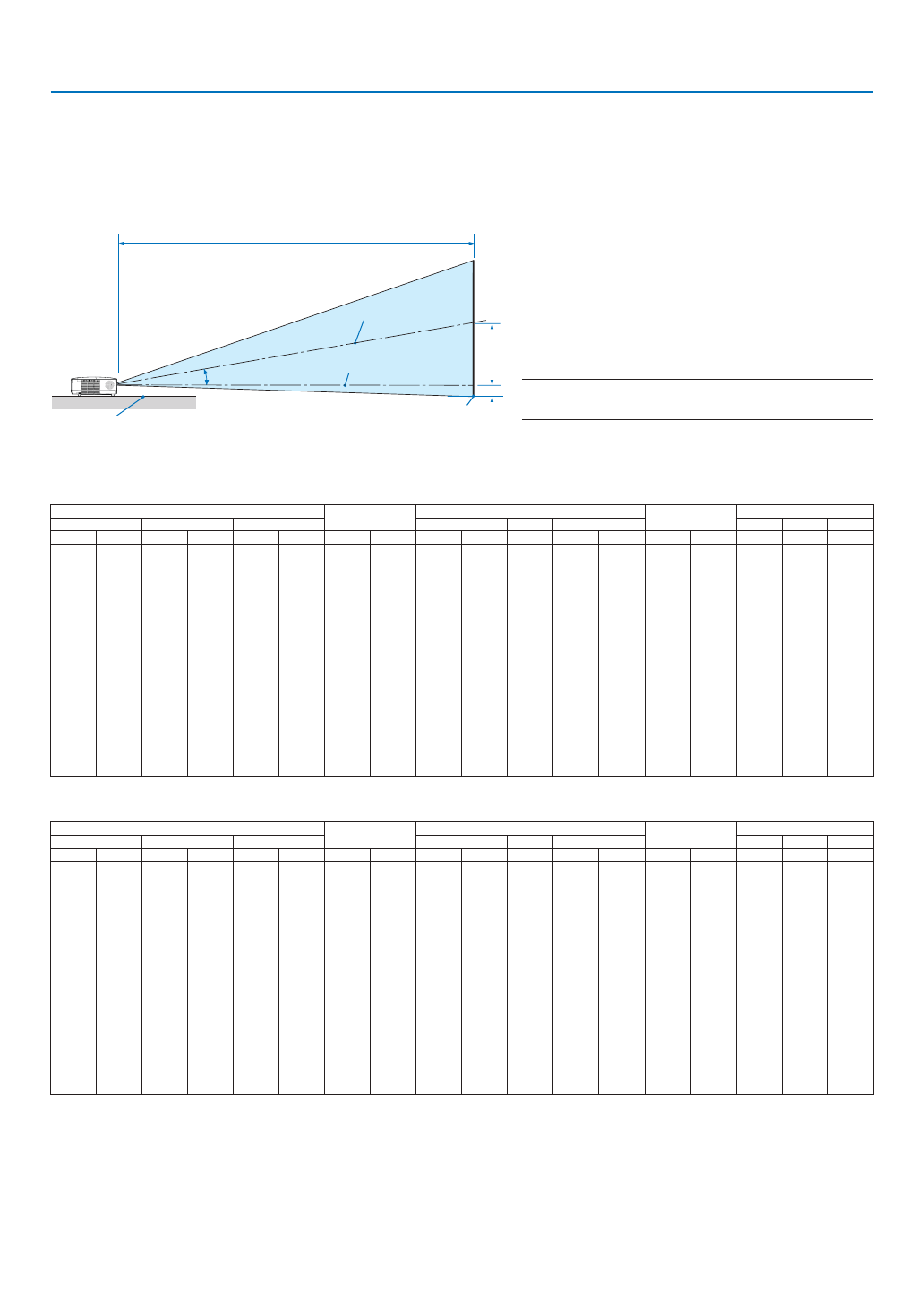

На приведенном ниже рисунке показано правильное размещение проектора относительно экрана. По таблице можно определить,
на каком расстоянии следует установить проектор.

Таблица расстояний

B =  вертикальное расстояние между центром объектива

и центром экрана

C =  расстояние до проекции
D =  вертикальное расстояние между центром объектива

и нижней границей экрана (в случае крепления на
потолке - верхней границей экрана)

α

 =  угол размаха

ПРИМЕЧАНИЕ: Величины в таблицах являются расчётны-
ми величинами и могут отличаться от действительных.

C

α

B

D

Нижняя часть проектора

Центр экрана

Центр объектива

Нижняя граница экрана

[NP600G/NP500G/NP400G]

Размер экрана

B

C

D

α

Диагональ

Ширина

Высота

широкий

теле

широкий

теле

дюйм

мм

дюйм

мм

дюйм

мм

дюйм

мм

дюйм

мм

-

дюйм

мм

дюйм

мм

градус

-

градус

21

533

17

427

13

320

4

110

-

-

-

30

753

-2

-50

-

-

8,3

25

635

20

508

15

381

5

131

29

746

-

36

903

-2

-60

10,0

-

8,3

30

762

24

610

18

457

6

157

36

903

-

43

1092

-3

-71

9,9

-

8,2

40

1016

32

813

24

610

8

210

48

1217

-

58

1469

-4

-95

9,8

-

8,1

60

1524

48

1219

36

914

12

314

73

1845

-

88

2223

-6

-143

9,7

-

8,0

72

1829

58

1463

43

1097

15

377

87

2221

-

105

2675

-7

-171

9,6

-

8,0

80

2032

64

1626

48

1219

17

419

97

2473

-

117

2977

-8

-191

9,6

-

8,0

84

2134

67

1707

50

1280

17

440

102

2598

-

123

3128

-8

-200

9,6

-

8,0

90

2286

72

1829

54

1372

19

471

110

2787

-

132

3354

-8

-214

9,6

-

8,0

100

2540

80

2032

60

1524

21

524

122

3101

-

147

3731

-9

-238

9,6

-

8,0

120

3048

96

2438

72

1829

25

629

147

3729

-

177

4485

-11

-286

9,6

-

8,0

150

3810

120

3048

90

2286

31

786

184

4671

-

221

5616

-14

-357

9,5

-

8,0

180

4572

144

3658

108

2743

37

943

221

5613

-

266

6747

-17

-429

9,5

-

8,0

200

5080

160

4064

120

3048

41

1048

246

6241

-

295

7501

-19

-476

9,5

-

8,0

210

5334

168

4267

126

3200

43

1100

258

6555

-

310

7878

-20

-500

9,5

-

7,9

240

6096

192

4877

144

3658

50

1257

295

7497

-

355

9009

-23

-572

9,5

-

7,9

270

6858

216

5486

162

4115

56

1414

332

8439

-

399

10140

-25

-643

9,5

-

7,9

300

7620

240

6096

180

4572

62

1572

369

9381

-

444

11271

-28

-714

9,5

-

7,9

[NP500WG]

Размер экрана

B

C

D

α

Диагональ

Ширина

Высота

широкий

теле

широкий

теле

дюйм

мм

дюйм

мм

дюйм

мм

дюйм

мм

дюйм

мм

-

дюйм

мм

дюйм

мм

градус

-

градус

21

533

18

452

11

283

4

99

-

-

-

28

712

-2

-42

-

-

7,9

25

635

21

538

13

337

5

118

28

703

-

34

854

-2

-50

9,5

-

7,9

30

762

25

646

16

404

6

141

34

851

-

41

1032

-2

-61

9,4

-

7,8

40

1016

34

862

21

538

7

188

45

1146

-

55

1389

-3

-81

9,3

-

7,7

60

1524

51

1292

32

808

11

283

68

1737

-

83

2101

-5

-121

9,2

-

7,7

72

1829

61

1551

38

969

13

339

82

2092

-

100

2528

-6

-145

9,2

-

7,6

80

2032

68

1723

42

1077

15

377

92

2328

-

111

2813

-6

-162

9,2

-

7,6

84

2134

71

1809

45

1131

16

396

96

2446

-

116

2955

-7

-170

9,2

-

7,6

90

2286

76

1939

48

1212

17

424

103

2624

-

125

3169

-7

-182

9,2

-

7,6

100

2540

85

2154

53

1346

19

471

115

2919

-

139

3525

-8

-202

9,2

-

7,6

120

3048

102

2585

64

1615

22

565

138

3510

-

167

4237

-10

-242

9,2

-

7,6

150

3810

127

3231

79

2019

28

707

173

4396

-

209

5305

-12

-303

9,1

-

7,6

180

4572

153

3877

95

2423

33

848

208

5283

-

251

6374

-14

-363

9,1

-

7,6

200

5080

170

4308

106

2692

37

942

231

5874

-

279

7086

-16

-404

9,1

-

7,6

210

5334

178

4523

111

2827

39

989

243

6169

-

293

7442

-17

-424

9,1

-

7,6

240

6096

204

5169

127

3231

45

1131

278

7056

-

335

8510

-19

-485

9,1

-

7,6

270

6858

229

5816

143

3635

50

1272

313

7942

-

377

9578

-21

-545

9,1

-

7,6

300

7620

254

6462

159

4039

56

1414

348

8829

-

419

10646

-24

-606

9,1

-

7,6
