1. Введение

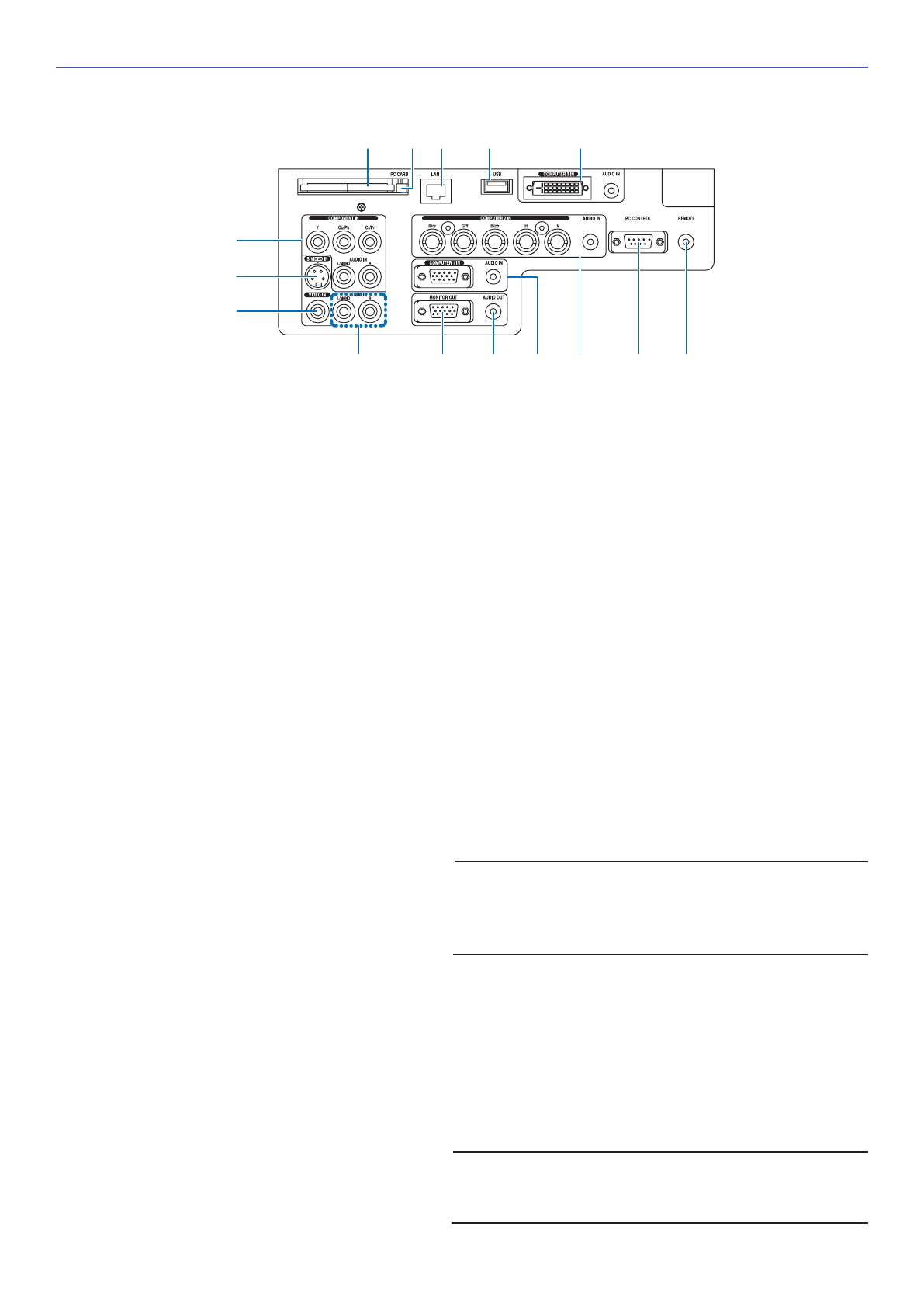

Функции клеммной панели
Действительный вид клеммной панели может незначительно отличать от показанного на рисунке, но
это не влияет на работу проектора.
1. Разъем COMPUTER 1 IN/Component
(15-штырьковый Mini D-Sub)
(→ страница 13,15)
AUDIO IN (Стерео миниджек)
(→ страница 13,14,16)
2. Разъемы COMPUTER 2 IN/Component (R/cr,
G/V, B/cb, H,V) (BNC x 5)
(→страница 13
AUDIO IN (Stereo Mini Jack)
(→страница 13)
3. Разъем COMPUTER 3 IN (24-штырьковый
DVI-D) (HDCP-совмест.)(→страница 14)
AUDIO IN (Stereo Mini Jack)
(→страница 14)
4. Разъемы COMPONENT IN (Y, Cb/Pb, Cr/Pr)
(RCA) (→страница 17)
AUDIO L/MONO, R (RCA) (→страница 17)
5. Разъем S-VIDEO IN (4-штыр. Mini DIN)
(→страница 18)
6. Разъем VIDEO IN (RCA) (→страница 18)
7. VIDEO/S-VIDEO AUDIO L/MONO, R (RCA)
(→страница18)
8. Разъем MONITOR OUT (15-штырьковый
Mini D-Sub Pin) (→страница 16)
9. AUDIO OUT (Stereo Mini Jack)
(→страница 16)
10. Порт PC CONTROL (9-штырьковый D-Sub)
(→страница 127,128)
11. Remote Jack (Stereo Mini Jack)
(→страница 11)
ПРИМЕЧАНИЕ:
Подключение
провода
дистанционного
управления
к
миниджеку
REMOTE на клеммной панели исключает
возможность
беспроводного
управления.
12. Порт USB (тип A) (→ страница 38, 59)
13. Порт LAN (RJ-45) (→ страница19, 89)
14. Кнопка выброса PC CARD (→ страница 22)
15. Разъем PC CARD (→ разъем 21)
ПРИМЕЧАНИЕ: В каждый слот вставлена заглушка
на время транспортировки. Перед использованием
сначала выньте заглушки.
4
5
6
7
8
9
1
2
10
11
15 14 13
12
3
Используйте данный порт для подключения
ПК или системы управления для управления
проектором через последовательный кабель. Это
позволяет управлять проектором при помощи
последовательного протокола связи. Для данного
порта требуется имеющийся в продаже кабель
RS232C. Также можно управлять проеткором
при помощи программу “PC Control Utility 3.0”,
имеющейся на поставляемом диске “Програмнное
обеспечение поддержки №3”. Для этого сначла
необходимо установить программу “PC Control Util-
ity 3.0” на компьютер. Для программистов, пищущих
свои программы, типичные коды ПК управления
приведены на странице 127.
