8. Приложение
❻
Коды управления и кабельные соединения ПК
Коды управления ПК
Функция
Кодирование данных
ПИТАНИЕ ВКЛЮЧЕНО
02Н
00Н
00Н
00Н
00Н
02Н
ПИТАНИЕ ОТКЛЮЧЕНО
02H
01H
00H
00H
00H
03H
ВЫБОР ВХОДНОГО РАЗЪЕМА COMPUTER
02H
03H
00H
00H
02H
01H
01H
09H
ВЫБОР ВХОДНОГО РАЗЪЕМА HDMI1
02H
03H
00H
00H
02H
01H
A1H
A9H
ВЫБОР ВХОДНОГО РАЗЪЕМА HDMI2
02H
03H
00H
00H
02H
01H
A2H
AAH
ВЫБОР ВХОДНОГО ВИДЕОСИГНАЛА
02H
03H
00H
00H
02H
01H
06H
0EH
ВЫБОР ВХОДА USB-A
02H
03H
00H
00H
02H
01H
1FH
27H
ВЫБОР ВХОДА LAN
02H
03H
00H
00H
02H
01H
20H
28H
ВЫБОР ВХОДА USB-B
02H
03H
00H
00H
02H
01H
22H
2AH
ВКЛЮЧЕНО ИЗОБРАЖЕНИЕ БЕЗ ЗВУКА
02H
10H
00H
00H
00H
12H
ОТКЛЮЧЕНО ИЗОБРАЖЕНИЕ БЕЗ ЗВУКА
02H
11H
00H
00H
00H
13H
ВКЛЮЧЕН РЕЖИМ БЕЗ ЗВУКА
02H
12H
00H
00H
00H
14H
ОТКЛЮЧЕН РЕЖИМ БЕЗ ЗВУКА
02H
13H
00H
00H
00H
15H
ПРИМЕЧАНИЕ: Если вам нужен полный перечень кодов управления ПК, обратитесь к местному продавцу данной продукции.
Кабельные соединения
Протокол связи
Скорость передачи в бодах .................................. 38400 бит/с
Длина данных ....................................................... 8 бит
Контроль четности ................................................ Контроль четности не производится
Стоповый бит ......................................................... Один бит
Х вкл./откл. ............................................................ Отсутствует
Процедура связи ................................................... Полный дуплекс
ПРИМЕЧАНИЕ: Для длинных кабелей может быть рекомендована более низкая скорость передачи - это зависит от оборудования.

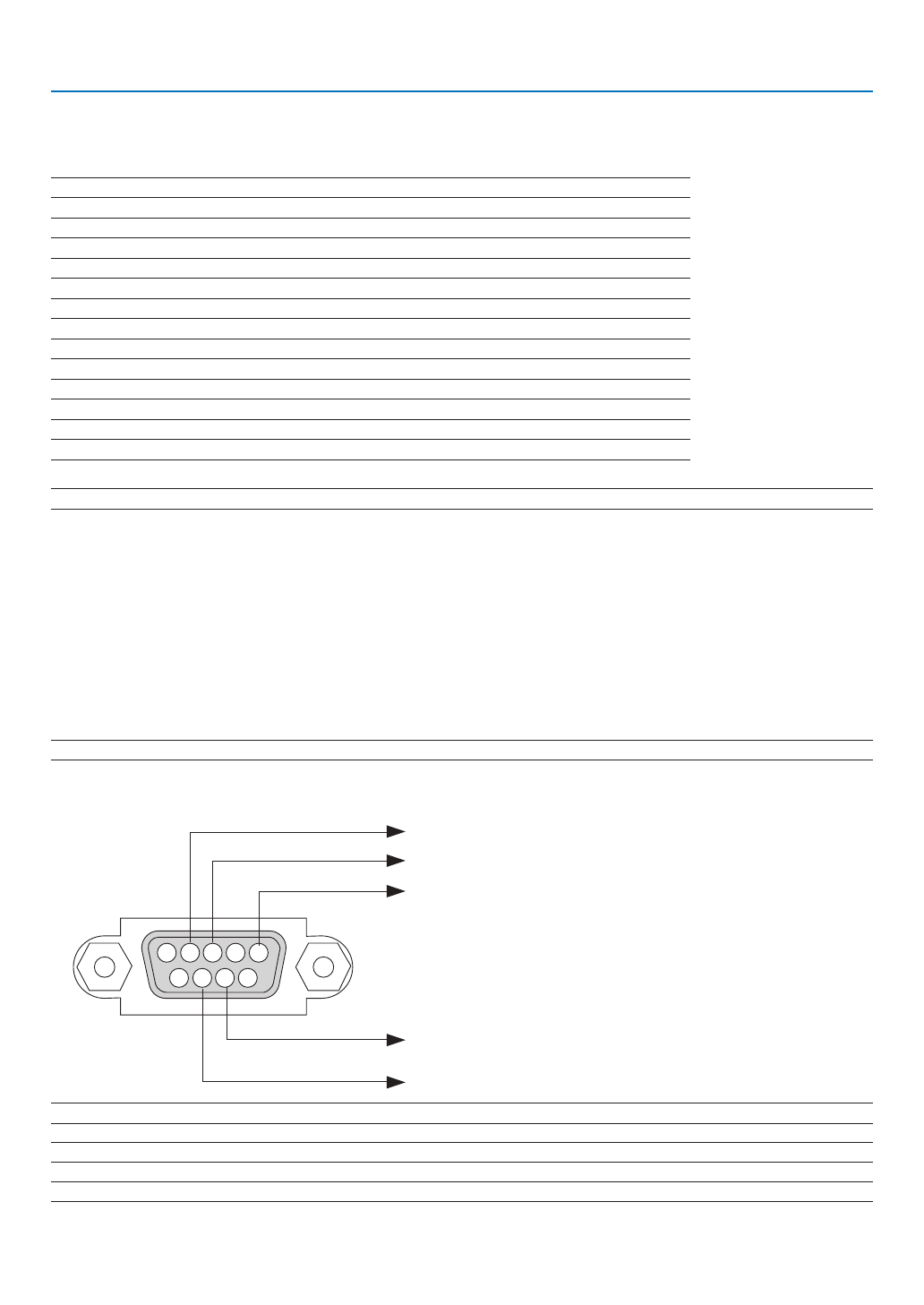

Разъем для управления с ПК (D-SUB 9P)
ПРИМЕЧАНИЕ 1: Контакты 1, 4, 6 и 9 не используются.
ПРИМЕЧАНИЕ 2: Чтобы упростить кабельное соединение, соедините контакты «Request to Send» и «Clear to Send» на обоих концах кабеля.
ПРИМЕЧАНИЕ 3: Для кабелей большой длины рекомендуется с помощью меню проектора установить скорость передачи данных 9600 бит/с.
1
5
2
4
3
6 7
9
8
К GND ПК
К RxD ПК
К TxD ПК
К RTS PC
К CTS PC
