148
8. Приложение
❹

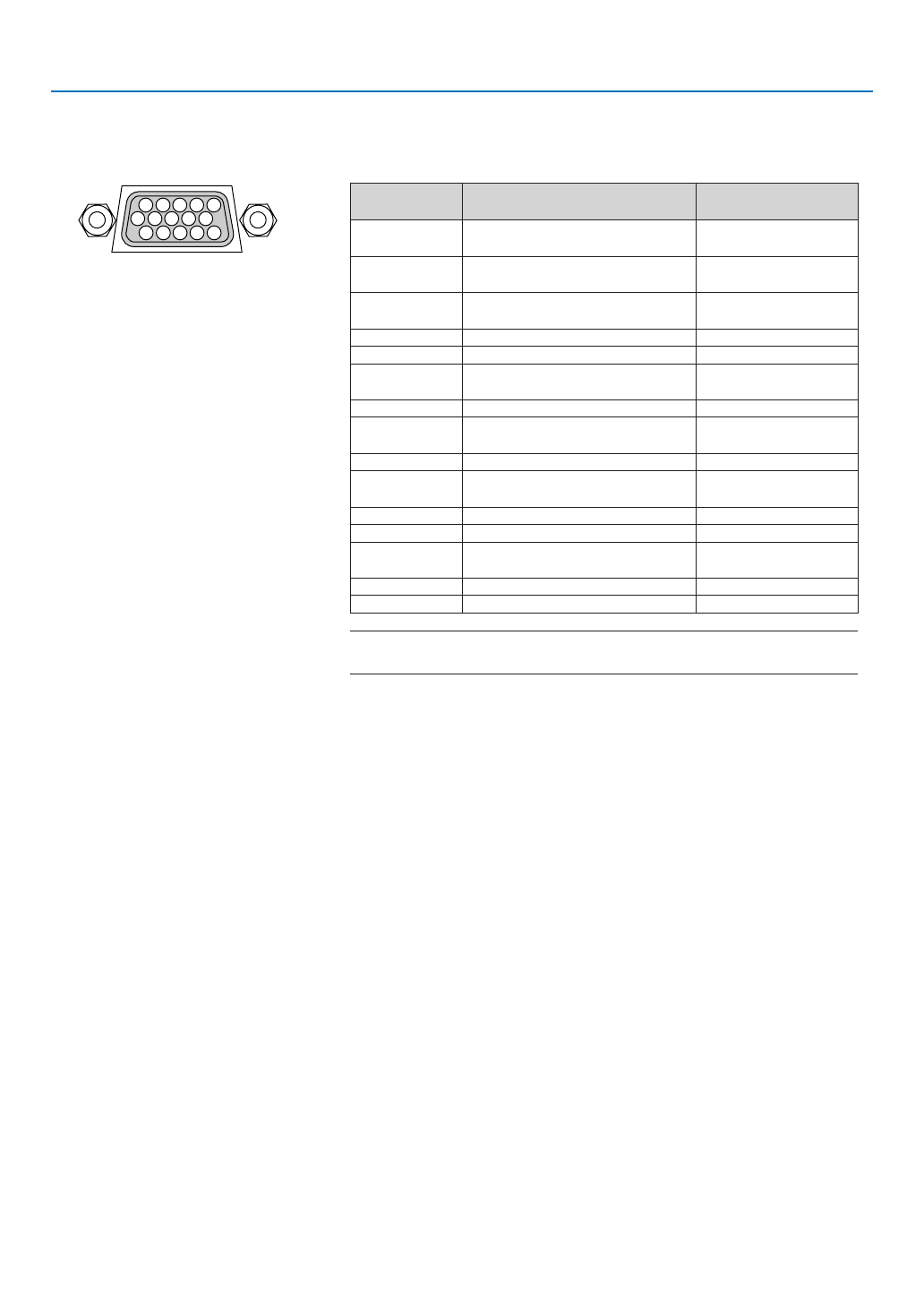

Предназначение штырьков входного разъема D-Sub COMPUTER
15-штырьковый разъем D-Sub соединительного устройства
Уровень сигнала
Видеосигнал: 0,7 Vp-p (аналоговый)
Сигнал синхронизации: Уровень
TTL
5
1
4
2 3
10
11 12 13 14 15
6
9
7 8
Номер кон
-
такта
Сигнал RGB (аналоговый)
Сигнал YCbCr
1
Красный
Синхронизация по
красному (Cr)
2
Зеленый или синхронизация по
зеленому цвету
Y
3
Синий
Синхронизация по
синему (Cb)
4
Основной
5
Основной
6
Основной красный
Синхронизация по
основному красному
7
Основной зеленый
Основной желтый
8
Основной синий
Синхронизация по
основному синему
9
Горячая штепсельная вилка
10
Синхронизация основного
сигнала
11
Отсутствует соединение
12
Двунаправленный DATA (SDA)
13
Строчный импульс или состав-
ной синхроимпульс
14
Вертикальный синхроимпульс
15
Часы данных
COMPUTER IN
ПРИМЕЧАНИЕ: для DDC/CI требуются 12 и 15 выводы.
