1. Введение

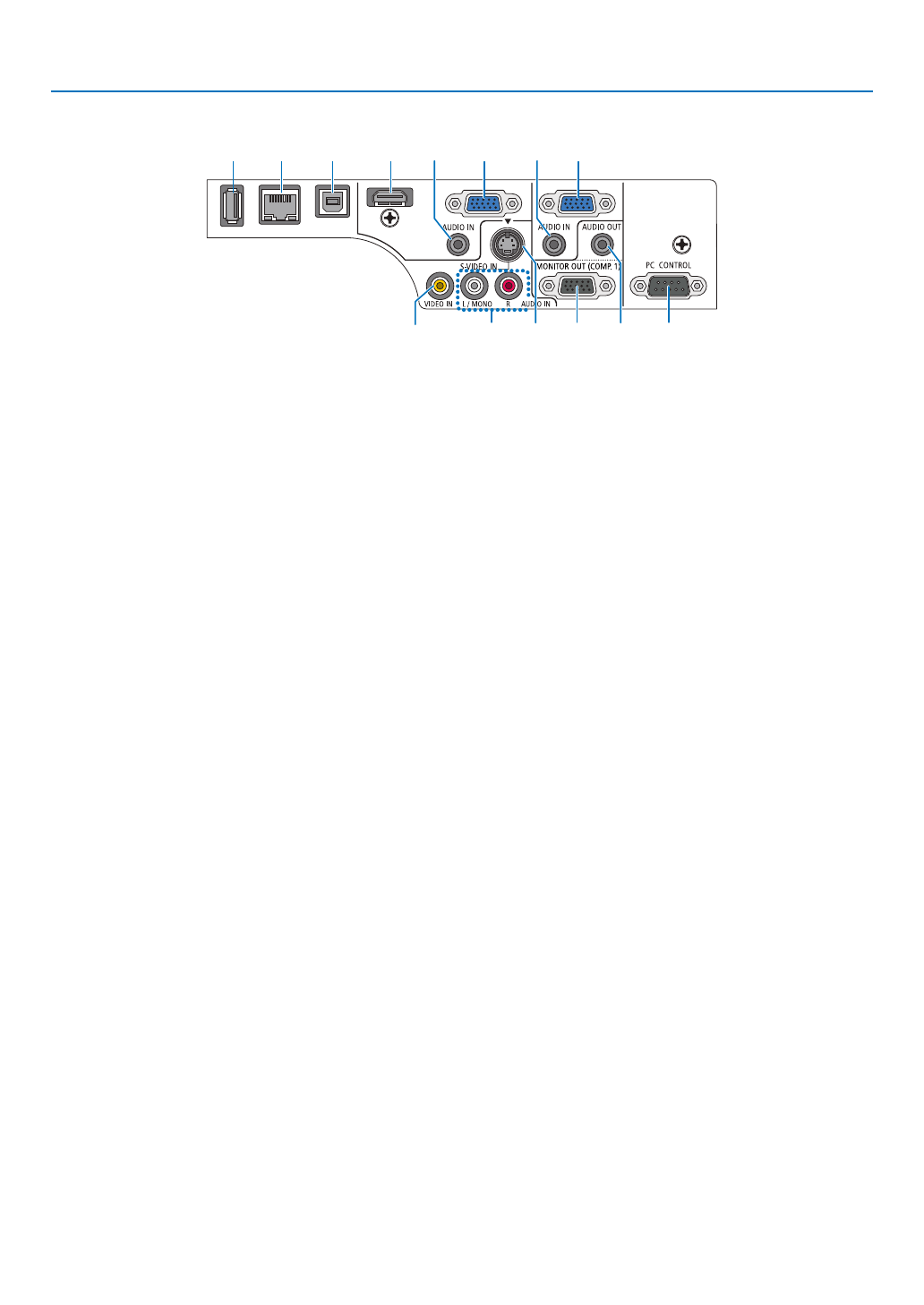

Функции панели разъемов
1
2
3
5
6
13 12
8
7
11
14
9
10
4
1. COMPUTER 1 IN/ Компонентный входной разъем
(Mini D-Sub 15 Pin)
(
→
стр.
2. Мини-гнездо COMPUTER 1 AUDIO IN (стереофониче-
ское мини-гнездо)
(
→
стр.
,
,
3. COMPUTER 2 IN/ Компонентный входной разъем
(Mini D-Sub 15 Pin)
(
→
стр.
4. Мини-гнездо COMPUTER 2 AUDIO IN (стереофониче-
ское мини-гнездо)
(
→
стр.
,
,
5. Разъем HDMI IN (19-штырьковый HDMI типа A)
(
→
стр.
6. Порт USB (Тип B)
(
→
стр.
7. Разъем MONITOR OUT (COMP. 1) (Mini D-Sub 15 Pin)
(
→
стр.
8. Мини-гнездо AUDIO OUT (Stereo Mini)
(
→
стр.
)
9. Разъем S-VIDEO IN (Mini DIN 4 Pin)
(
→
стр.
10. Разъем VIDEO IN (RCA)
(
→
стр.
)
11. VIDEO/S-VIDEO AUDIO IN L/MONO, R (RCA)
(
→
стр.
12. Порт LAN (RJ-45)
(
→
стр.
)
13. Порт USB (Тип A)
(
→
стр.
14. Порт PC CONTROL Порт [PC CONTROL] (D-Sub 9 Pin)
(
→
стр.
К этому порту можно подключить персональный ком
-
пьютер или систему управления. В результате проекто
-
ром можно управлять с помощью серийного протокола
связи. Для авторов собственных программ на стр.
приведены типичные коды управления с ПК.
