96
6. Установка и подключение
Подключение других устройств
ПРИМЕЧАНИЕ: Подключать проектор к ноутбуку следует, когда проектор пребывает в режиме ожидания, а питание ноутбука отключено.
В большинстве случаев выходной сигнал ноутбука не включается в случае подключения ноутбука к проектору со включенным питанием.
* Во время использования пульта дистанционного управления экран может погаснуть вследствие включения заставки в компьютере или работы про
-
граммного обеспечения для управления питанием.
Включение внешнего экрана компьютера
Наличие изображения на экране ноутбука не обязательно означает, что сигнал передается на проектор.
При использовании ПК-совместимого лэптопа внешний экран можно включать/выключать при помощи комбинации
функциональных клавиш.
Обычно для включения/выключения внешнего экрана используется комбинация клавиши «Fn» и одной из 12 функцио
-
нальных клавиш. Например, для включения/выключения внешнего экрана в лэптопах NEC используется комбинация
Fn + F3, а в лэптопах Dell - комбинация клавиш Fn + F8.

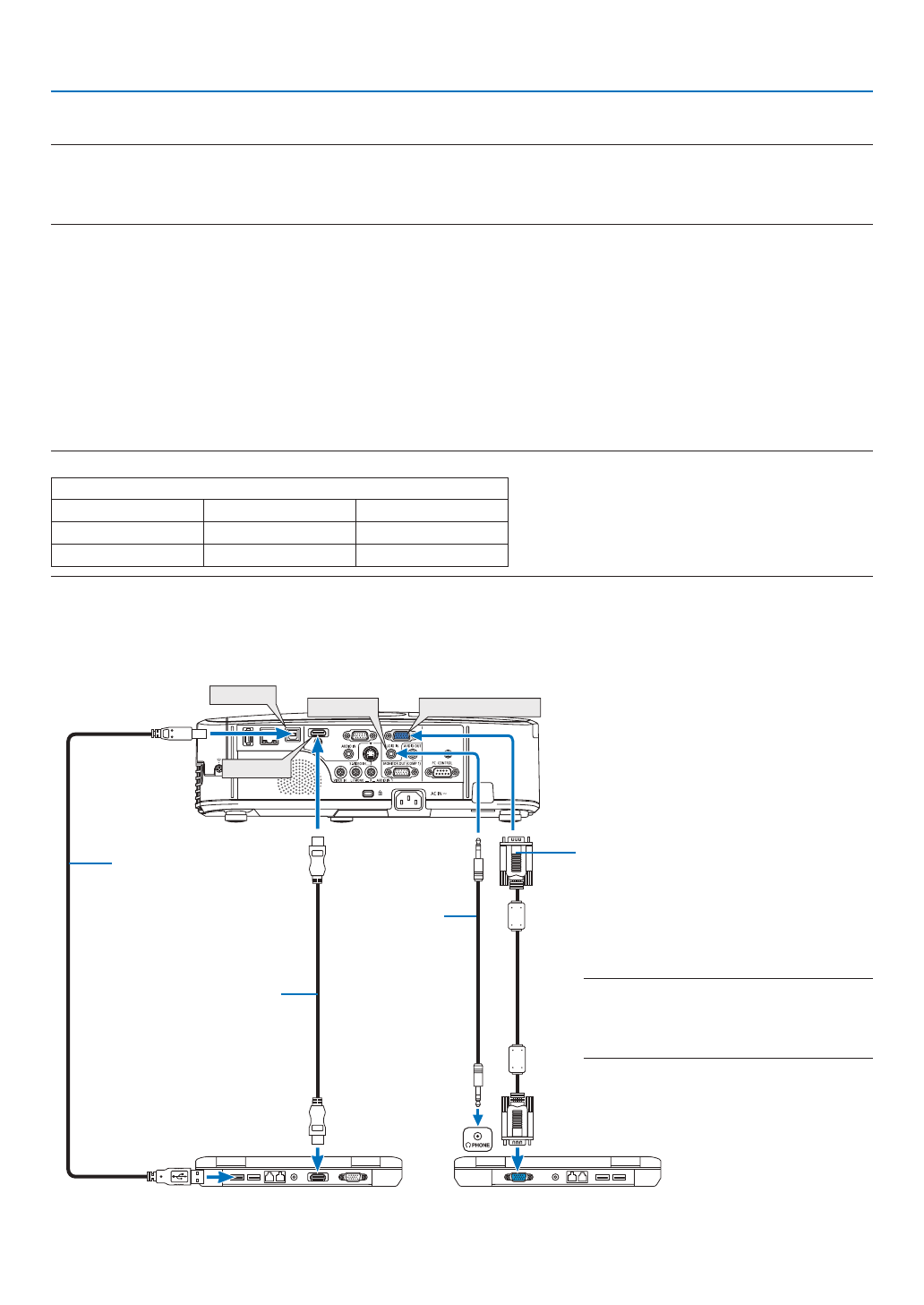

Подключение компьютера
ПРИМЕЧАНИЕ: Сигналы, которые поддерживает функция Plug & Play (DDC2)
ВХОДНОЙ
COMPUTER 1 IN
COMPUTER 2 IN
HDMI
аналоговый
аналоговый
цифровой
Да
Да
Да
COMPUTER 1 IN
AUDIO IN
HDMI IN
USB(PC)
Компьютерный кабель (VGA) (входит в ком-
плект поставки)
К разъему mini D-Sub 15-pin на проекторе. Если
подключенный кабель передачи сигнала длин-
нее кабеля, входящего в комплект поставки,
рекомендуется использовать серийный
усилитель-распределитель.
Доступный на рынке USB-
кабель
(совместимый с характери-
стиками USB 2.0)
ПРИМЕЧАНИЕ: Для подключения к порту видеосигнала
компьютера Macintosh рекомендуется использовать
доступный на рынке последовательный штырьковый
адаптер (в комплект поставки не входит).
Стереофониче-
ский аудиокабель
с мини-штекером
(не входит в
комплект)
Кабель HDMI (в комплект
поставки не входит)
Используйте кабель High
Speed HDMI®.
