Общие сведения о принтере

Цветной лазерный принтер Phaser

®

 7750

1-4

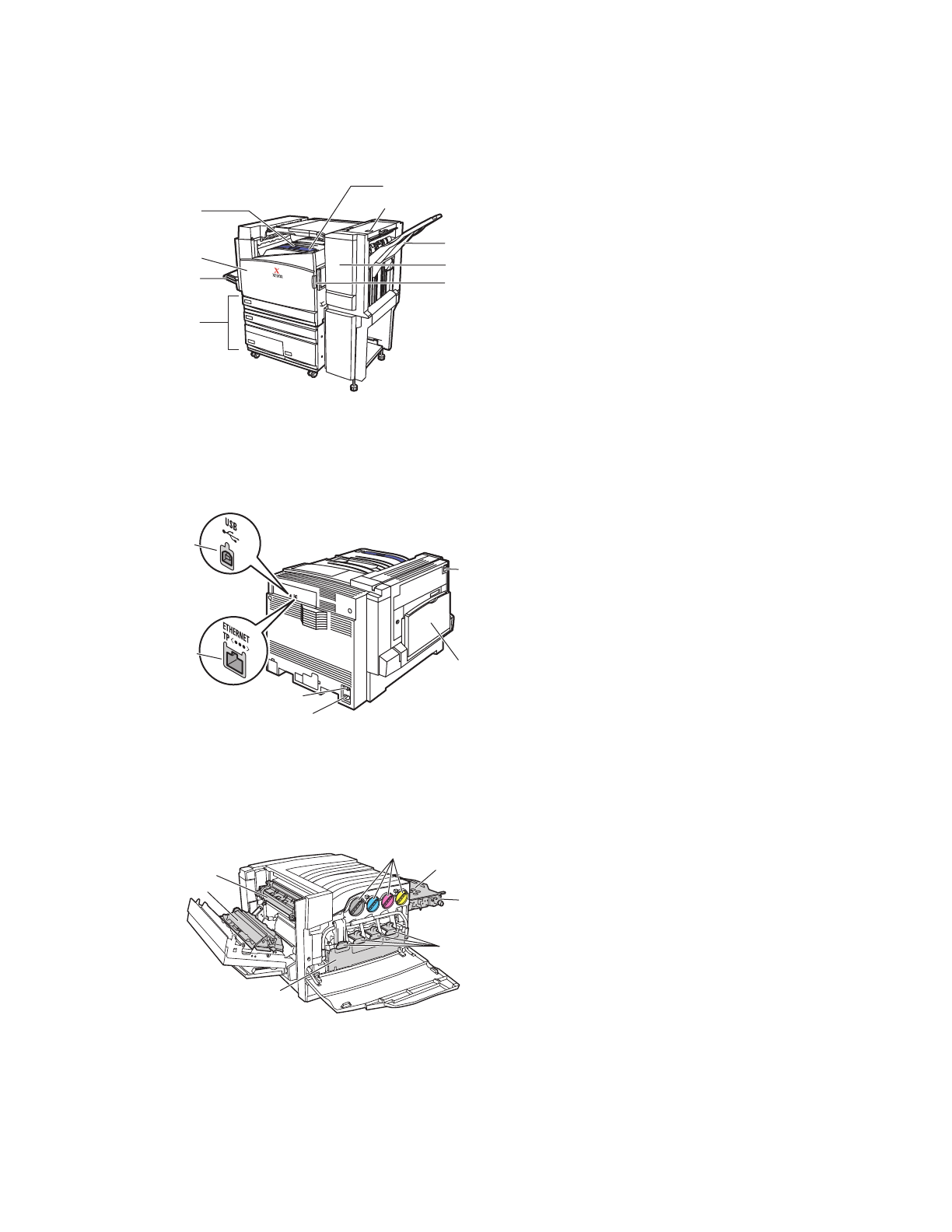

Вид спереди

Вид сзади

Внутренние компоненты

1.

Верхний выходной лоток

2.

Передняя дверца

3.

Лоток 1 (МЦЛ) (с левой стороны принтера)

4.

Устройство подачи повышенной емкости
на 2500 листов (Нижний лоток на
1500 листов не показан)

5.

Выключатель питания

6.

Защелка H верхней дверцы сшивателя

7.

Выходной лоток сшивателя

8.

Дверца сшивателя J

9.

Правая защелка передней дверцы
(Защелка на левой стороне не показана)

1.

Порт USB

2.

Разъем сетевого интерфейса
Ethernet 10/100 Base-T

3.

Сброс реле утечки на землю (GFI)

4.

Разъем шнура питания

5.

Защелка левой дверцы А

6.

Лоток 1 (МЦЛ) в закрытом положении

1.

Блок термического закрепления

2.

Ролик переноса

3.

Сборник использованного тонера

4.

Картриджи с тонером

5.

Накопительный ремень

6.

Очиститель накопительного ремня

7.

Копи-картриджи

7750-082

1

2

9

6

5

4

3

7

8

3

4

5

6

7750-120

1

2

7750-083

4

5

3

2

1

6

7
