Подключить
провод
заземления
питаю
-
щего
кабеля
к
эффективному
устройст
-
ву
заземления
.
Кроме
того
,
машина
обя
-
зательно
должна
быть
включена
в
экви
-
потенциальную
систему
.
Это
делается
при
помощи
болта
«Q» (
рис
. 4)
с
марки
-
ровкой
(
).
Провод
эквипотенциала
должен
иметь
сечение
10
кв
.
мм
.

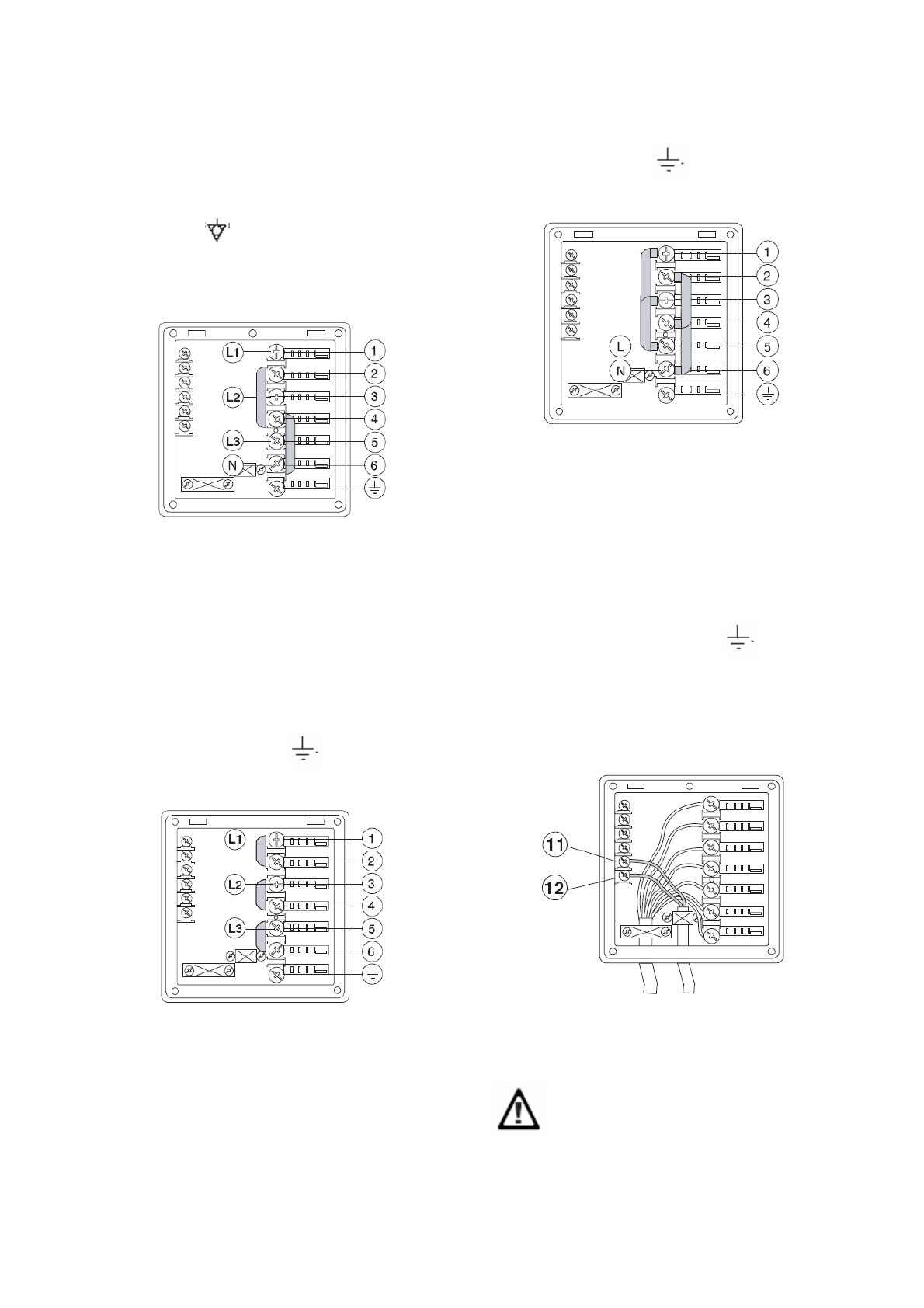

Питание
400…415
В
3N (
стандартная
кон
-
фигурация
)
Рис
. 8
Открыть
клеммную
коробку
и
установить
мосты
(
имеющиеся
в
комплекте
электрощи
-
та
)
следующим
образом
:
один
мост
между
клеммами
№
2
и
№
4,
а
второй
между
клем
-
мами
№
4
и
№
6.
Подвести
питающий
ка
-
бель
соответствующего
сечения
(
см
.
табли
-
цу
с
техническими
характеристиками
),
под
-
соединить
три
фазовых
провода
к
клеммам
№
1, 3
и
5,
нейтральный
провод
к
клемме
№
6
и
провод
заземления
к
клемме
с
соответ
-
ствующей
маркировкой
(
).
Питание
220…230
В
3
Рис
. 9
Открыть
клеммную
коробку
и
установить
мосты
(
имеющиеся
в
комплекте
электрощи
-
та
)
следующим
образом
:
один
мост
между
клеммами
№
1
и
№
2,
второй
между
клем
-
мами
№
3
и
№
4,
и
третий
между
клеммами
№
5
и
№
6.
Подвести
питающий
кабель
со
-
ответствующего
сечения
(
см
.
таблицу
с
тех
-
ническими
характеристиками
),
подсоеди
-
нить
три
фазовые
провода
к
клеммам
№
1, 3
и
5
и
провод
заземления
к
клемме
с
соответст
-
вующей
маркировкой
(
).
Питание
220…230
В
1N
Рис
. 10
Открыть
клеммную
коробку
и
установить
мос
-
ты
(
имеющиеся
в
комплекте
электрощита
)
сле
-
дующим
образом
:
два
между
клеммами
№
1,
№
3
и
№
5,
и
еще
два
между
клеммами
№
2,
№
4,
и
№
6.
Подвести
питающий
кабель
соответ
-
ствующего
сечения
(
см
.
таблицу
с
технически
-
ми
характеристиками
),
подсоединить
фазовый
провод
к
клемме
№
5,
нейтральный
провод
к
клемме
№
6
и
провод
заземления
к
клемме
с
соответствующей
маркировкой
(
).
Возможность
контроля
за
расходом
элек
-
троэнергии
Данное
оборудование
может
быть
подключено
к
внешнему
прибору
для
измерения
энергоза
-
трат
.
Рис
. 11
Подключить
между
клеммами
№
11
и
№
12
специальный
блок
для
измерения
пиковых
точек
потребления
энергии
.
ВНИМАНИЕ
:
Между
клеммами
№
11
и
№
12
должен
быть
подсоединен
нормально
открытый
контакт
(NA)
измерительного
блока
.
При
замыкании
8
