Питание 220…240 В 1N

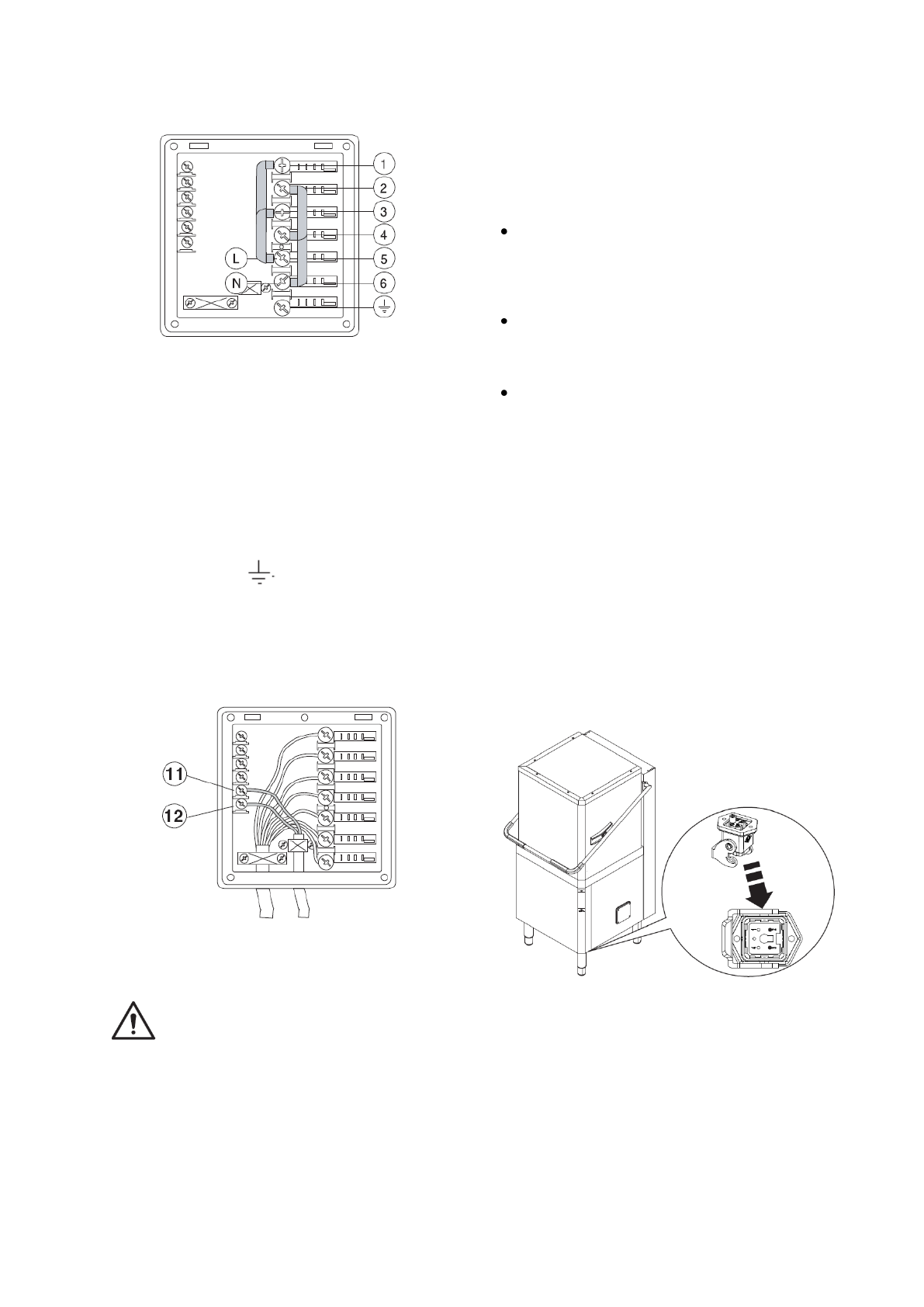

Рис. 14 - Электропитание 220-240В 1N

Открыть  клеммную  коробку  и установить мос-
ты  (имеющиеся  в  комплекте  электрощита)
следующим образом: два между клеммами №
1  и  №  3,  два  между  клеммами  №  2  и  №  4,
один  между  клеммами  №  3  и  №  5,  и  еще  два
между  клеммами  №  4  и  №  6.  Подвести  пи-
тающий  кабель  соответствующего  сечения
(см.  таблицу  с  техническими  характеристика-
ми),  подсоединить  фазовый  провод  к  клемме
№  5,  нейтральный  провод  к  клемме  №  6  и
провод  заземления  к  клемме  с  соответствую-

щей маркировкой (

Е8. Подключение к системе контроля энер-
гопотребления

Данное оборудование может быть подключе-
но к внешнему прибору для измерения энер-
гозатрат.

Рис. 15 - Система контроля энергопотребления

Подключить  между  клеммами  №  11  и  №  12
специальный  блок  для  измерения  пиковых
точек потребления энергии.

ВНИМАНИЕ!

Между  клеммами  №  11  и  №  12  должен
быть  подсоединен  нормально  открытый
контакт  (NA)  измерительного  блока.  При
замыкании  данного  контакта  отключаются

электронагревательные  элементы  бойле-
ра.  Эксплуатация  посудомоечной  машины
на  данном  этапе  может  повлечь  за  собой
увеличение времени рабочего цикла.

Предохранительные устройства

Автоматический  тепловой  амперметр,
встроенный  в  обмотку  электронасоса,
срабатывает  и  отключает  подачу  электро-
питания  на  насос  в  случае  аномального
функционирования.

Специальное  защитное  устройство  пре-
дохраняет  от  возврата  воды  из  бойлера  в
водопровод  в  случае  неисправности  во-
допроводной сети.

Переливная трубка, соединенная со
сливной системой, позволяет поддержи-
вать постоянный уровень воды в баке.

Производитель  не  несет  ответственности
за  ущерб,  нанесенный  вследствие  несо-
блюдения  норм  и  правил  техники  безо-
пасности.

Е9. Установка блока НАССР
E10.

Подключение к блоку HACCP

Некоторые модели не могут быть подключены
к  блоку  НАССР,  тем  не  менее  можно  заказать
как опцию независимый модуль НАССР.
Для  моделей,  имеющих  возможность  подклю-
чения  к  блоку  НАССР,  необходимо  дозаказать
соединительный  сетевой  кабель.  Подключить
блок  НАССР  между  клеммами  2  и  3  на
клеммной колодке X4.

Рис. 16 - Точка подключения HACCP
