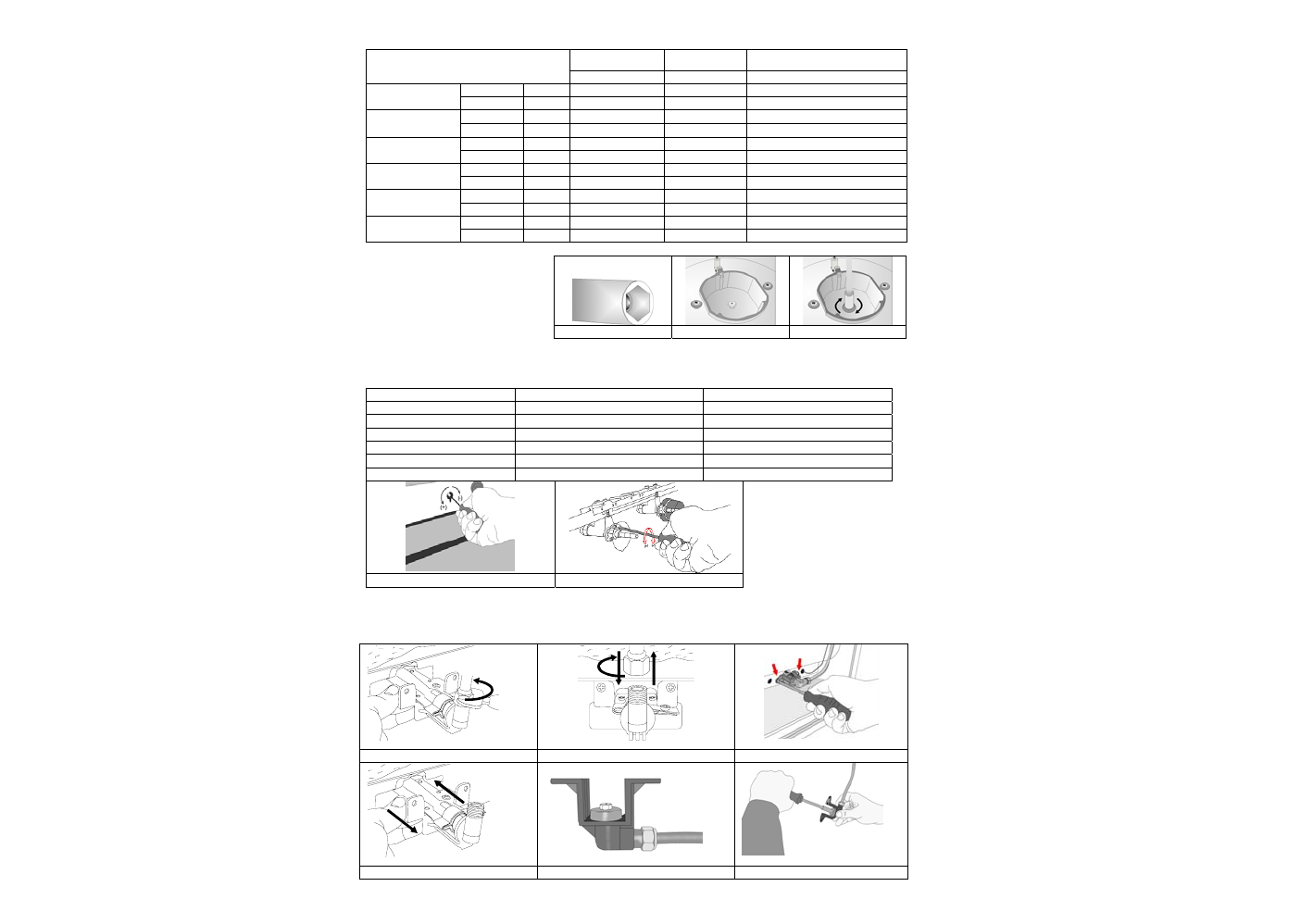

BURNER INJECTOR VALUES
ACCORDING TO THE GAS TYPE
LPG
Natural gas
Natural gas
G 30-30
G 20-20
G 25-25
Wok Burner
Injector mm
0.96
1.30
1.40
Power
KW
3.60
3.35
3.66
Rapid Burner
Injector
mm
0.85
1.15
1.20
Power KW
3.00
2.77
3.00
Semi-rapid Burner
Injector mm
0.65
0.97
0.95
Power KW
1.78
1.78
1.61
Auxiliary Burner
Injector
mm
0.50
0.72
0.70
Power
KW
0.88
0.99
0.88
Oven Burner
Injector mm
0.70
0.97
0.95
Power
KW
2.16 / 2.22
1.83 / 2.00
1.72 / 1.70
Grill Burner
Injector
mm
0.60 / 0.65
0.95
0.92 / 0.95
Power
KW
2.22 / 1.72
1.78 / 1.85
1.50 / 1.60
Nozzle change operation:
1.
Please use driver with special head
for removed and install nozzle as
figure-1
2.
Please remove nozzle (figure-2)
from burner with special nozzle driver
and install new nozzle (figure-3)
Figure - 1
Figure - 2
Figure - 3
Reduced Flame Gas Cock Adjustment:
In order to adjust your oven to the gas type, make the adjustment for reduced flame carefully by turning with a small screwdriver
as shown below on the screw in the middle of the gas cocks as well as nozzle changes.
From LPG to Natural gas
From Natural gas to LPG
Rapid Burner
3 turns anticlockwise
3 turns clockwise
Semi-rapid Burner
2.5 turns anticlockwise
2.5 turns clockwise
Auxiliary Burner
2 turns anticlockwise
2 turns clockwise
Wok Burner
4 turns anticlockwise
4 turns clockwise
Oven Burner
4,5 turns anticlockwise
4,5 turns clockwise
Grill Burner
4 turns anticlockwise
4 turns clockwise
Figure - 4
Figure - 5
For oven burners:
1.
Please remove nut from on nozzle body with nut driver and disconnect gas pipe from body as Picture-6 and Picture-7.
2.
Please remove nozzle body and burner from cavity as Picture-8 and remove nozzle from injector body (picture-9) and
change. Than re-install nozzle body and burner on cavity by screws.
Figure – 6
Figure – 7
Figure - 8
Figure – 9
Figure – 10
Figure – 11
