Removal of the lower and upper burner and installation of the injector to the

gas oven

Removal of the upper burner:

With the help of a screw driver, remove the screw as shown in figure 8.

As  shown  in  figure  9,  remove  the  burner  from  its  place  by  pulling  it  to
yourself. As shown in figure 10, remove the injector in the bearing with a
socket wrench. In order to re-place the burner, apply the removal process
reversely.

Removal of the lower burner:

The  lower  burner  door  has  been  fixed  with  two  screws.  As  shown  in

figure 11, remove it with the help of a screw driver. Remove the door by
pulling upwards as shown in figure 12. Remove the burner from its place
by pulling it to yourself as shown in figure 13. As shown in figure 14, remove
the injector in the bearing with a socket wrench. In order to replace the
burner, apply the removal process reversely.

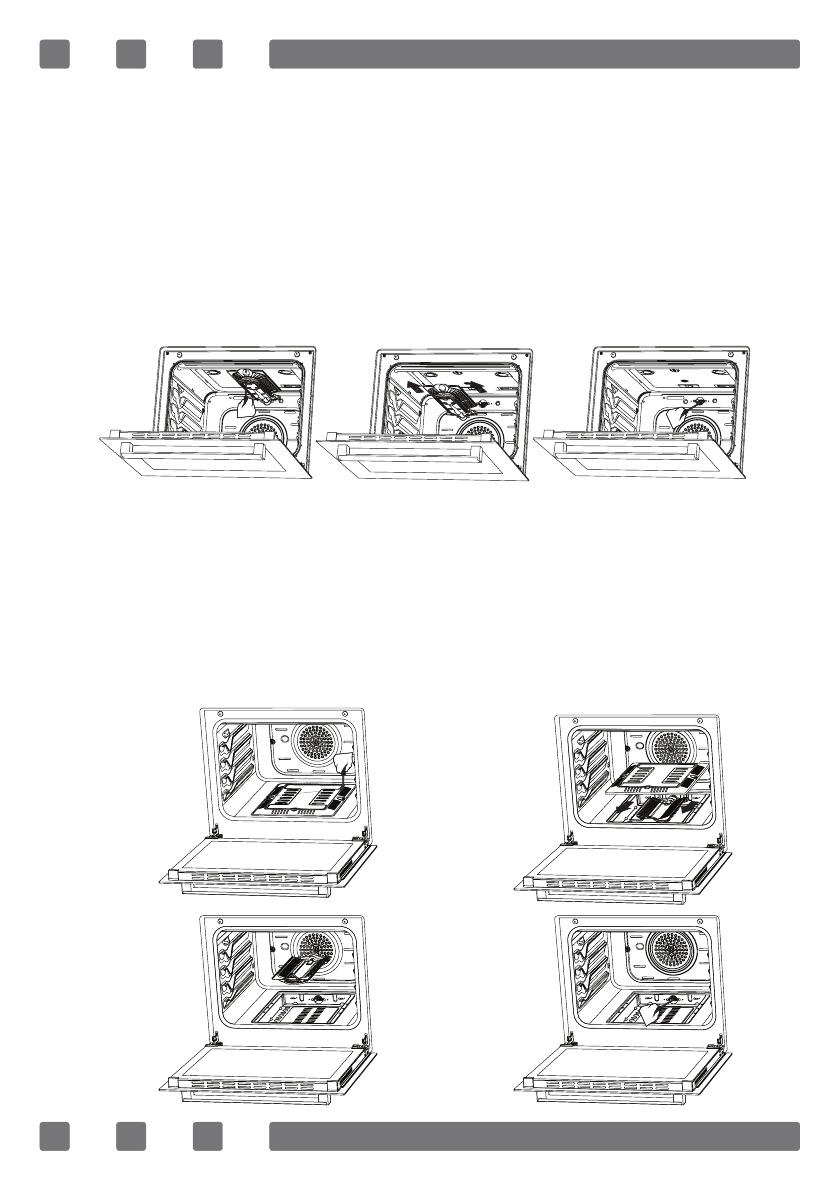

Figure 10

Figure 8

Figure 9

Figure 13

Figure 14

Figure 11

Figure 12
