Руководство по эксплуатации

4

■ Установка щитка
(Щиток находится внутри плиты под нижней горелкой. Выемку щитка
производить со стороны бетонного основания).
Щиток устанавливается в пазы, расположенные за рабочим столом
плиты, в направлении, указанном стрелками (рис.1).

■  Перед  эксплуатацией  установите  плиту  горизонтально.
Если  ваша  плита  оснащена  регулируемыми  опорами,  не-
обходимо:

1.

Положить плиту на пол, на одну из боковых сторон.

2.

Ввернуть  опоры  в  места  установки  опор,  предвари-

тельно выставив их на нужную высоту.

3.

Установить плиту на опоры и поставить на постоянное

место, где она будет эксплуатироваться.

4.

Отрегулировать высоту плиты, зафиксировав положе-

ние опор контргайками. Качание плиты не допускается.

4. ПОДСОЕДИНЕНИЕ

Подключение газа возможно с помощью как жесткой, так и гибкой подводки.

Перед подключением проверить, соответствуют ли условия подключения (вид газа и

давление газа) настройкам плиты. Параметры настроек плиты приведены в табличке,

расположенной на задней поверхности плиты.

■ При подключении плиты, для создания герметичности, следует между рампой и подводкой для
газа установить газовый фильтр. Газовый фильтр находится в пакете с комплектующими.

ЖЕСТКОЕ ПОДСОЕДИНЕНИЕ

■ Перед подключением убедитесь, что давление газа в сети соответ-
ствует указанному на табличке плиты.
■ Подсоединение плиты к газовому стояку или баллону следует про-
водить в соответствии с местными стандартами.
■  Жесткое  подсоединение  к  газовому  стояку  (рис.  3)  производится  c
помощью переходной муфты (в комплект поставки не входит).

ПОДСОЕДИНЕНИЕ С ПОМОЩЬЮ ГИБКОГО ПРИСОЕДИНИТЕЛЬ-

НОГО РУКАВА

■ При подсоединении с помощью гибкого присоединительного рукава
должны быть соблюдены следующие требования:
-  выбранный  гибкий  присоединительный  рукав  должен  иметь  сер-
тификат  соответствия  и  документ,  указывающий  дату  изготовления,
срок службы и замены;
-  гибкий  присоединительный  рукав  должен  быть  доступен  для  осмо-
тра по всей длине;
- гибкий присоединительный рукав не должен проходить в зоне горя-
чего воздуха дымохода и касаться задней стенки плиты (рис. 5);
-  гибкий  присоединительный  рукав  не  должен  ничем  пережиматься,
иметь перегибы и испытывать растягивающие усилия;
-  если  гибкий  присоединительный  рукав  имеет  повреждения,  он  должен  заменяться  целиком,
ремонт недопустим.

ПОМНИТЕ! Запрещено проверять герметичность соединений и искать утечки газа с

помощью спичек и другого открытого огня.

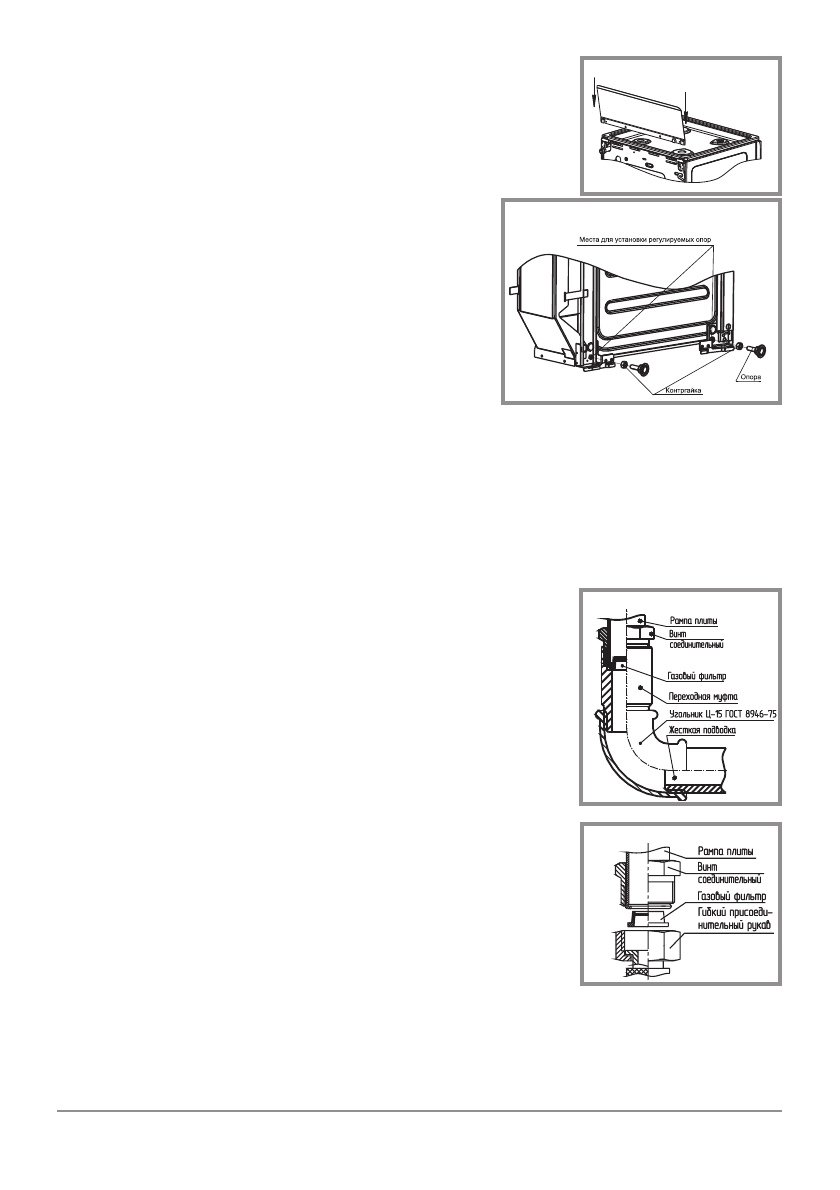

рис. 1

Установка щитка

рис. 2

Установка регулируемых опор

(вид снизу)

рис. 3

Жесткое подсоединение

рис. 4

Гибкое подсоединение

!

!
