Руководство по эксплуатации

11

■ Для упл

отнения стыков соединений применяются кольца ГМг 2.07.

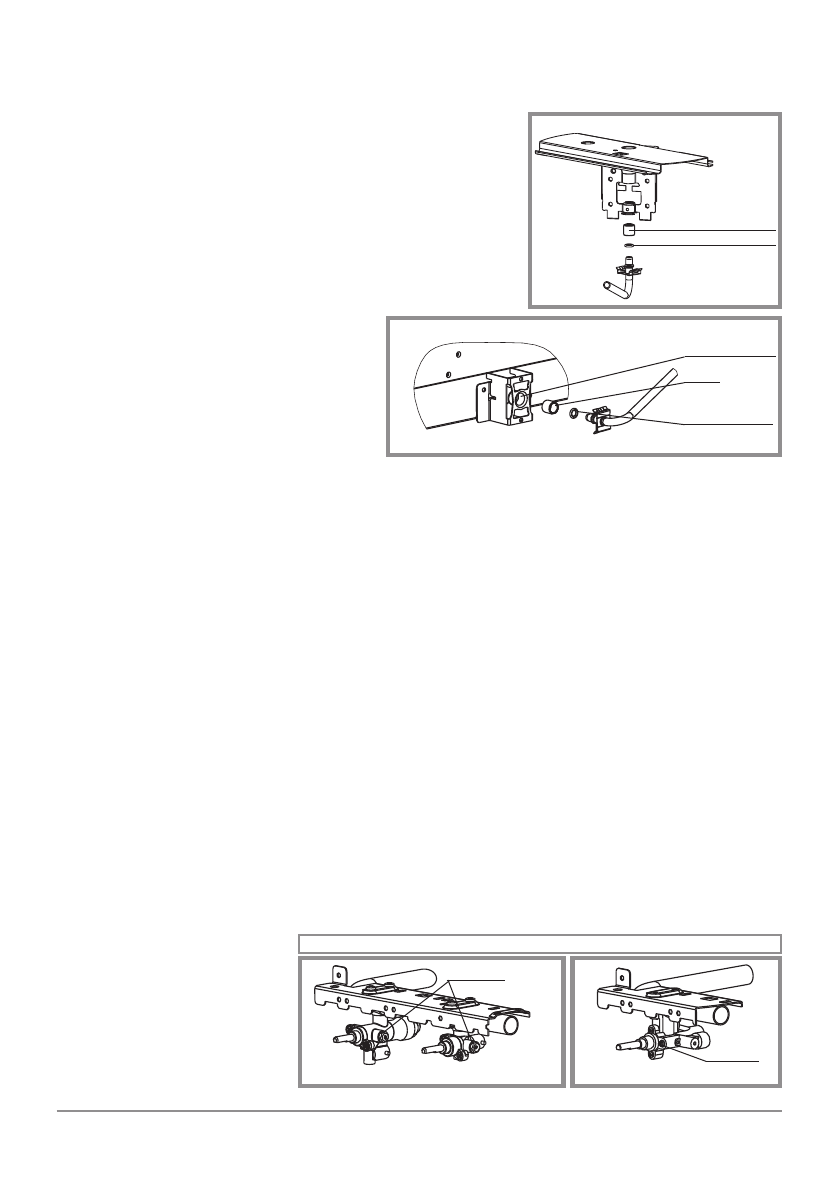

16.1. Проведение замены сопла при ремонте, а также при переводе на другой тип газа (рис.14, 15)

Для замены сопел необходимо:

1.

 Перекрыть общий кран подачи газа, закрыть все краны плиты;

2.

  При  наличии  в  плите  электрической  части  отключить  плиту

от электрической сети;

3.

 Снять решетки стола, крышки, вынуть горелки, снять верхнюю

панель;
Для того, чтобы снять верхнюю панель плиты, необходимо:
- взять упоры дверцы (входят в комплект поставки), вставить их
в  щель  между  верхней  панелью  и  боковой  стенкой,  примерно
100 мм от края плиты, и отжать зажимы, блокирующие панель;
-  приподнять  переднюю  часть  панели  и  расцепить  задние
фиксаторы  за счет подачи детали на себя (задние фиксаторы
- это элементы задних вилок (кронштейнов)
рампы,  входящие  в  пазы  задней  стенки
верхней панели);
- для установки верхней панели необходимо
выполнить обратные действия, при этом при
закреплении  верхней  панели  обязательно
используйте упоры дверцы: сначала отжать
правый зажим, отпустить панель и вытащить
упор, затем провести аналогичные действия
с левой стороной.


Помните,  что  защелкивание  верхней  панели    простым  нажатием  на  переднюю  часть

панели может привести к сколам эмали на краях панели и нарушению крепления.

4.

 Снять ручки управления, панель управления;

5.

 Снять кожух (газовый колпак) в случае замены сопел пода;

6.

  Снять  установленные  сопла,  для  этого  отверткой  необходимо  отсоединить  металлическую

защелку  от  отбортовки  гнезда  держателей  сопла  и  вывести  газоподводящую  трубку  вместе  с
соплом  из  гнезда,  затем  снять  сопло  с  трубки  газа  (рис.16).  Резиновые  уплотнительные  кольца
рекомендуется оставить на трубках.

7.

  Поставить  новые  сопла,  при  этом  необходимо  следить,  чтобы  они  были  установлены  в  соот-

ветствии с таблицей 1 (резиновые кольца при сборке необходимо смазать силиконовой смазкой).
■ Для замены сопла горелки пода (см. рис. 17) необходимо отвинтить два винта крепления скобы
держателя сопла, вытянуть скобу с соплом из горелки (на себя). Отверткой отсоединить крепление
от скобы и заменить сопло.
После установки сопла его стык проверить обмыливанием на герметичность, при этом необходимо
следить, чтобы они были установлены в соответствии с таблицей 1.

16.2. Проведение замены винтов малого пламени (ВМП) (рис. 16):

Для того, чтобы заменить винт малого пламени, необходимо:
-  снять  решетки  стола,  крышки  горелок  с  рассекателями,  вывинтить  винты  крепления  корпусов
горелок

,

снять верхнюю панель;

- снять ручки управления, воротники, панель управления;
- отвинтить ВМП и заменить их в соответствии с таблицей 1;
- сборка производится в обратном порядке, при этом необходимо обеспечивать соответствующие
моменты затяжки крепежных элементов и соответствие винта малого пламени виду газа, приме-
няемого при эксплуатации плиты.
■ Винт малого пламени (ВМП) устанавливается с моментом Мкр=4 Н·м.(0,4 кг·м).Перед установкой
винта  его  необходимо  смазать
маслом  И-20А  ГОСТ  20799-88.
Тип  винта  определяется  видом
газа (природный или сжиженный)
по табл.1.
■  После  замены  ВМП  его  стык
п р о ве р и т ь   о бм ы л и ва н и е м   н а
герметичность, при этом необхо-
димо следить, чтобы ВМП были
установлены  в  соответствии  с
таблицей 1.

рис. 15

Сопло

Уплотнительное
кольцо

Замена сопла горелки пода

Держатель сопла

рис. 14

Сопло

Замена сопла горелок стола

Уплотнительное кольцо

рис. 16

рис. 17

ВМП

ВМП

Замена винтов малого пламени (ВМП)
