1
0
Технические
данные
Характеристики
газовых
конфорок
Большая
3
кВт
(G20/G25)
Маленькая 1
кВт
Средняя
2
кВт
Настройка
Природный
газ
G20/G25- 20/25
мбар
П р и р о д н ы й
г а з
1
3
м б а р
(
с
дополнительным
комплектом
форсунок
)
Электрическая
зона
нагрева
(EXG676)
Диаметр
1
45
мм
1
,5
кВт
Подключение
к
электросети
220-230
В
, 50
Гц
Подключение
газа
G
1
/2"
Инструкции
по
установке
•
Описанные
ниже
действия
по
установке
и
настройке
прибора
д о л ж н ы
в ы п о л н я т ь с я
к в а л и ф и ц и р о в а н н ы м
п е р с о н а л о м
,
и м е ю щ и м
с о о т в е т с т в у ю щ у ю
л и ц е н з и ю
Госгортехнадзора
.
•
Б о к о в ы е
с т е н к и
м е б е л и
,
в
которую
встраивается
варочная
поверхность
не
должны
быть
в ы ш е
у р о в н я
в а р о ч н о й
поверхности
.
•
Н е
у с т а н а в л и в а й т е
в а р о ч н у ю
п о в е р х н о с т ь
в б л и з и
г о р ю ч и х
м а т е р и а л о в
(
н а п р и м е р
,
занавесок
,
висящих
кухонных
полотенец
и
пр
.).
•
Перед
проведением
любых
работ
с
п р и б о р о м
,
е г о
с л е д у е т
отключить
от
электросети
.
Если
необходимо
оставить
прибор
под
напряжением
,
то
следует
принять
в с е
н е о б х о д и м ы е
м е р ы
предосторожности
.
Подключение
газа
Подключение
к
газовой
магистрали
должно
быть
выполнено
в
соответствии
с
действующими
правилами
.
Данная
варочная
поверхность
может
работать
на
природном
газе
с
давлением
20
или
1
3
мбар
(
с
дополнительными
форсунками
).
Перед
установкой
убедитесь
в
том
,
что
номинальное
давление
газа
,
указанное
на
приборе
,
соответствует
давлению
в
магистрали
.
При
полностью
открытых
кранах
падение
давления
не
должно
превышать
5%.
Такое
падение
давления
о б у с л о в л е н о
с л е д у ю щ и м и
параметрами
:
-
м а к с и м а л ь н а я
п р о п у с к н а я
способность
измерителя
,
-
диаметр
и
длина
трубы
перед
измерителем
и
после
измерителя
,
-
сечение
различных
газовых
труб
в
разводке
,
-
диаметр
возможных
соединений
.
11
Важное
примечание
:
Д л я
п р а в и л ь н о й
р а б о т ы
п р и б о р а
,
экономного
расхода
энергии
и
долгого
с р о к а
с л у ж б ы
н е о б х о д и м о
,
ч т о б ы
р а б о ч е е
д а в л е н и е
н а х о д и л о с ь
в
рекомендуемом
диапазоне
.
Регулируемое
соединение
с
входной
трубкой
осуществляется
при
помощи
гайки
с
резьбой
GJ
1
/2".
Вставьте
между
элементами
соединения
прокладку
,
как
показано
на
рис
. 8.
Завинтите
части
соединения
,
не
затягивая
их
,
поверните
соединение
в
нужном
направлении
,
а
затем
затяните
.
Внимание
:
После
окончания
работ
по
подключению
с л е д у е т
о б я з а т е л ь н о
п р о в е р и т ь
герметичность
всех
газовых
соединений
.
Используйте
для
этого
мыльную
воду
,
ни
в
коем
случае
не
используйте
пламя
.

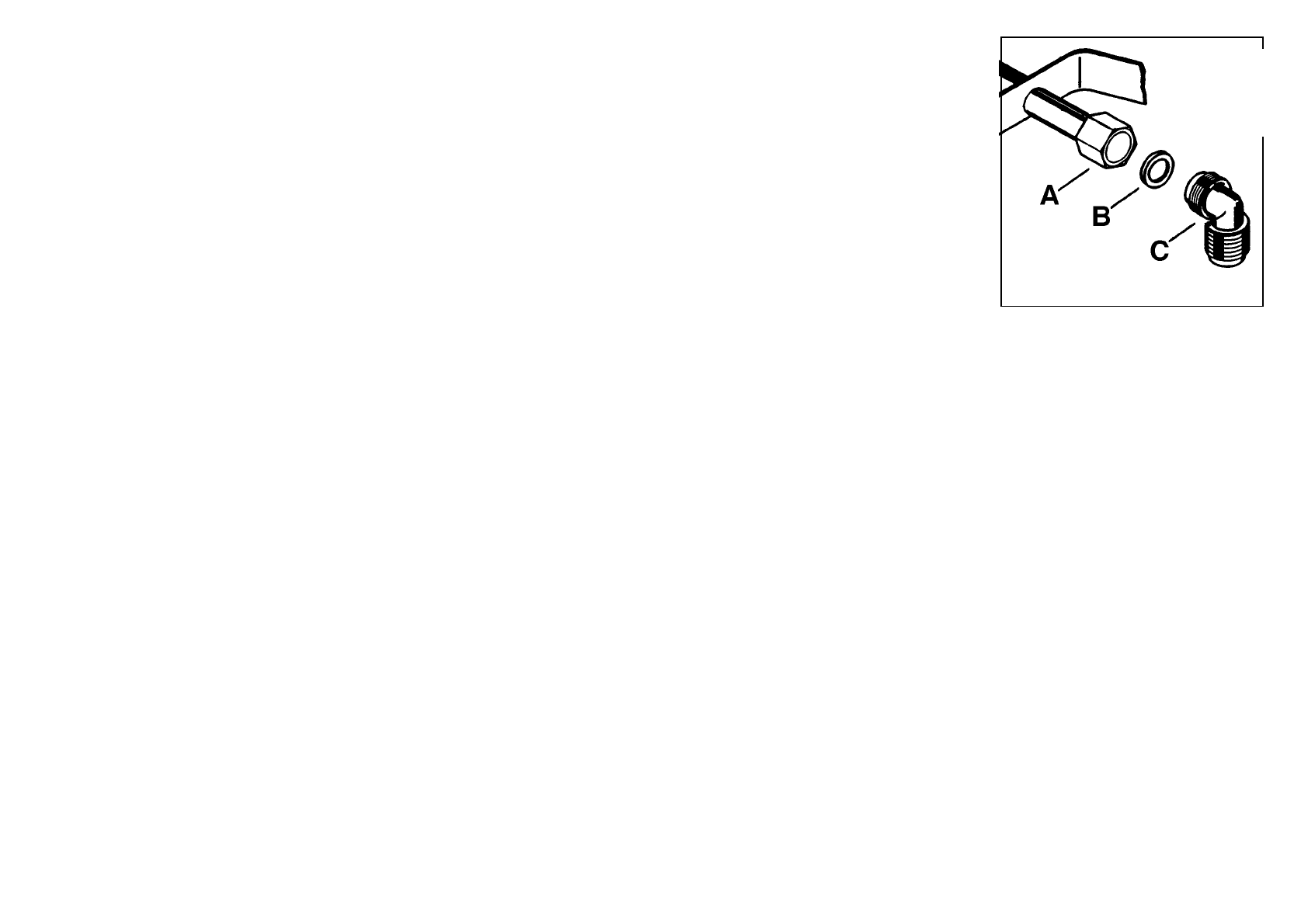

А
)
Входная
труба
с
гайкой
В
)
Прокладка
С
)
Регулируемое
соединение
Рис
. 8
Электрическое
подключение
Прибор
рассчитан
на
работу
от
сети
с
напряжением
220-230
В
,
1
фаза
, 50
Гц
.
Подключение
должно
быть
выполнено
в
с о о т в е т с т в и и
с
д е й с т в у ю щ и м и
правилами
и
нормами
.
Перед
подключением
прибора
к
сети
убедитесь
в
том
,
что
:
1
.
п р е д о х р а н и т е л ь
и
э л е к т р о с е т ь
р а с с ч и т а н ы
н а
м а к с и м а л ь н у ю
мощность
подключения
прибора
(
см
.
табличку
с
техническими
данными
);
2.
электрическая
разводка
имеет
контакт
з а з е м л е н и я
,
о р г а н и з о в а н н ы й
в
с о о т в е т с т в и и
с
д е й с т в у ю щ и м и
правилами
;
3.
п о с л е
о к о н ч а н и я
в с т р а и в а н и я
п р и б о р а
в
к у х о н н у ю
м е б е л ь
э л е к т р и ч е с к а я
р о з е т к а
и л и
д в у х п о л ю с н ы й
п р е р ы в а т е л ь
,
используемые
для
подключения
прибора
,
будут
легко
доступны
.
