31

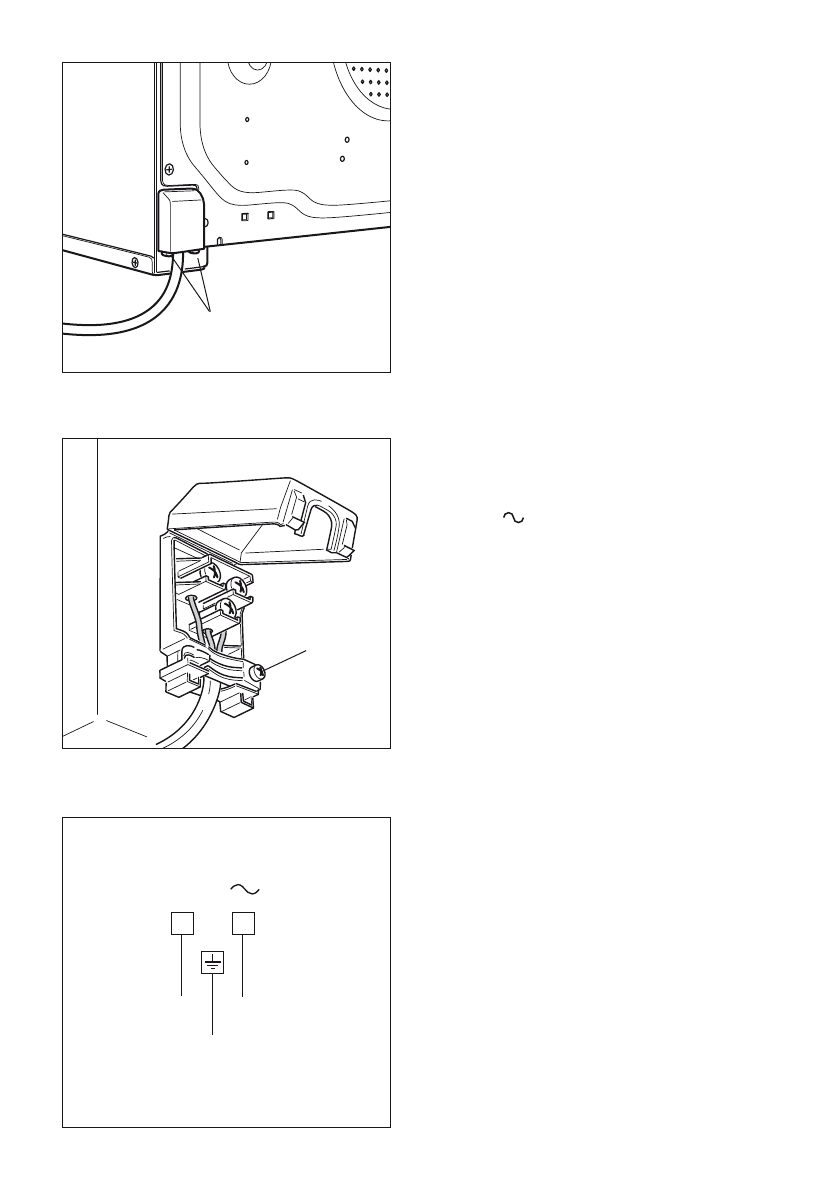

ПОДСОЕДИНЕНИЕ ПИТАЮЩЕГО
КАБЕЛЯ
Снимите с крючков крышку щитка с зажи
-
мами, подведя отвертку под два крючка
«
А
» (Рис. 11.1).
Откройтесь сальниковое уплотнение
кабеля, отвинтив винт «
F
» (Рис. 11.2),
открутите винт, скрепляющий зажим и
извлеките кабель.
Подсоединение нового кабеля, соответс
-
твующего типа и сечения, к щитку с зажи
-
мами осуществляется согласно следую
-
щей схеме (Рис. 11.3).
ТИП СЕЧЕНИЯ ПОДВОДЯЩЕГО
КАБЕЛЯ HO5RR-F
230 V
3 x 1,5 mm
2
Рис. 11.1
A
F
Рис. 11.2
230 V
PE
N
L
1
(L )
2
Рис. 11.3
