8

5.2 Несущей конструкцией плиты является каркас, на который крепится

электрошкаф жарочный, дверца электрошкафа жарочного, панель блока
управления, газовый узел с блоком электророзжига плиты, ящик
выдвижной.

5.3 Наружные видовые детали плиты, а также внутренние и наружные

поверхности электрошкафа жарочного покрыты силикатными эмалями.

5.4 Внутри электрошкафа жарочного на боковых стенках расположены

направляющие, позволяющие устанавливать на желаемом уровне
противень и решётку при приготовлении блюд.

5.5 Внутреннее пространство электрошкафа жарочного для удобства

наблюдения за приготовлением освещается лампой подсветки.

5.6 Дверца электрошкафа жарочного имеет двойное остекление

термостойким стеклом, что позволяет визуально контролировать
готовность приготавливаемого блюда, не открывая её.

5.7 Управление мощностью горелок осуществляется при помощи

газовых кранов.

ВНИМАНИЕ:

ГАЗОВЫЕ КРАНЫ ПЛИТЫ НЕ ИМЕЮТ КРУГОВОГО

ВРАЩЕНИЯ!

5.8 Плита снабжена блоком электророзжига, который предназначен для

розжига горелок от сети переменного тока напряжением 220В и частотой
50 Гц в стационарных условиях.

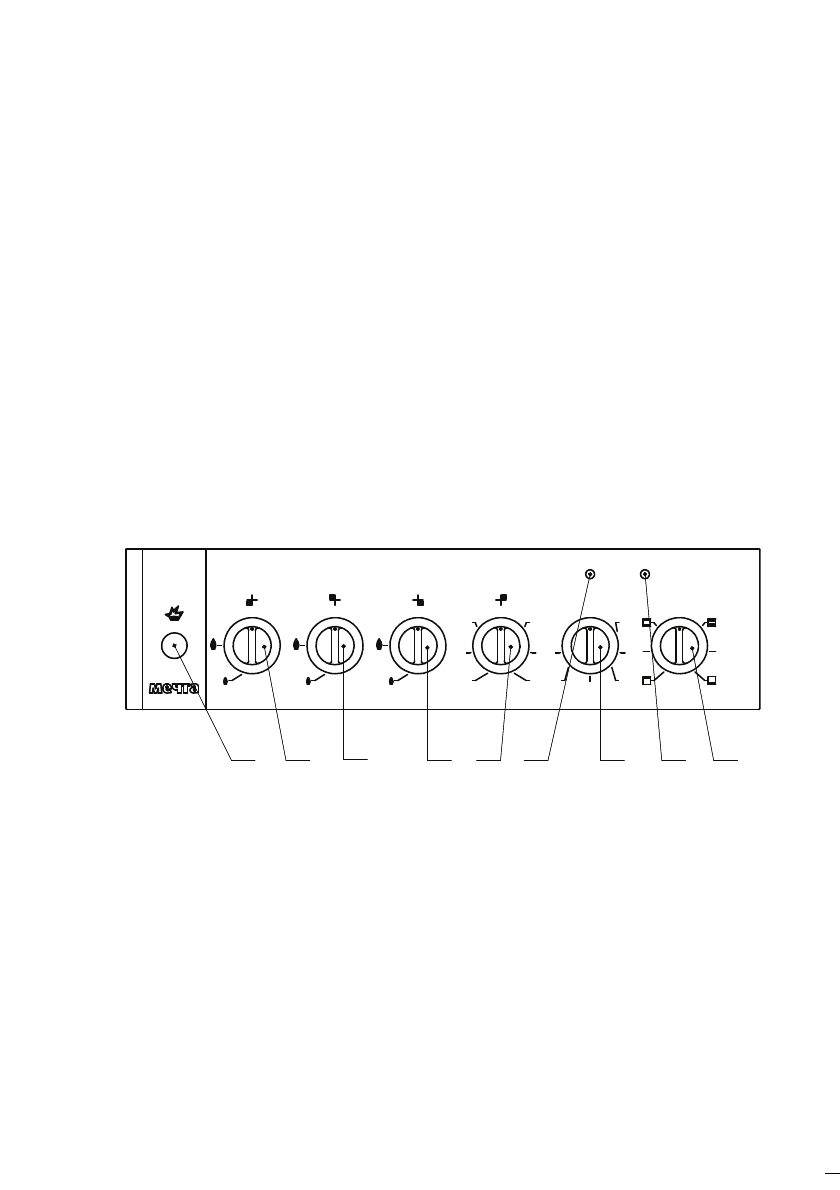

5.9 Панель блока управления выполнена в соответствии с рисунком 2.

1—кнопка включения блока электророзжига плиты; 2, 3, 4—ручка управления
газовыми кранами; 5—ручка переключения мощности электроконфорки; 6—ручка
термостата; 7—ручка переключения режимов работы нагревателей электрошкафа
жарочного; 8—лампа сигнальная включения электроконфорки; 9—лампа сигнальная
включения нагревателей  электрошкафа жарочного.

Рисунок 2-Панель блока управления

6  УСТАНОВКА И ПОДГОТОВКА К РАБОТЕ

6.1 Плита может быть установлена рядом с кухонными элементами,

высота которых не превышает высоту плиты.

ВНИМАНИЕ:

ПРОВЕРЬТЕ, ЧТОБЫ СТЕНА, К КОТОРОЙ ПРИЛЕГАЕТ

ЗАДНЯЯ ЧАСТЬ ПЛИТЫ, БЫЛА ИЗ НЕВОЗГОРАЕМОГО МАТЕРИАЛА И
УСТОЙЧИВОГО К ТЕПЛУ (t  90

о

С)

Если поверхность варочная плиты ниже мебельных элементов,

необходимо отодвинуть их от плиты на расстояние не менее 200 мм.

2 0 0

3 0 0

2 5 0

5 0

8 0

T C

1 2 0

6

5

4

2

1

3

1

2

3

4

5

6

7

8

9

0

0

0

0

0

0

2 0 0

3 0 0

2 5 0

5 0

8 0

T C

1 2 0

6

5

4

2

1

3

1

2

3

4

5

6

7

8

9

0

0

0

0

0

0
