4.11 Плита не предназначена для использования людьми (включая

детей), у которых есть физические, нервные или психические отклонения
или недостаток опыта и знаний, за исключением случаев, когда за такими
лицами осуществляется надзор или проводится их инструктирование
относительно использования плиты лицом, отвечающим за их безопас-
ность.

Необходимо осуществлять надзор за детьми с целью недопущения их

игр с плитой.

5  УСТРОЙСТВО ПЛИТЫ

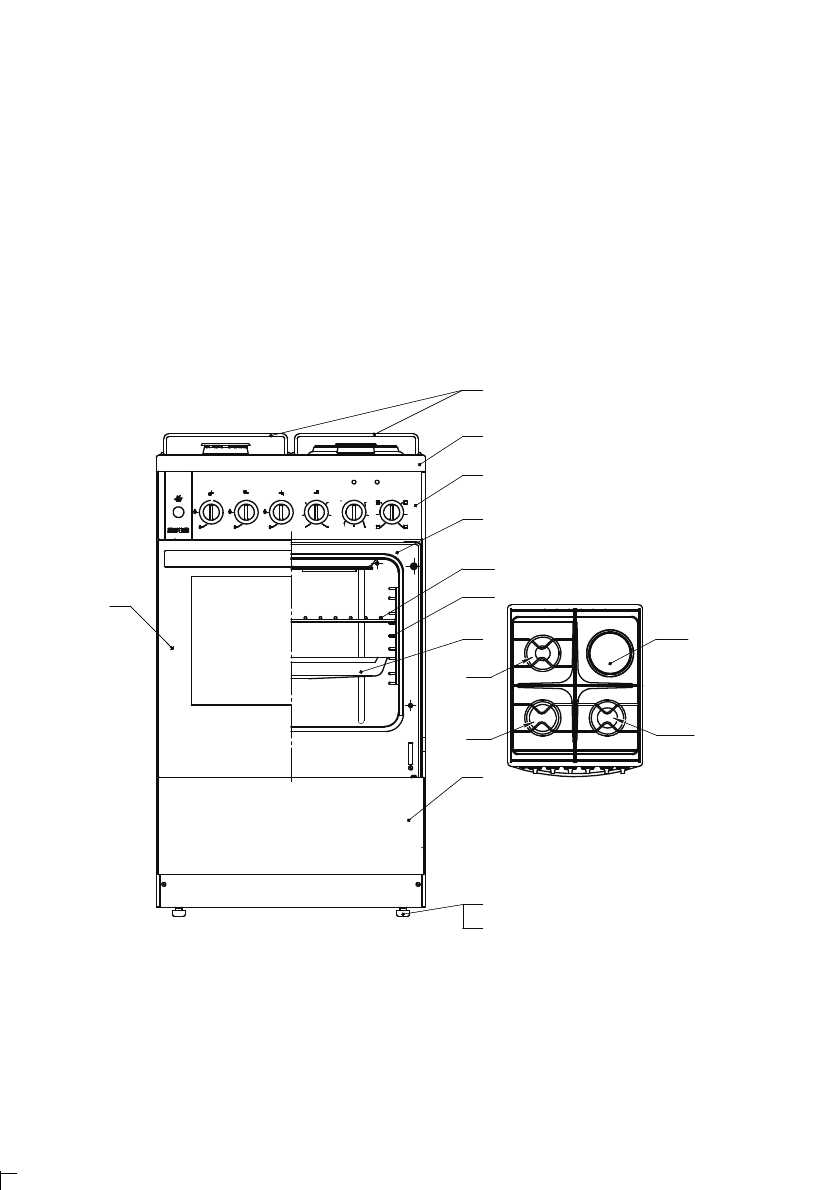

5.1 Внешний вид плиты в соответствии с рисунком 1.

1—блок-плита; 2—блок управления; 3—электрошкаф жарочный; 4—дверь
электрошкафа жарочного ; 5—ящик выдвижной; 6—решётки горелок; 7—болт М6х30
(далее по тексту — опора регулировочная); 8—колпачок; 9—противень; 10—решётка
электрошкафа жарочного; 11—электроконфорка; 12—направляющая; R, SR, A —
газовые горелки (см. таблицу 1).

Рисунок 1 — Внешний вид плиты
