7

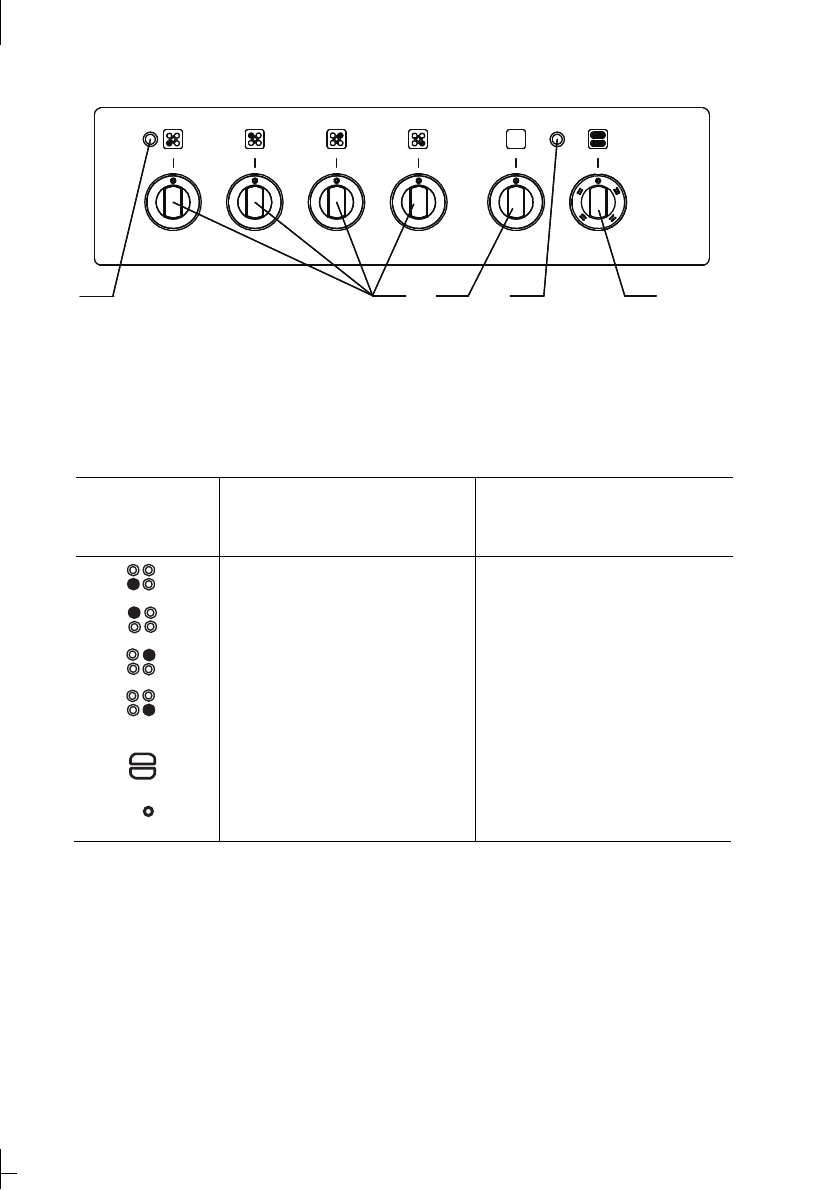

1 — сигнальная лампа включения электроконфорок; 2 — ручка пятипозиционного
переключателя мощности электроконфорки (для исполнения плиты 12-03) или
семипозиционного переключателя мощности электроконфорки (для исполнения
плиты 12-06-03 С, 12-06-03 СБ); 3 — ручка термостата; 4 — сигнальная лампа
включения электрошкафа жарочного: 5 — ручка пятипозиционного переключателя
мощности электро-нагревателей электрошкафа жарочного.

Рисунок 3 — Панель блока управления

Таблица 3

6  ПОДГОТОВКА К РАБОТЕ

6.1 Перед включением плиты в электрическую сеть необходимо:
а) в основание плиты ввернуть четыре регулировочных болта М6х30 от

деревянного основания упаковки, надев на них полиэтиленовые колпачки,
входящие в комплектацию;

б) установить плиту в месте, удобном для пользования, и с помощью

регулировочных болтов с надетыми на них колпачками обеспечить
горизонтальность рабочей поверхности плиты.

ВНИМАНИЕ:

ПРИ УСТАНОВКЕ ПЛИТЫ В МЕСТЕ, УДОБНОМ ДЛЯ

ПОЛЬЗОВАНИЯ, НЕОБХОДИМО ОБЕСПЕЧИТЬ РАССТОЯНИЕ ОТ БОКОВЫХ

4

3

2

5

1

?

C

C

о

Включение электроконфорки
левой ближней
Включение электроконфорки
левой дальней
Включение электроконфорки
правой дальней
Включение электроконфорки
правой ближней

Включение нагревательных
элементов электрошкафа жа-
рочного и включение лампы
подсветки
Включение термостата

Переключатель мощности эле-
ктроконфорки левой ближней
Переключатель мощности эле-
ктроконфорки левой дальней
Переключатель мощности эле-
ктроконфорки правой дальней
Переключатель мощности эле-
ктроконфорки правой ближней

Переключатель режимов рабо-
ты электрошкафа жарочного

Термостат

Условные

обозначения на

панели блока

управления

Смысловое обозначение

символов

Принадлежность к органу

управления

С
