— от боковых стенок плиты до боковых стенок напольного кухонного

оборудования не менее 20 мм;

— от верхней поверхности решетки плиты варочной до нижней горизон-

тальной поверхности навесного кухонного оборудования не менее 850 мм;

— от боковых стенок плиты до вертикальных стенок навесного кухон-

ного оборудования не менее 50 мм, если расстояние от верхней

поверхности решетки плиты варочной до нижней горизонтальной

поверхности навесного кухонного оборудования менее 850 мм.

6.1.5 Установить ручки блока управления в нулевое положение.

6.1.6  Вставить вилку шнура соединительного в розетку двухполюсную.

6.1.7 Электрошкаф жарочный разогреть до максимальной температуры,

не загружая его, выдержать при таком режиме в течение одного часа. Запах

из помещения удалить проветриванием. Испаряющиеся вещества не

являются вредными для здоровья.

6.1.8 Нажав на ручку газового крана в осевом направлении, повернуть

её против часовой стрелки до положения «максимальное пламя».

6.1.9 Для плит моделей 251 ГЭ и 221 ГЭ нажать на кнопку включения

блока розжига плиты. Время нажатия не более 4 сек. Между горелкой и

разрядником должна образоваться искра

ВНИМАНИЕ:

ПРИ НАЖАТИИ НА КНОПКУ ВКЛЮЧЕНИЯ БЛОКА РОЗЖИГА

ПЛИТЫ ИСКРА ПОЯВЛЯЕТСЯ НА ВСЕХ ГОРЕЛКАХ ОДНОВРЕМЕННО!

6.1.10 Для плит моделей 251-01 ГЭ и 221-01 ГЭ зажечь пламя горелки

спичкой или пьезозажигалкой.

6.1.11 Проверить качество горения. Пламя окружности горелки должно

иметь одинаковую высоту и не должно отрываться от горелки.

6.2

Подготовка к работе плит моделей 251 ГЭ, 251-01 ГЭ.

6.2.1 Перед включением плиты в электрическую сеть необходимо

установить ее в месте, удобном для пользования, на расстоянии не менее

150 мм от стены помещения до боковой стенки плиты, при этом в

основание ввернуть четыре болта М6х30 от деревянного основания

упаковки, надев на них полиэтиленовые колпачки, входящие в

комплектацию. Установить плиту горизонтально, отрегулировав положение

с помощью болтов, и закрепить в соответствии с рисунком 7, введя один

конец скобы в кронштейн, а другой — в жалюзи стенки задней верхней.

ВНИМАНИЕ:

ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ПЛИТЫ БЕЗ ЗАКРЕПЛЕНИЯ!

6.2.2 Дальнейшие действия в соответствии 6.1.2 - 6.1.11.

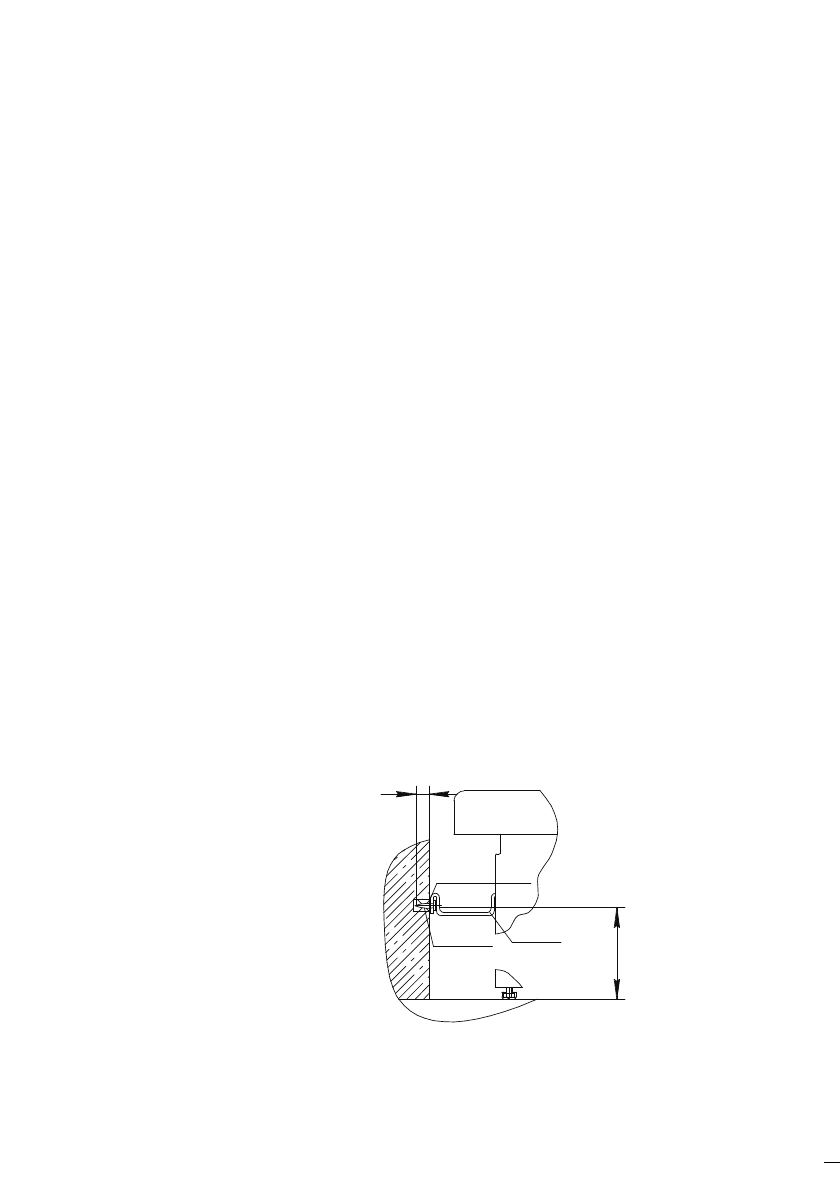

Рисунок 7 — Схема крепления плиты к стене

11

Кронштейн

Стена

Скоба

Пол

750 м

м

Шуруп

20...25 мм
