10

Сборка подставки осуществляется в следующем порядке:

— снять решетку плиты варочной, крышки эмалированные горелок,

отделители горелок;

— зафиксировать дверцу электрошкафа жарочного;

— плиту уложить на любую из  боковых стенок.

Установку и закрепление в днище плиты четырёх опор и полки

производить  согласно рисунку 5:

а) сборка опоры: в основание резьбового отверстия опоры вкрутить

болт М6, надев на него полиэтиленовый колпачок;

б) опору (2 шт.) завести в днище плиты (паз 4х22) и закрепить через

резьбовое отверстие в опоре болтом М6, предварительно установить

шайбу (вид Б);

в) к двум установленным опорам закрепить полку (А-А);

г) повторить действия пункта б) с двумя оставшимися опорами;

д) закрепить вторую часть полки (А-А).

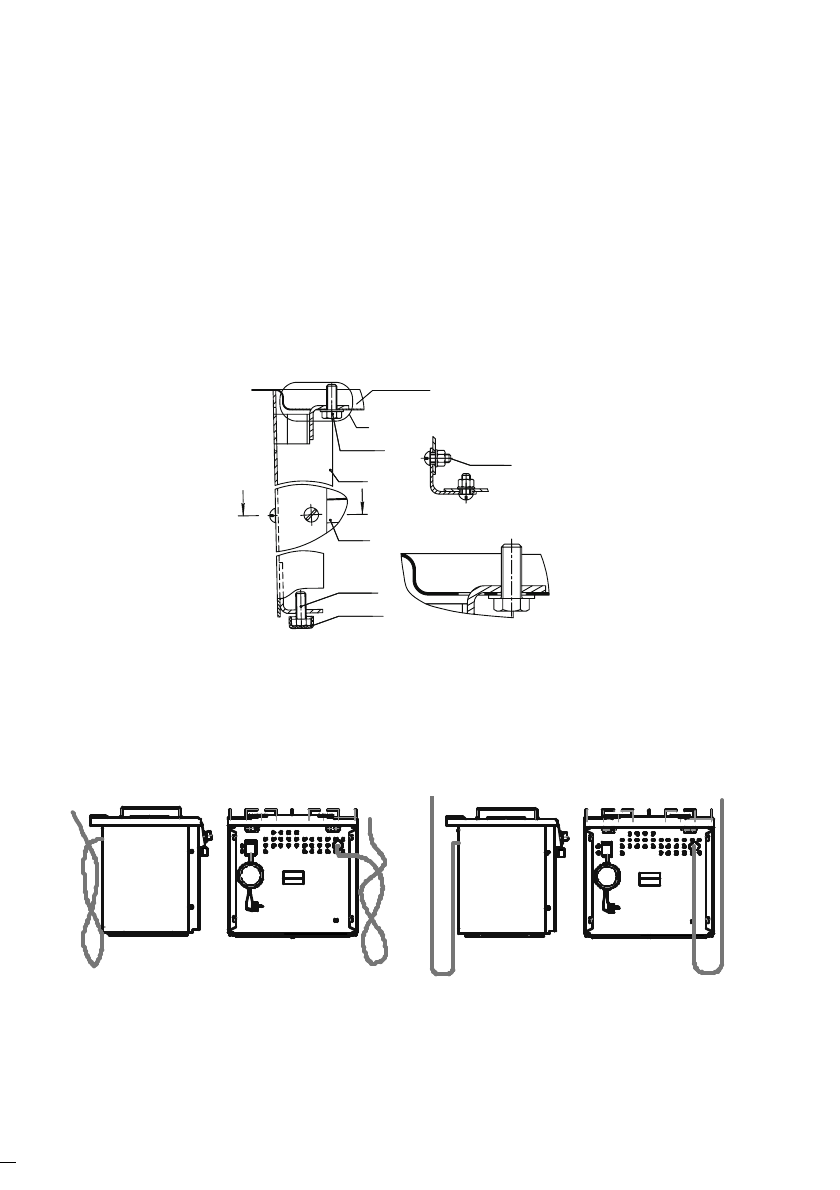

Рисунок 5 — Схема сборки подставки

При эксплуатации плиты без подставки установить ножки (опора, пята)

в крайние угловые отверстия днища плиты.

6.1.2 Снять транспортную заглушку с входного патрубка газового узла

плиты и подсоединить газовые коммуникации к газовому узлу плиты. В

случае присоединения при помощи газового шланга он не должен

проходить в зоне горячего воздуха и касаться задней стенки плиты

(рисунок 6).

неправильно                                               правильно

Рисунок 6 — Схема подсоединения газовых коммуникаций к плите

6.1.3 Проверить газовые коммуникации от запорного устройства до

входного патрубка на герметичность методом обмыливания.

6.1.4 При установке плиты в кухонное оборудование должны

соблюдаться следующие расстояния:

Болт М6

Болт М6

Øàéáà

А

Опора

А

А-А

Полка

Б

Колпачок

Шайба С6

Днище

электроплиты

Винт М5
Гайка М5
Шайба С5

Б
