6

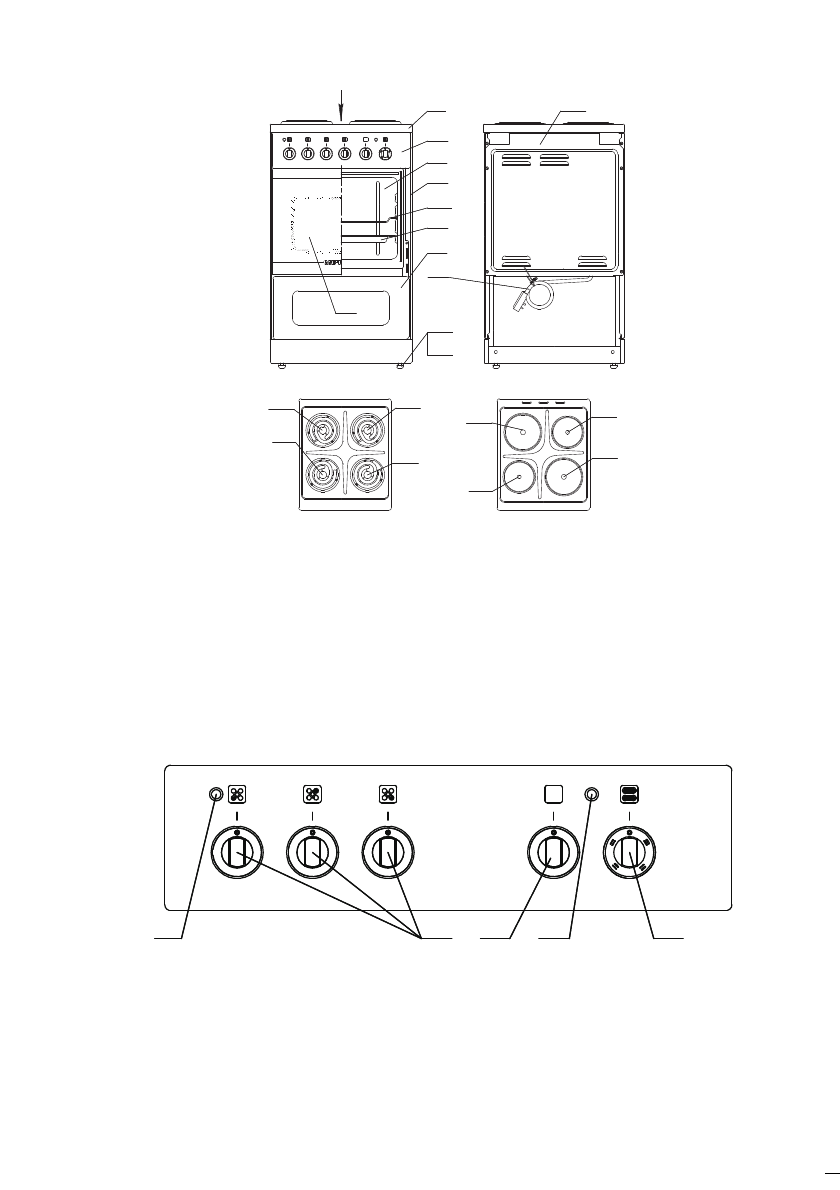

1 — плита; 2 — блок управления; 3 — электрошкаф жарочный; 4 — дверца эле-
ктрошкафа жарочного; 5 — крышка передняя (отсек хозяйственный); 6 — болт М6 х
30 (далее — болт регулировочный); 7 — шнур соединительный; 8 — стенка боковая;
9 — противень; 10 — колпачок; 11 — электроконфорка левая ближняя; 12 — элект-
роконфорка левая дальняя (в мод. 341 Т, 341 Ч — отсутствует); 13 — электроконфор-
ка правая дальняя; 14 — электроконфорка правая ближняя, 15 — решетка
электрошкафа жарочного, 16 — стенка задняя верхняя.

Рисунок 1 — Внешний вид плиты

5.2 Панель блока управления плит моделей 341 Т, 341 Ч выполнена в

соответствии с рисунком 2, моделей 12-03, 12-06-03 С, 12-06-03 СБ в

соответствии с рисунком 3, принадлежность органов управления и

смысловое значение символов на панели блока управления приведены в

таблице 3.

1 — сигнальная лампа включения электроконфорок; 2 — ручка пятипозиционного
переключателя мощности электроконфорки (для исполнения плиты 341Т) или
семипозиционного переключателя мощности электроконфорки (для исполнения
плиты 341Ч); 3 — ручка термостата; 4 — сигнальная лампа включения электрошкафа
жарочного: 5 — ручка пятипозиционного переключателя мощности электро-
нагревателей электрошкафа жарочного.

Рисунок 2 — Панель блока управления

8

3

2

1

4

1

14

12

11

12

11

1

14

?

C

1

16

6
10

А

А

5

9

8

3

2

1

4

3

14

12

11

12

11

3

14

7

?

C

5

16

6

10

модель 341 Т, 12 - 03

модель 341Ч, 12-06-03, 12-06-03 СБ

?

C

C

о

2

1

3

4

5
